Joy-it krokový motor NEMA08-03 0.022 Nm 0.6 A 0.6 A Průměr hřídele: 4 mm

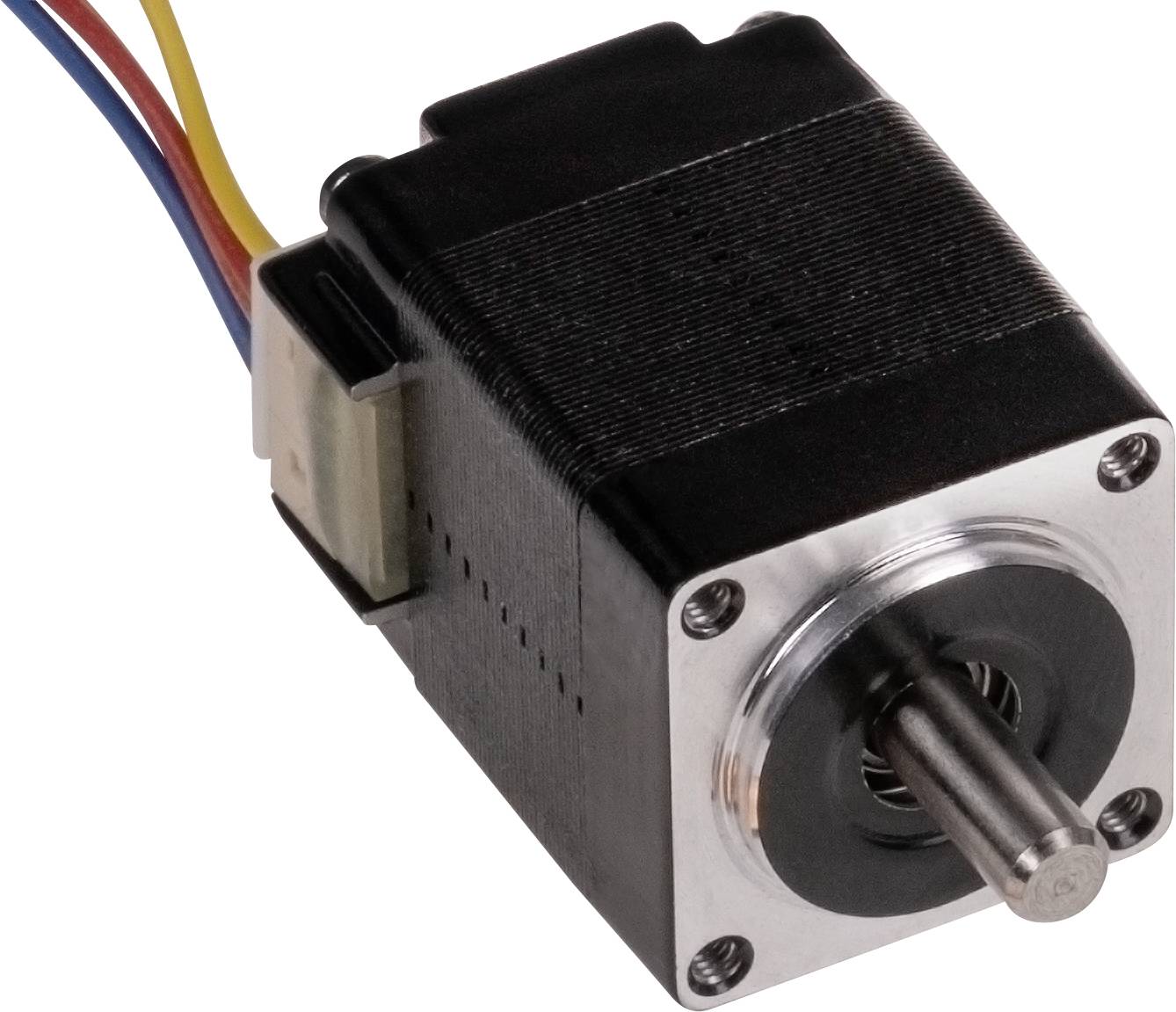

Černý krokový motor se stříbrnou přední deskou a barevnými kabely.

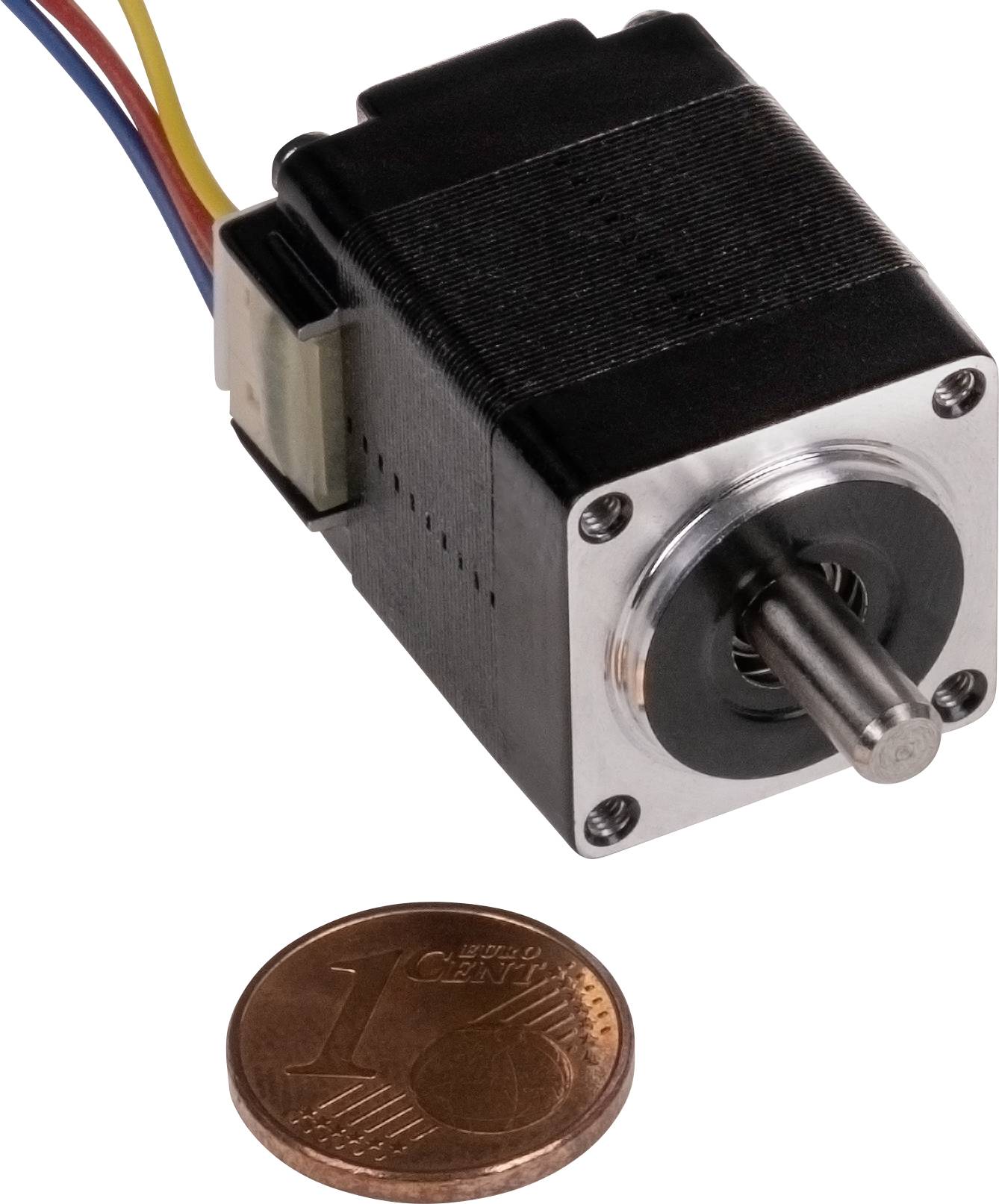

Malý krokový motor o průměru podobném minci za 1 cent. Z motoru vyčnívají vícebarevné kabely.

1/2

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (442,15 Kč / kus)

442,15 Kč

Bez DPH.

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Joy-it krokový motor, NEMA 8 - 0,022 Nm, 0.6 a - průměr hřídele 4 mm

Brzdný moment 22 mNm (0,022 Nm)
Fázový proud max. 0,6 a
Vlnová délka: 18,5 mm
Průměr hřídele 4 mm
Vč. Připojovacího kabelu

Technické parametry

Rozměry hřídele
Ø 4 x 8,5 mm
Připojení
6-pólový JST zásuvka
Rozměry
20 x 22 x 27.3 mm
Přídržný moment
22 mNm
Jmenovité napětí
4,26 V
Jmenovitý proud
0,6 A
Úhel kroku
1,8 °
Počet fází
2
Fázový odpor
7,1 Ω
Fázová indukčnost
2,1 mH
Izolační odpor
Min. 100 MΩ PŘI 500 V DC
Třída izolace
B (130 °C)
Moment setrvačnosti
2 g
cm²
Kroutící moment
3 mNm

Provozní napětí: 4,26 V

Úhel: 1,8°

Brzdný moment: 0.022 Nm

Max. fázový proud: 0.6 A

Ø hřídele: 4 mm

Délka hřídele: 8.5 mm

Číslo výrobce: NEMA08-03

Typ: NEMA08-03

Šířka: 20 mm

Míra příruby: 20 mm

Jmenovitý proud: 0.6 A

Jmenovité napětí: 4.26 V

Fáze: 2

Ø hřídele: 4 mm

Počet otáček: 3 000 ot./min

Jmenovitý otáčivý moment: 0.022 Nmm

počet pólů: 6

Délka motoru: 27,3 mm

Max. okolní teplota: 50 °C

Min. okolní teplota: -10 °C

Hmotnost: 60 g

Kategorie produktu: krokový motor

Ke stažení

List technických údajů

List technických údajů 2355873 Joy-it krokový motor NEMA08-03 0.022 Nm 0.6 A 0.6 A Průměr hřídele: 4 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2355873 Joy-it krokový motor NEMA08-03 0.022 Nm 0.6 A 0.6 A Průměr hřídele: 4 mm

Popis

Série NEMA 8 je velmi malé motory s velkým krouticím momentem, které mohou dosáhnout až 3000 ot./min.
Tyto motory se používají jak v modelářství, tak v makernském i průmyslovém prostředí (např. Umístění optiky, dávkovací čerpadla, západek, atd.).

Podrobné technické detaily naleznete v datovém listu uloženém v obchodě.
