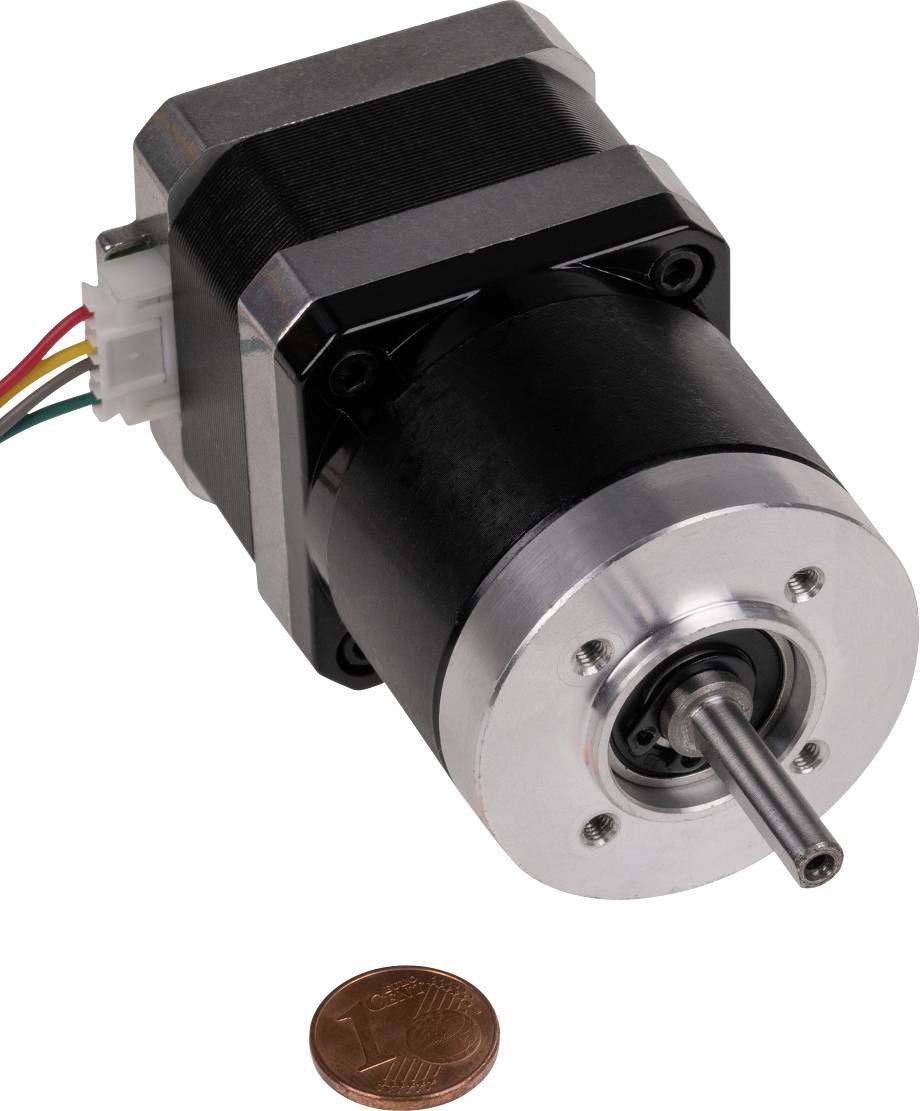

Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Průměr hřídele: 5 mm
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 615,70 Kč / kus)
1 615,70 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
Joy-it, NEMA 17 převodový motor, 0,28 Nm, 0,84A, 5.12V
- Krokový motor s přesazenou převodovkou 4:1
- Max. Počet otáček 3000 ot./min
- Hřídel: Průměr 5 mm (4,5 na plocho)
- Připojení: Zdířka 6 pól. JST, dodávka vč. Připojovacího kabelu
Technické parametry
- Převodovka:
- Účinnost 96 %
- Převodový poměr 4:1
- max. příss. Moment 3,5 Nm
- max. příss. Otáčivý moment 6 Nm
- Úhlové minuty 15
- Jmenovitý vstupní otáčky 3000 ot./min
- Max. Vstupní rychlost 5000 ot./min
- Krokový motor:
- Fázový odpor 6,1 Ω
- Fázová indukčnost 8,9 MH
- Izolační odpor min. 100 MΩ PŘI 500 V DC
- Izolační třída B (130 °C)
- Moment setrvačnosti 38 g
- cm²
- Točivý moment 0,012 Nm
- Provozní napětí
5,12 V
- Úhel
1,8°
- Brzdný moment
0.28 Nm
- Max. fázový proud
0.84 A
- Ø hřídele
5 mm
- Délka hřídele
19 mm
- Číslo výrobce
NEMA17-08GM
- Typ
NEMA17-08GM
- Šířka
43 mm
- Míra příruby
42 mm
- Jmenovitý proud
0.84 A
- Jmenovité napětí
5.12 V
- Fáze
2
- Ø hřídele
5 mm
- Počet otáček
3 000 ot./min
- Jmenovitý otáčivý moment
0.28 Nm
- Délka motoru
34 mm
- Max. okolní teplota
50 °C
- Min. okolní teplota
-10 °C
- Hmotnost
500
- Kategorie produktu
krokový motor
Ke stažení
List technických údajů
List technických údajů 2355878 Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Průměr hřídele: 5 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2355878 Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Průměr hřídele: 5 mm
Popis
Série NEMA 17 je velmi malé motory s velkým krouticím momentem, které mohou dosáhnout až 3000 ot./min.
Tento kompaktní krokový motor s převodovkou přesazenou v poměru 4:1 je vhodný pro použití tam, kde je zapotřebí přesný a výkonný krokový motor.
Tento text byl přeložen strojově.
Tento kompaktní krokový motor s převodovkou přesazenou v poměru 4:1 je vhodný pro použití tam, kde je zapotřebí přesný a výkonný krokový motor.
