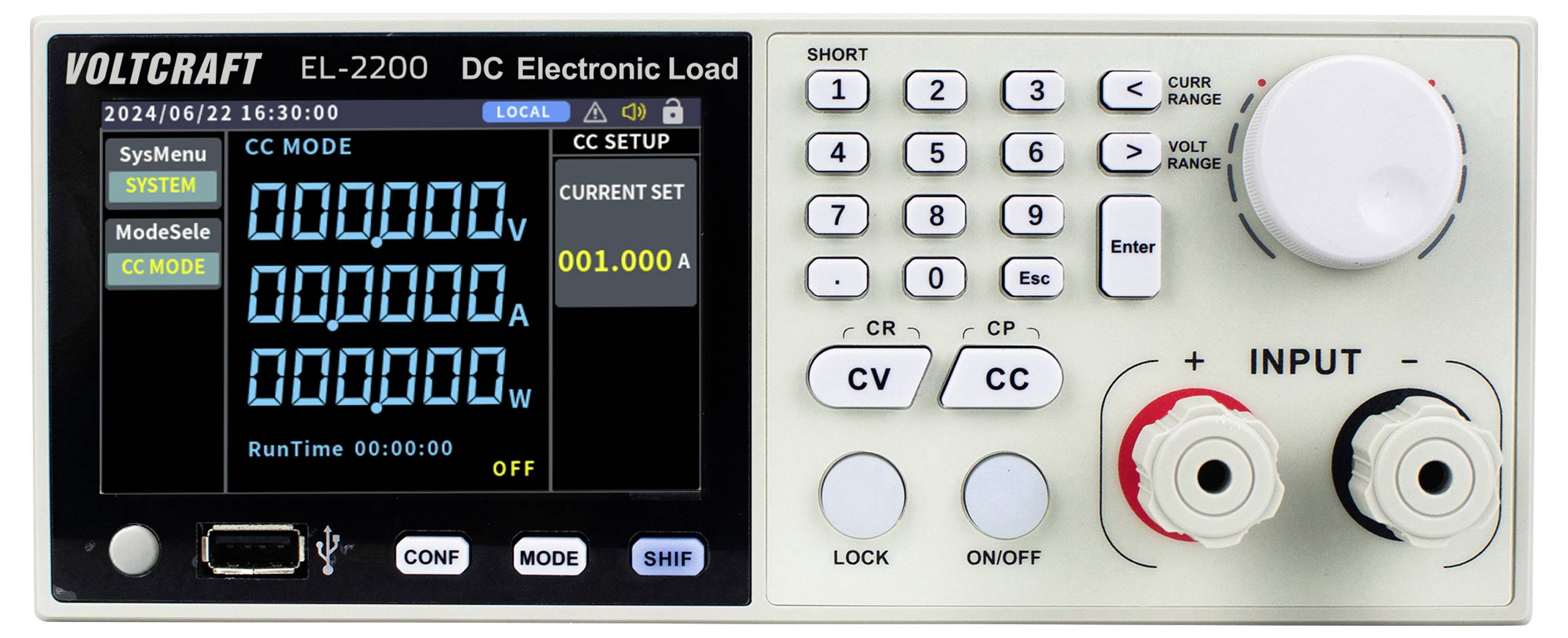

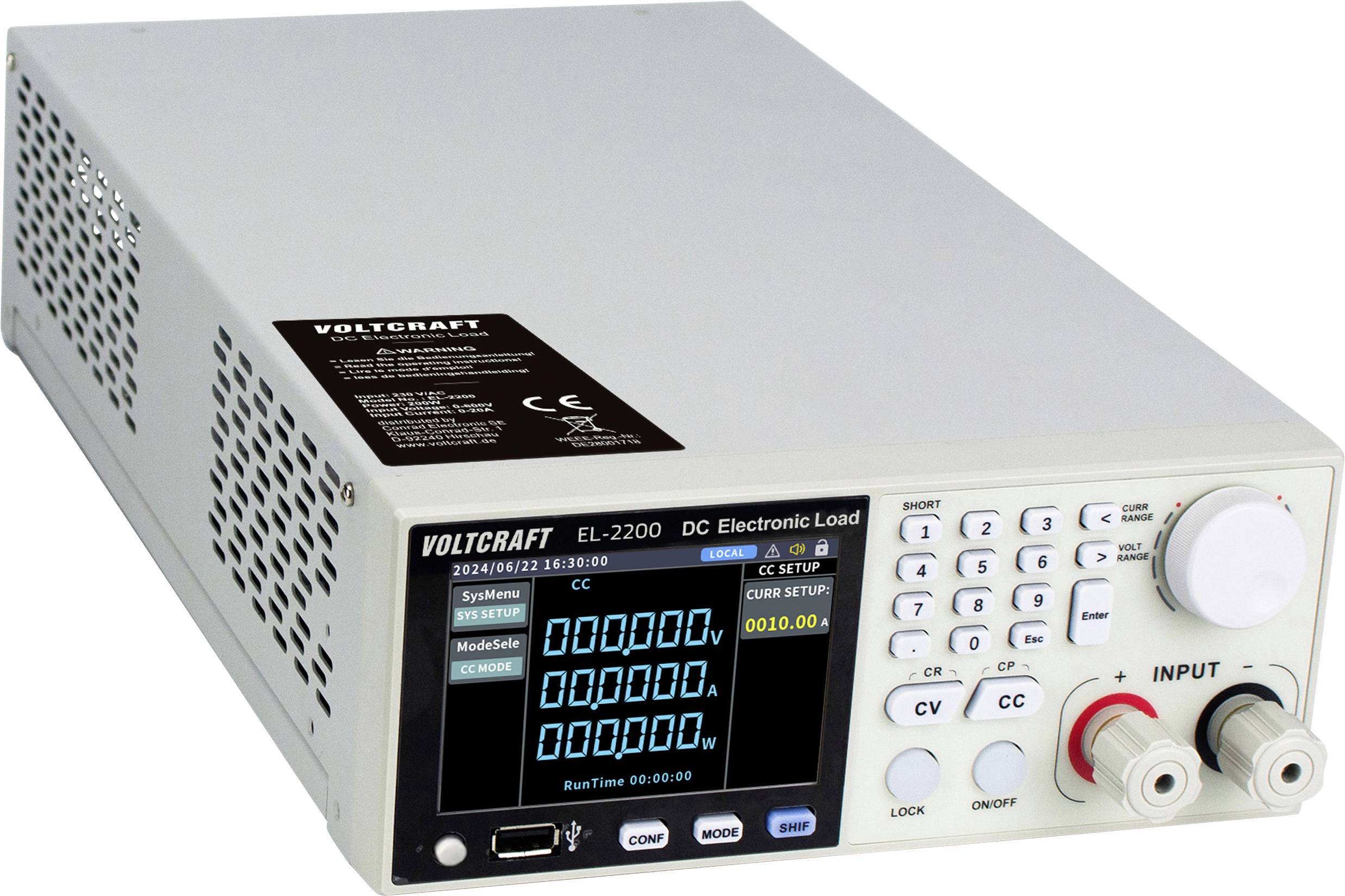

VOLTCRAFT EL-2200 elektronická zátěž 600 V/DC 20 A 200 W
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (12 742,98 Kč / kus)
12 742,98 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Elektronická zátěž VOLTCRAFT EL-2200 DC
- Vstupní napětí: 230 V ± 10 %
- Frekvenční rozsah: 50/60 Hz
- Vstupní proud: 0 - 20 A
- Maximální výkon: 200 W
- Minimální provozní napětí: 0,8 V, 20 A
- Rozlišení: 1 mV / 1 mA
Technické parametry
- Typ
EL-2200
- Vstupní napětí
0-600 V
- Kategorie produktu
elektronická zátěž
- Vstupní napětí (min.)
0 V/DC
- Vstupní proud při zátěži (max.)
20 A
- Trvalý výkon na připojené zátěži (max.)
200 W
- Rozm.
(š x v x h) 215 x 88 x 375 mm
- Maximální napětí na vstupu při zátěži
600 V/DC
- Hmotnost
4.2 kg
bez certifikátu
- Vstupy
230 V AC 50/60 Hz
- Vstupní napětí při zátěži (min.)
0.8 V/DC
- Vstupní proud při zátěži
0 A
- Šířka
215 mm
- V
88 mm
- Hloubka
375 mm
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3451222 VOLTCRAFT EL-2200 elektronická zátěž 600 V/DC 20 A 200 W
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3451222 VOLTCRAFT EL-2200 elektronická zátěž 600 V/DC 20 A 200 W
Záruční podmínky
Záruční podmínky 3451222 VOLTCRAFT EL-2200 elektronická zátěž 600 V/DC 20 A 200 W
Ke stažení
Ke stažení 3451222 VOLTCRAFT EL-2200 elektronická zátěž 600 V/DC 20 A 200 W
Popis
Velmi přesná simulace zdrojů proudu

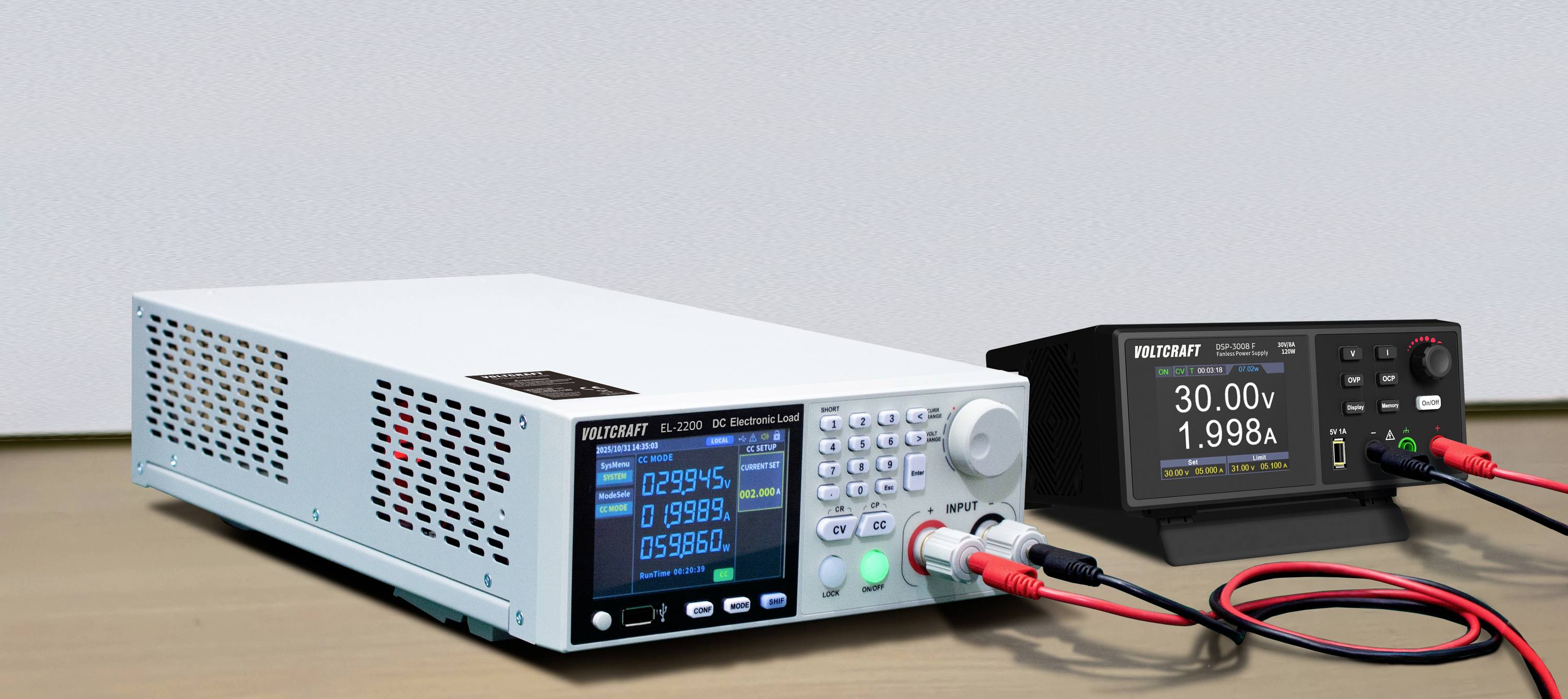

Voltcraft EL-2200 DC se hodí pro rozmanitá použití, jako je testování síťových zdrojů, akumulátorů/baterií nebo nabíječek. Nabízí regulaci zátěže podle konstantního proudu (CC), konstantního napětí (CV), konstantního odporu (CR) a konstantního výkonu (CP). Dále jsou integrovány funkce jako dynamické měření proudu až do 10 kHz a dálková kompenzace. Nabízí se 1 výstup, hodnoty zatížení lze nastavit až do maximálně 230 V, 20 A a 200 W.
Bezpečný provoz
Pro zajištění bezpečného provozu je Voltcraft EL-2200 DC vícenásobně chráněn proti přepětí, přetížení, nadměrným výkonům a přehřátí. Paralelní řízení podporuje až 10 zařízení a hodí se také pro potenciálně náročná použití.
Pohodlné vyhodnocení

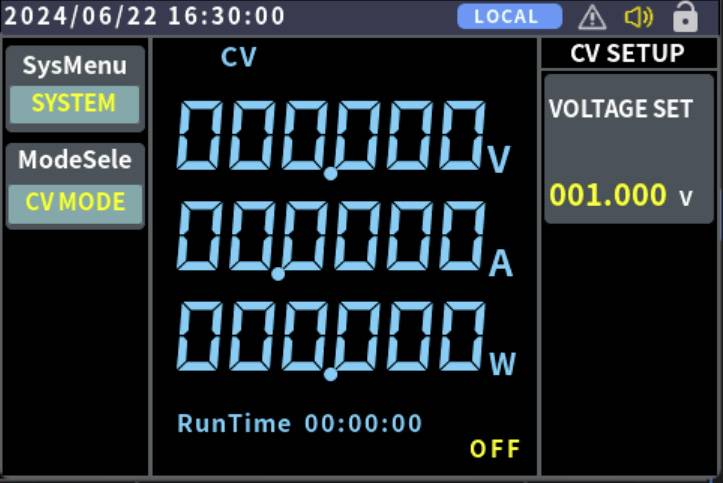

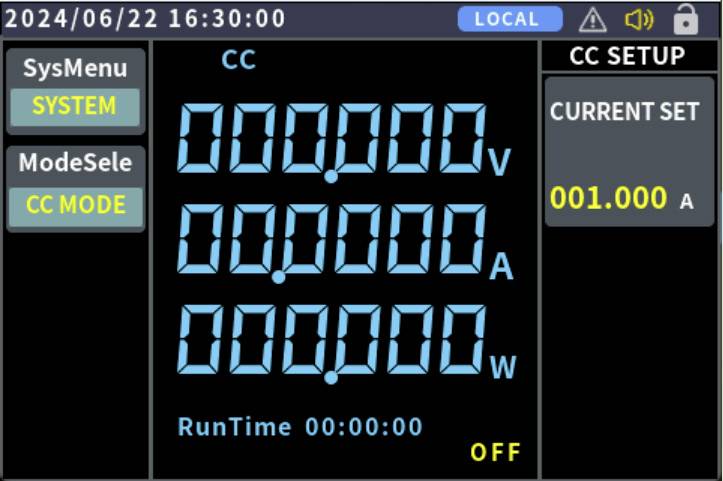

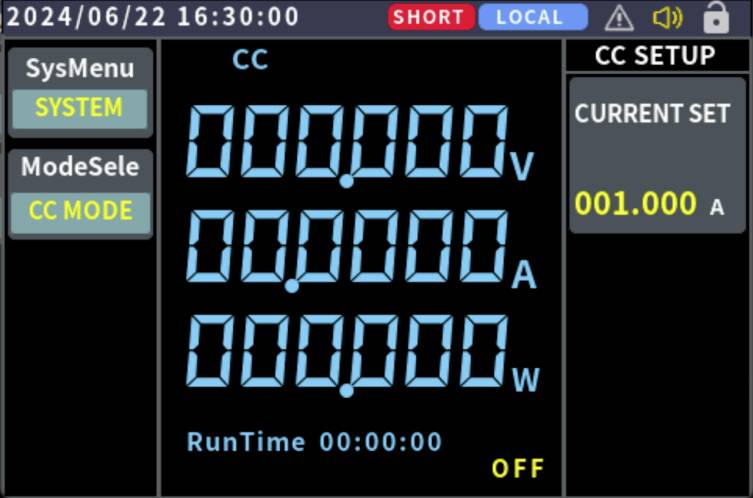

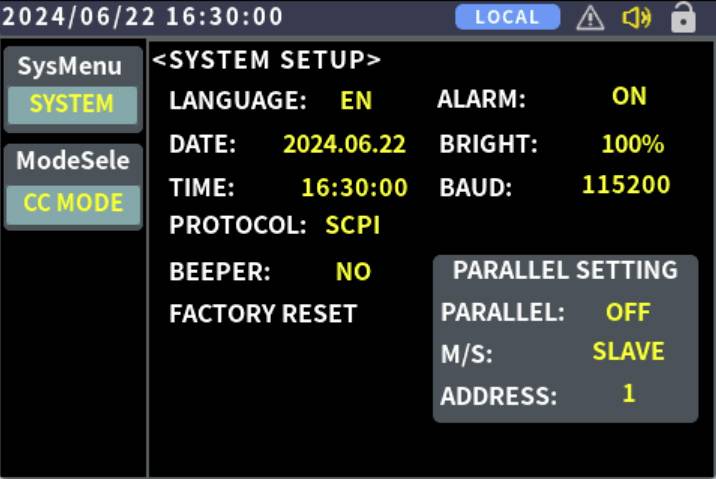

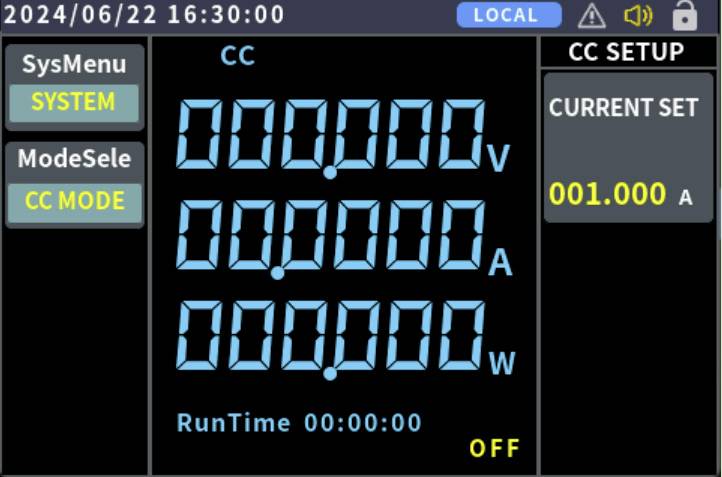

Všechna data se zobrazují na dobře čitelném barevném TFT LC displeji 10 cm (3,9"). Kromě toho se nabízí USB přípojka a také standardní rozhraní RS232 pro protokoly SCPI
Montáž a příslušenství

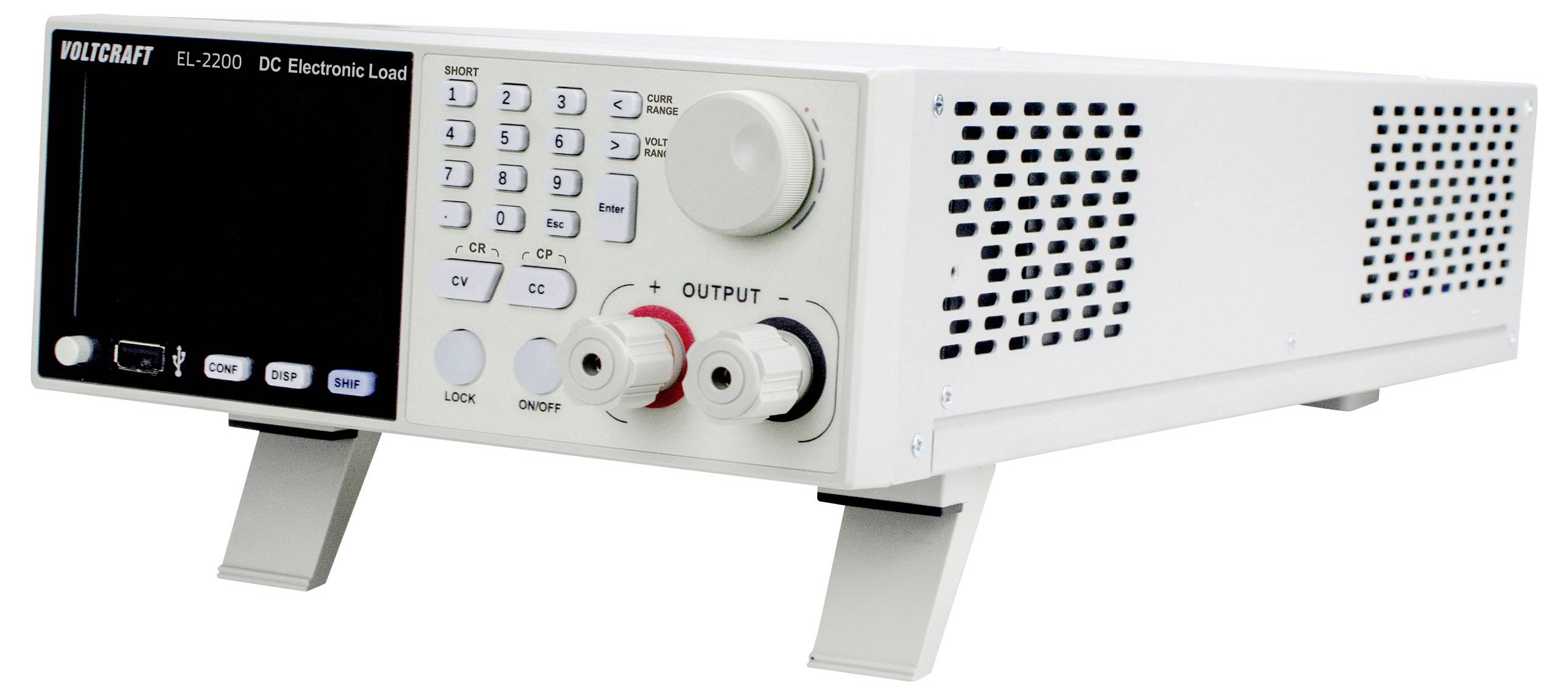

Pro samostatný provoz je VOLTCRAFT EL-2200 DC vybaven výklopnými nožičkami. Pro montáž do stojanu (racku) potřebuje síťový zdroj dvě výškové jednotky (2 U) při poloviční šířce stojanu. Spolu s přístrojem se dodává napájecí kabel, návod k obsluze a bezpečnostní list.
Provedení
- Standardní stojanový (rack) formát 2 HE s délkou 1/2, vhodný pro montáž do stojanu (racku)
- Barevný TFT LC displej 10 cm (3,9")
- 4 funkce: Konstantní proud (CC), konstantní napětí (CV), konstantní odpor (CR), konstantní výkon (CP)
- Maximální vstupní výkon: 230 V ±10 %, 20 A, 200 W

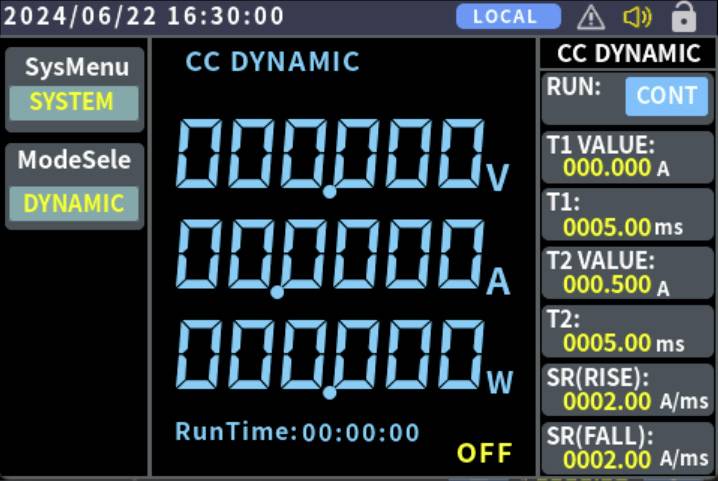

- Dynamické měření proudu až do 10 kHz
- Vysoké rozlišení měření napětí a proudu: 1 mV / 0,1 mA
- Dálková kompenzace

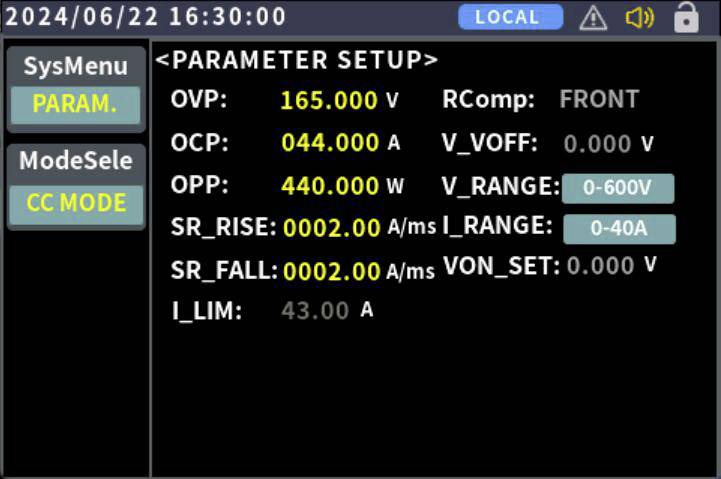

- Vícenásobná ochrana proti: Přepětí, přetížení, nadměrným výkonům, přehřátí, atd.

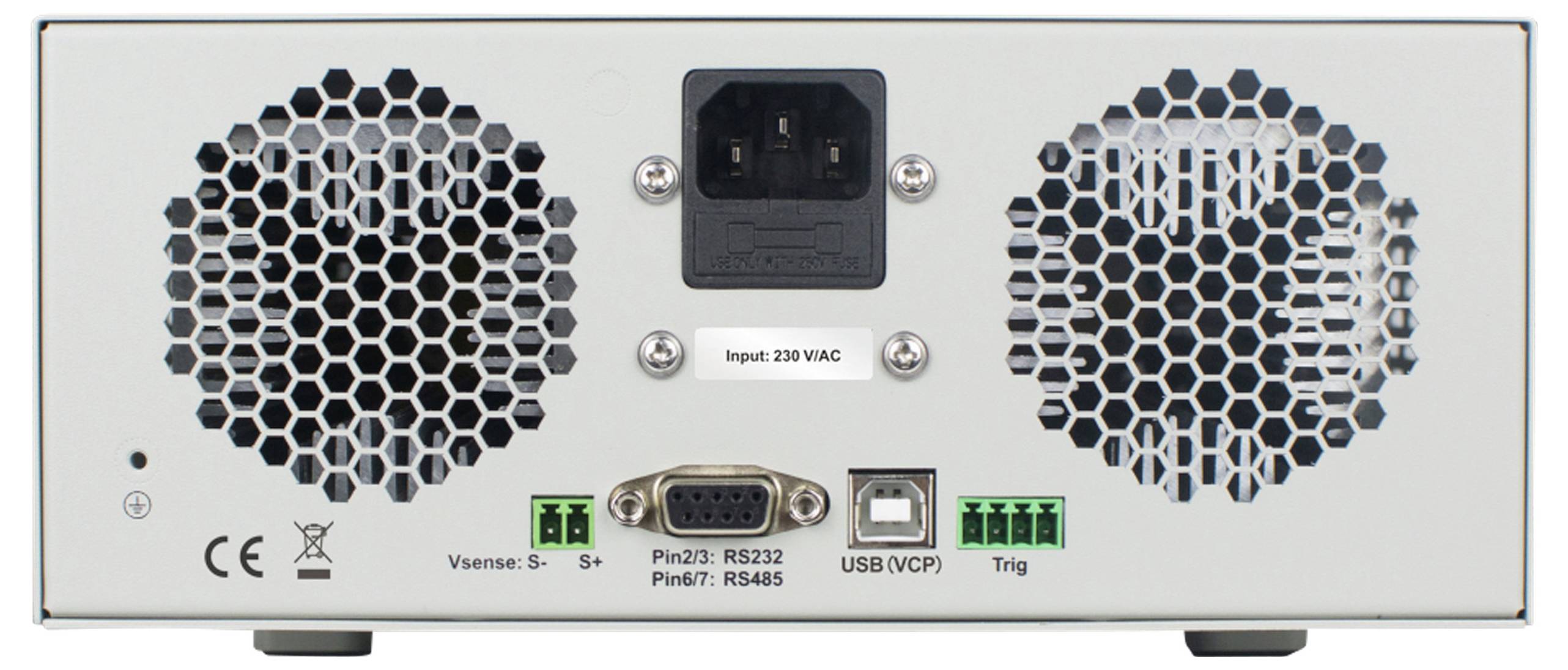

- Standardní rozhraní RS232, podporuje protokol SCPI
- Paralelní řízení, podporuje až 10 zařízení, pro potenciálně náročná použití.

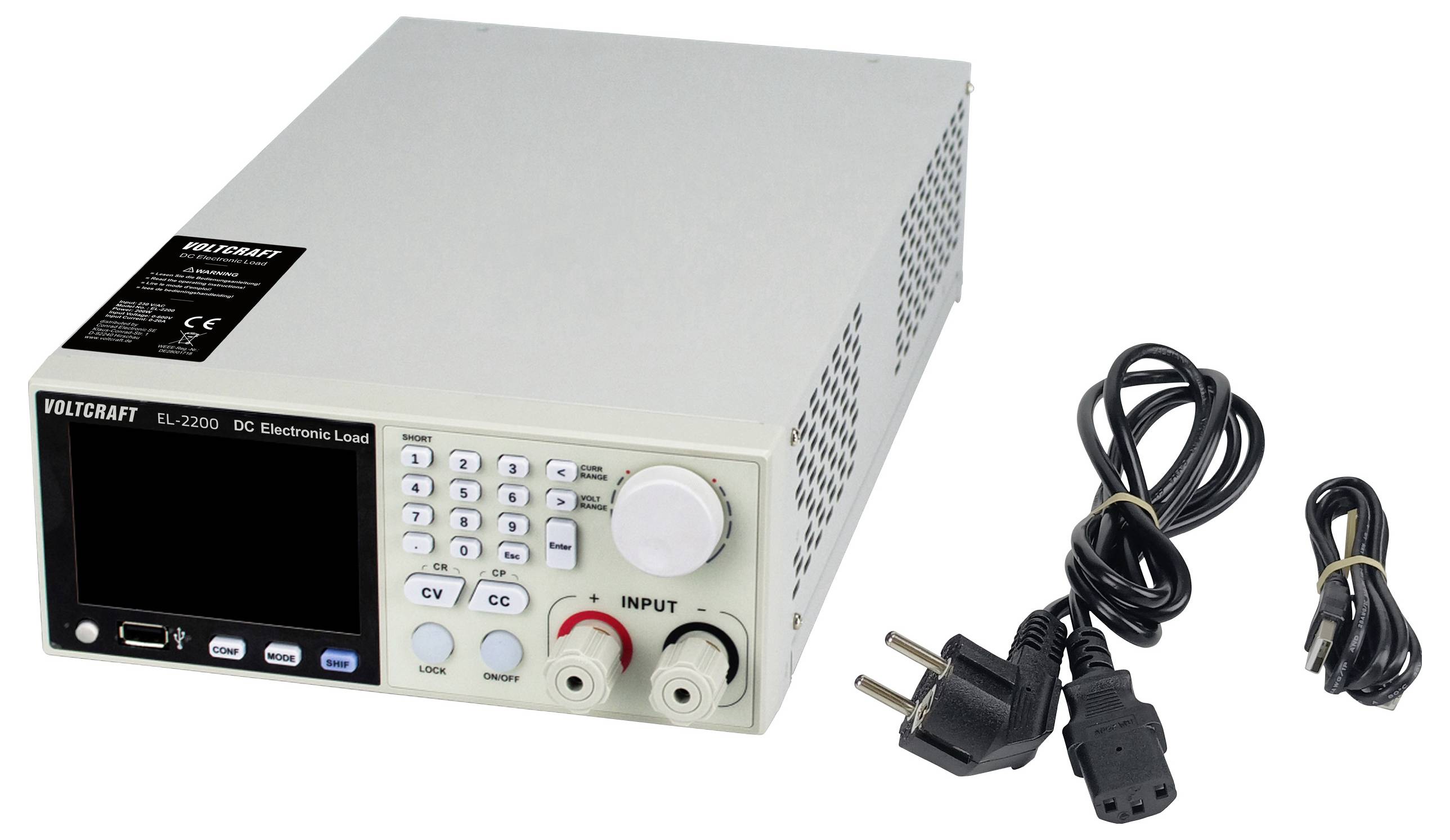

Obsah balení
- Elektronická zátěž
- Napájecí kabel
- USB kabel
- .
- Bezpečnostní list
