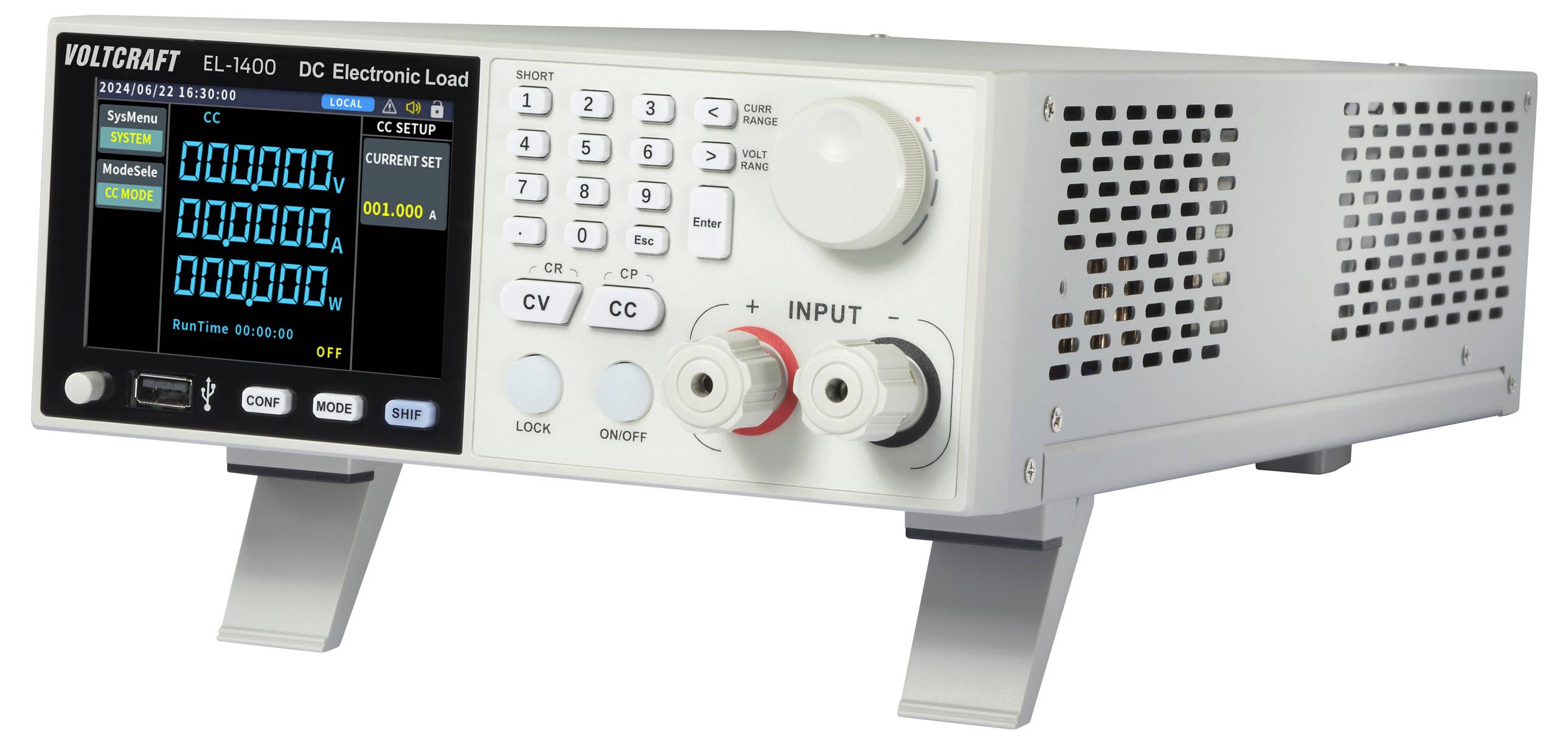

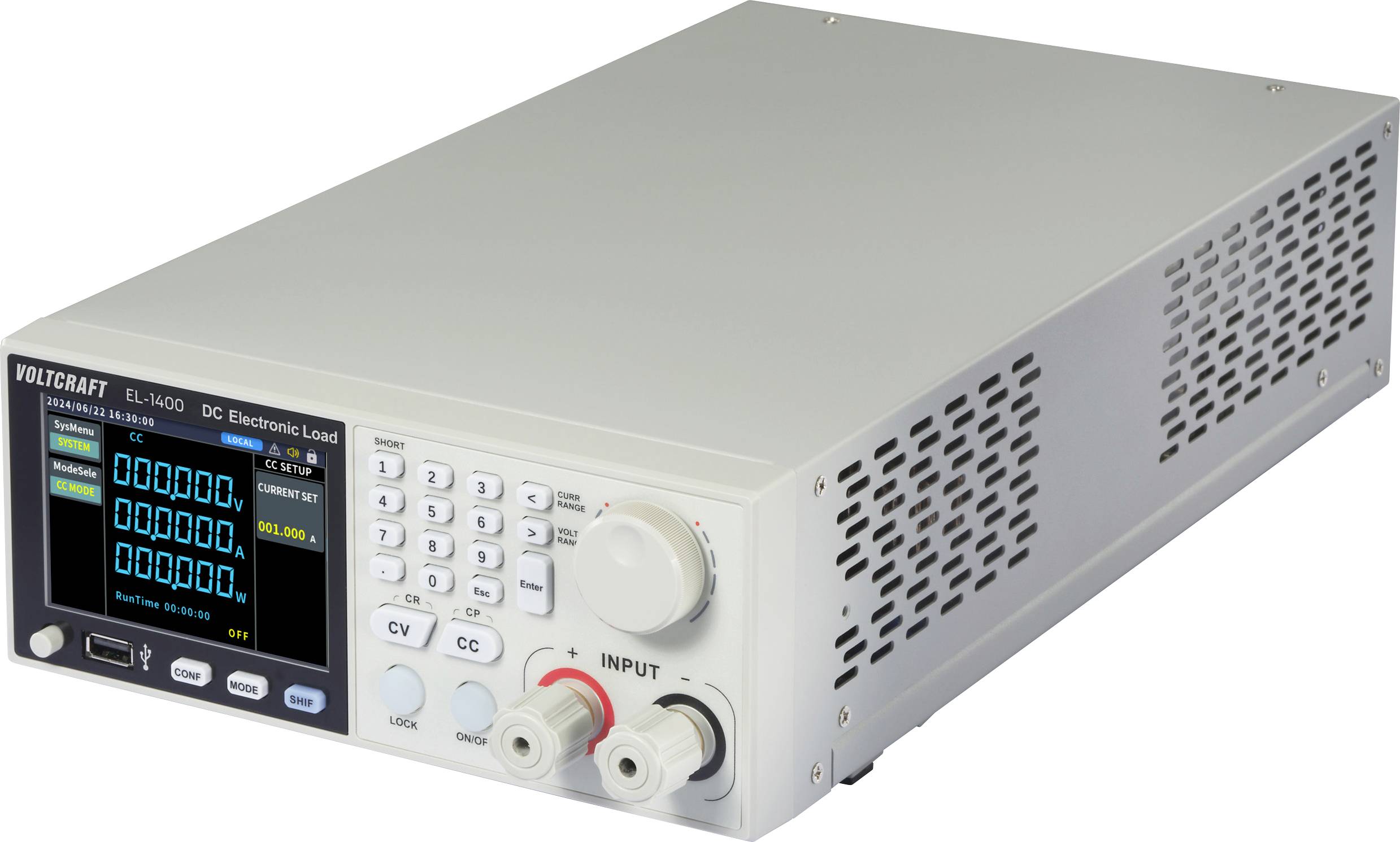

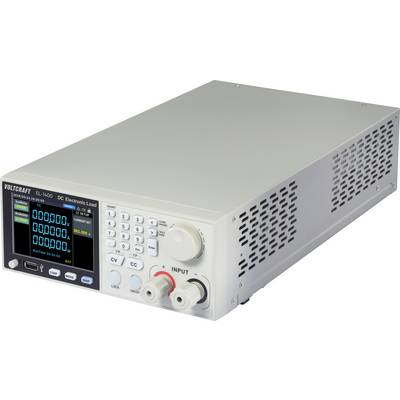

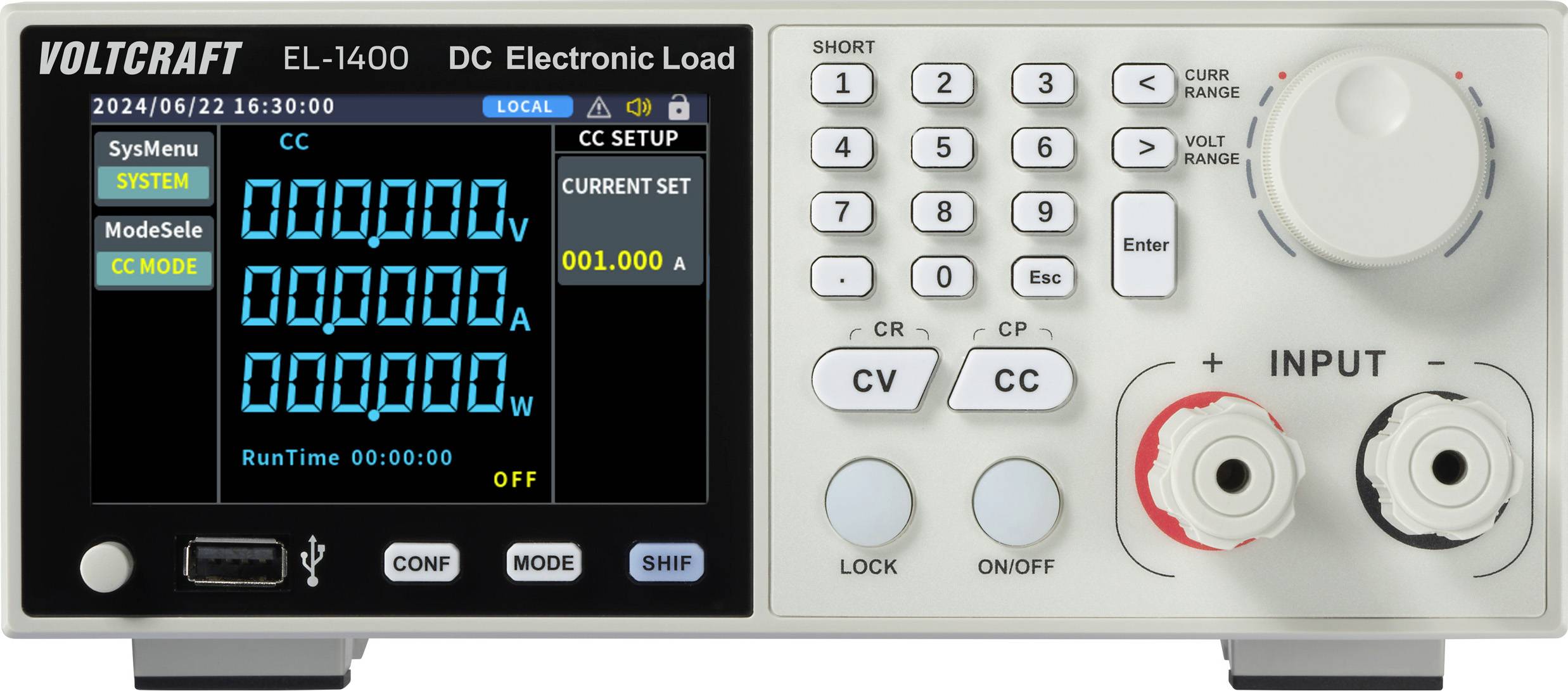

VOLTCRAFT EL-1400 elektronická zátěž 150 V/DC 40 A 400 W
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (14 235,54 Kč / kus)
14 235,54 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Elektronická zátěž VOLTCRAFT EL-1400 DC
- DC 150 V / 40 A
- 400 W
- Možný paralelní provoz až do 4 kW
Technické parametry
- Frekvenční rozsah: 50, 60 Hz
- Minimální provozní napětí: 1,1 V @ 40 A
- Rozlišení: 1 mV, 1 mA, 10 mW
- Přesnost (V): 0,05 %
- Přesnost (A): 0,03 %
- Přesnost (W): 0,1 %
- Typ
EL-1400
- Vstupní napětí
0 - 150 V
- Kategorie produktu
elektronická zátěž
- Vstupní napětí (min.)
0 V/DC
- Vstupní napětí (max.)
150 V/DC
- Vstupní proud při zátěži (max.)
40 A
- Trvalý výkon na připojené zátěži (max.)
400 W
- Rozm.
(d x š x v) 375 x 215 x 88 mm
- Maximální napětí na vstupu při zátěži
150 V/DC
- Hmotnost
5 kg
bez certifikátu
- Doba trvání (min. při zátěži)
0 W
- Vstupy
1
- Vstupní proud při zátěži
0 A
- Připojení zátěže
šroubové svorky (přední)
- Šířka
215 mm
- V
88 mm
- Délka
375 mm
- Rozhraní
USB
RS-232
- Max. teplota
40 °C
- Min. teplota
0 °C
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3364227 VOLTCRAFT EL-1400 elektronická zátěž 150 V/DC 40 A 400 W
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3364227 VOLTCRAFT EL-1400 elektronická zátěž 150 V/DC 40 A 400 W
Záruční podmínky
Záruční podmínky 3364227 VOLTCRAFT EL-1400 elektronická zátěž 150 V/DC 40 A 400 W
Ke stažení
Ke stažení 3364227 VOLTCRAFT EL-1400 elektronická zátěž 150 V/DC 40 A 400 W
Popis
Velmi přesná simulace zdrojů proudu

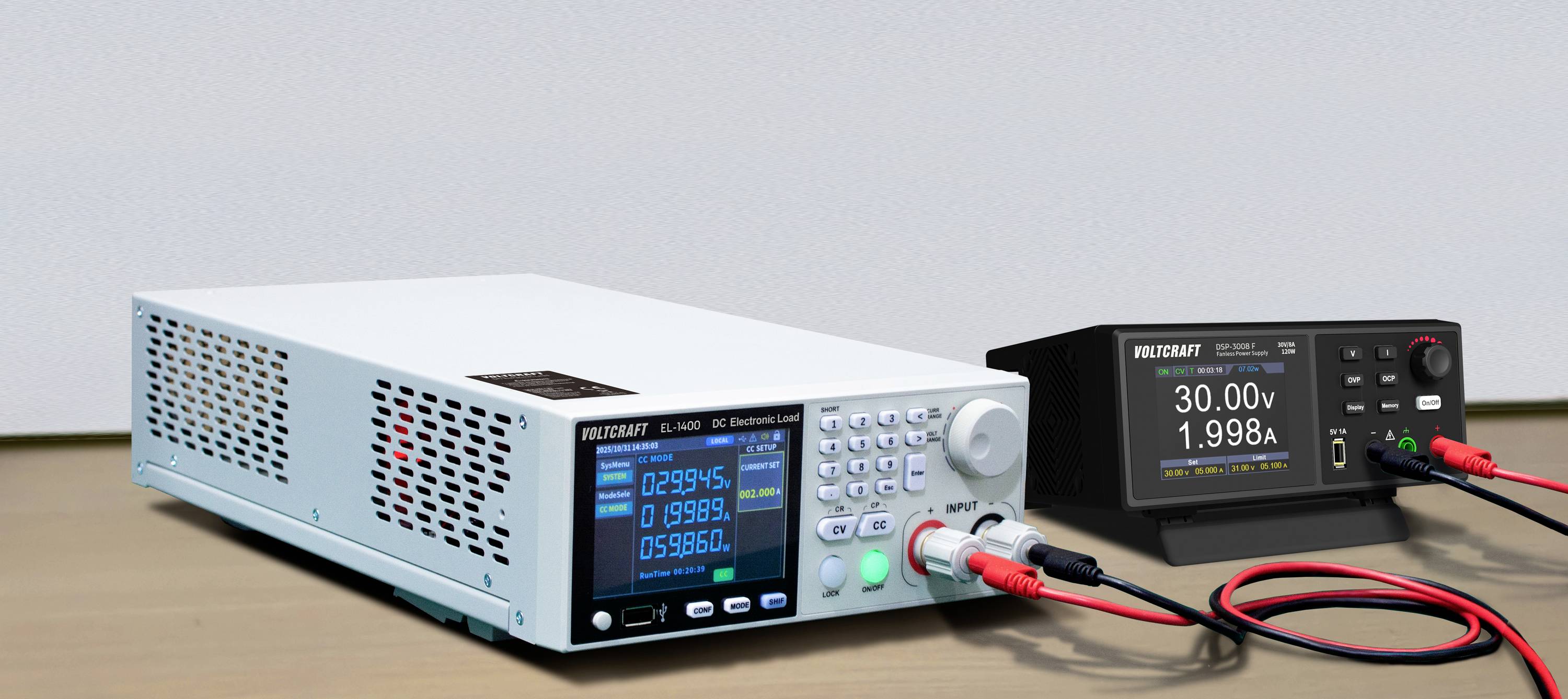

Voltcraft EL-1400 DC se hodí pro rozmanitá použití, jako je testování síťových zdrojů, akumulátorů/baterií nebo nabíječek. Nabízí regulaci zátěže podle konstantního proudu (CC), konstantního napětí (CV), konstantního odporu (CR) a konstantního výkonu (CP). Dále jsou integrovány funkce jako dynamické měření proudu až do 10 kHz a dálková kompenzace. Nabízí se 1 výstup, hodnoty zatížení lze nastavit až do maximálně 150 V, 40 A a 400 W.
Bezpečný provoz
Pro zajištění bezpečného provozu je Voltcraft EL-1400 DC vícenásobně chráněn proti přepětí, přetížení, nadměrným výkonům a přehřátí. Paralelní řízení podporuje až 10 zařízení a hodí se také pro potenciálně náročná použití.
Pohodlné vyhodnocení

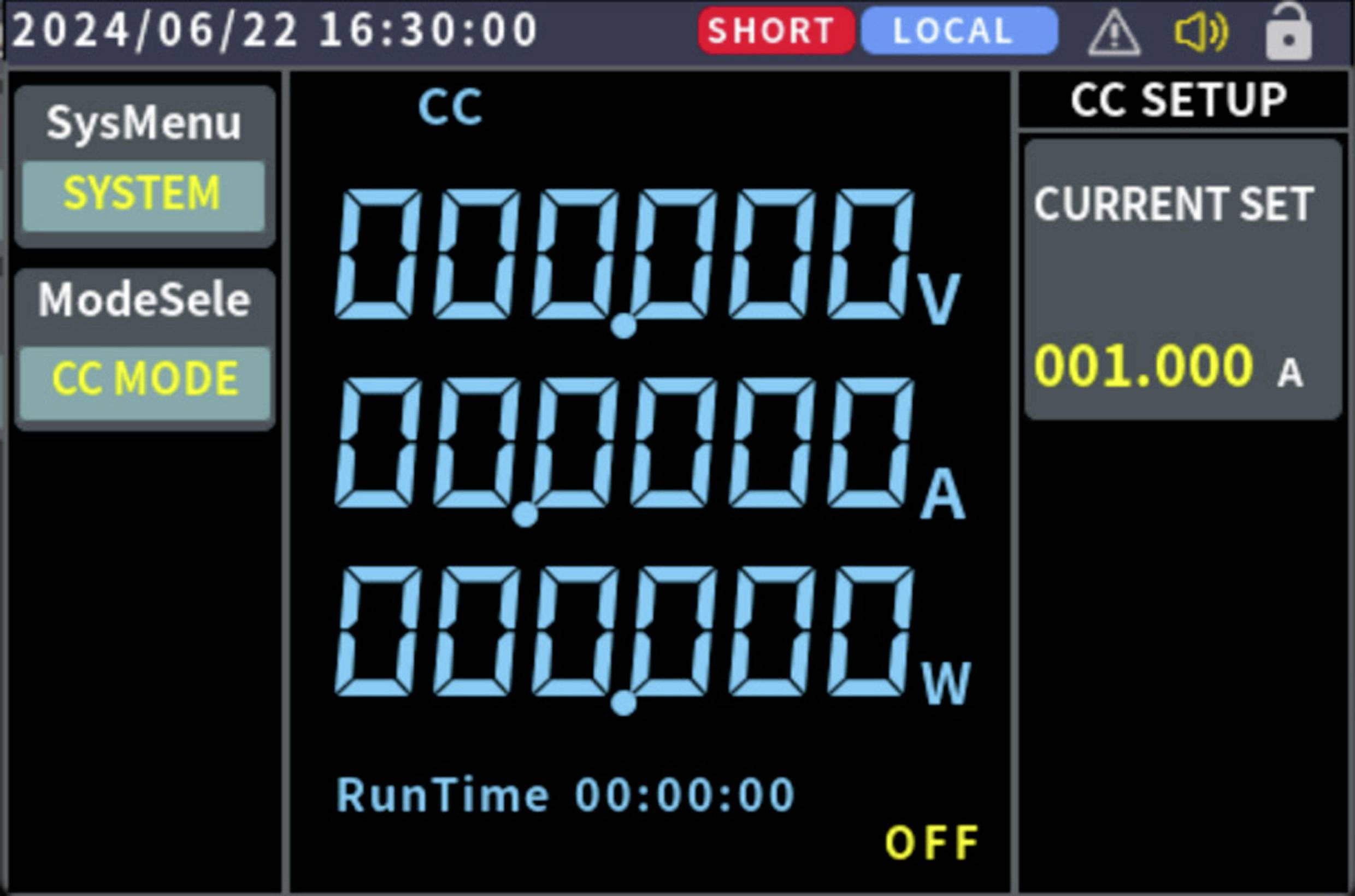

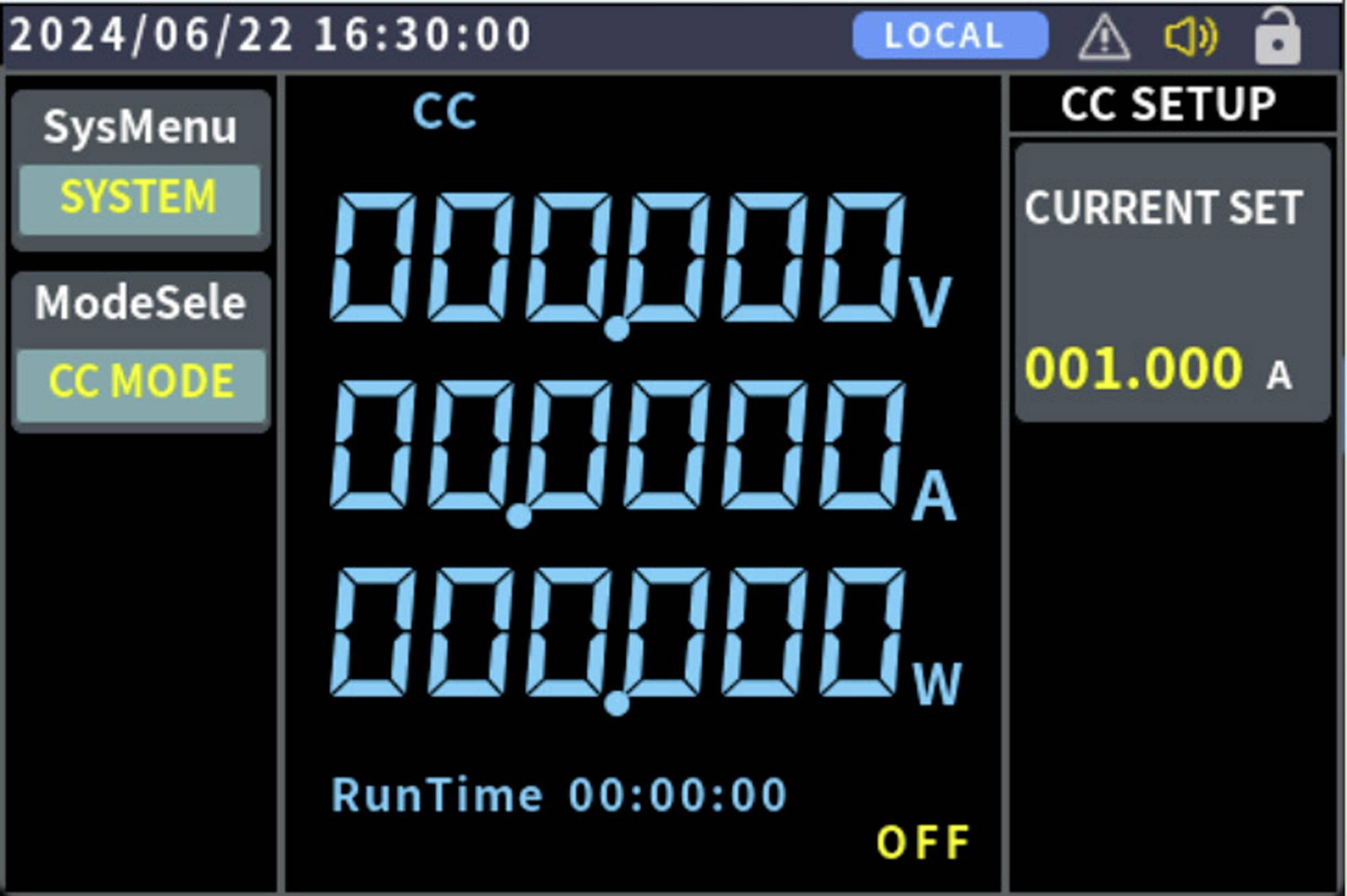

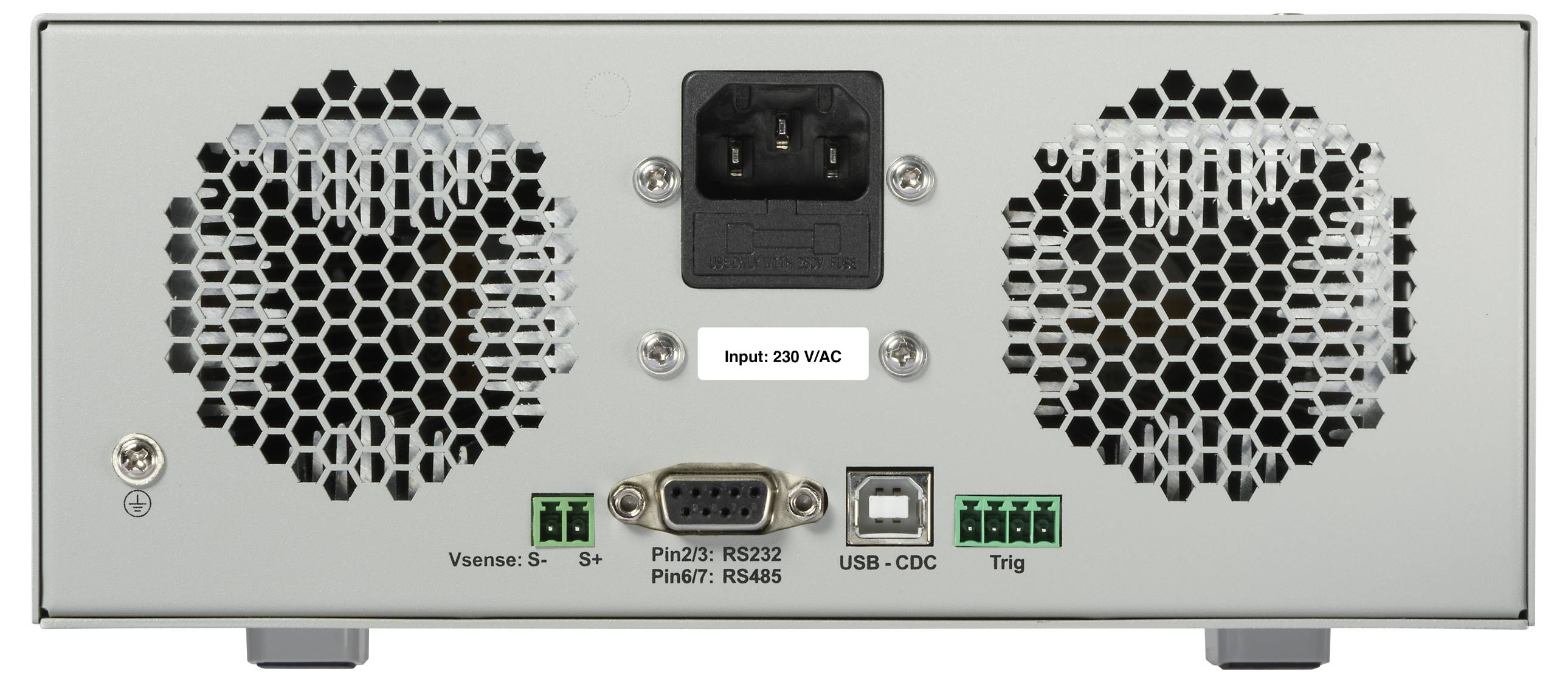

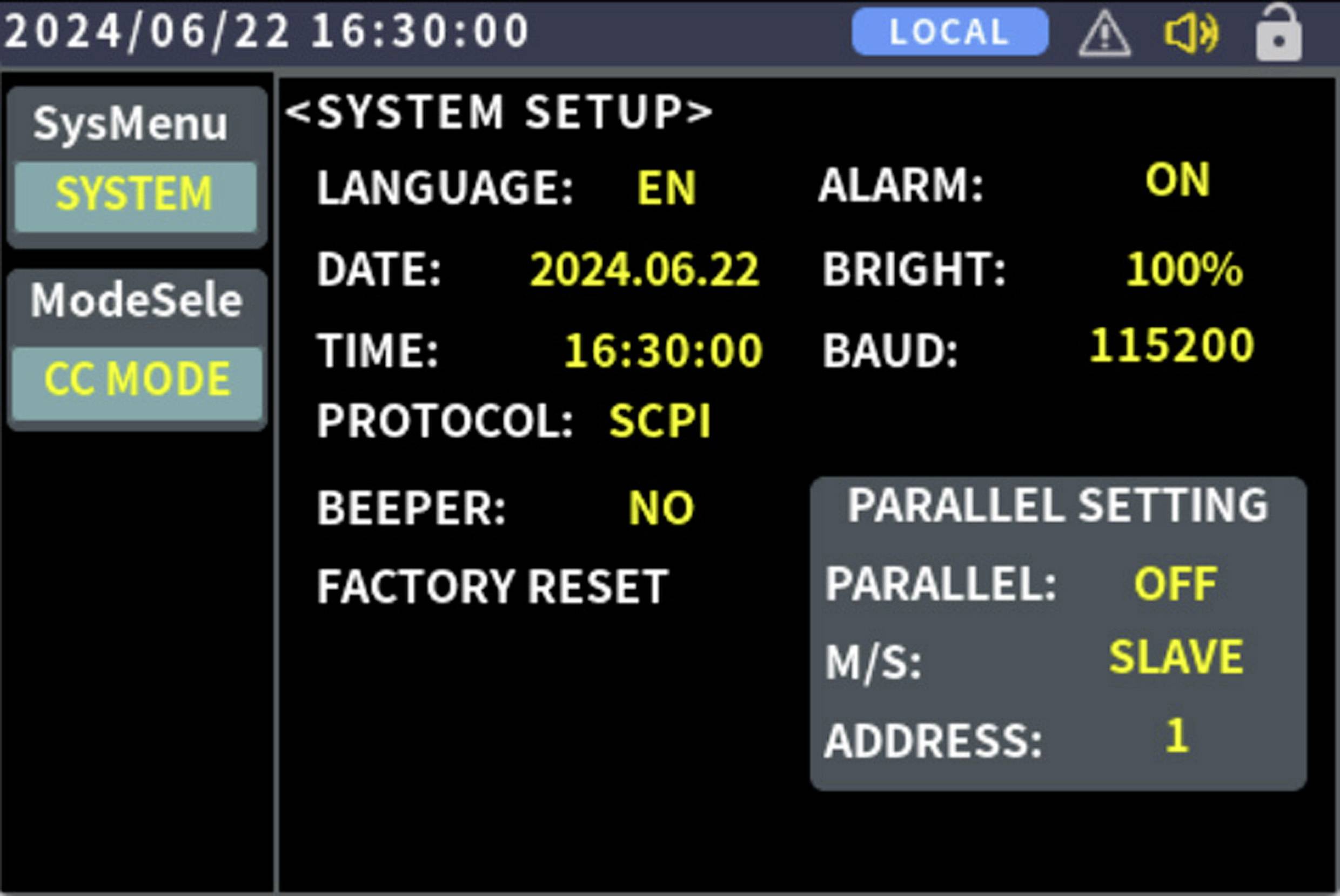

Všechna data se zobrazují na dobře čitelném barevném TFT LC displeji 10 cm (3,9"). Kromě toho se nabízí USB přípojka a také standardní rozhraní RS232 pro protokoly SCPI.
Montáž a příslušenství
Pro samostatný provoz je Voltcraft EL-1400 DC vybaven výklopnými nožičkami. Pro montáž do stojanu (racku) potřebuje síťový zdroj dvě výškové jednotky (2 U) při poloviční šířce stojanu. Spolu s přístrojem se dodává napájecí kabel, návod k obsluze a bezpečnostní list.
Provedení

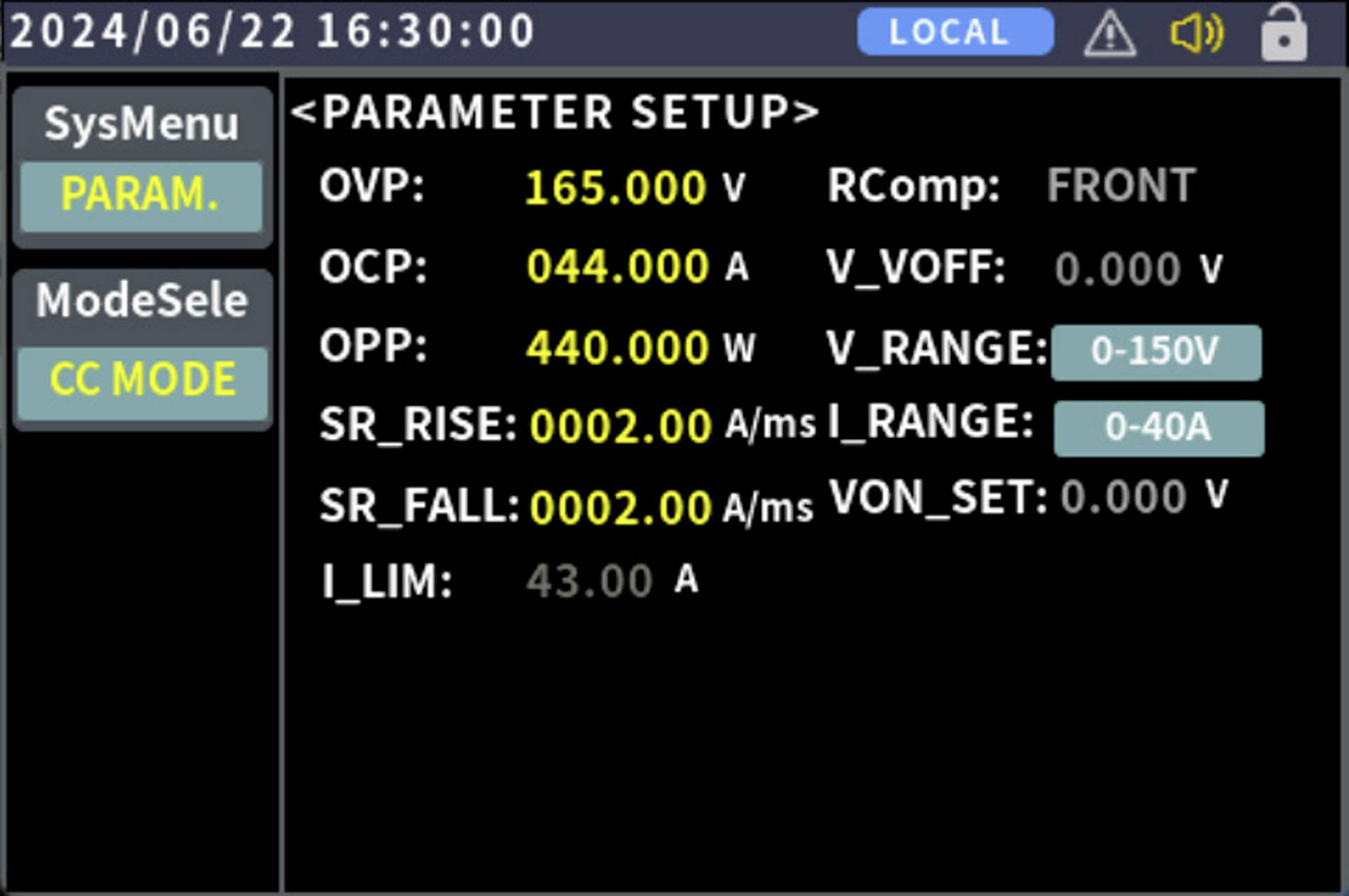

- Ochranné obvody OPP, OVP, OCP
- Standardní stojanový (rack) formát 2 HE s délkou 1/2, vhodný pro montáž do stojanu (racku)
- Barevný TFT LC displej 10 cm (3,9")

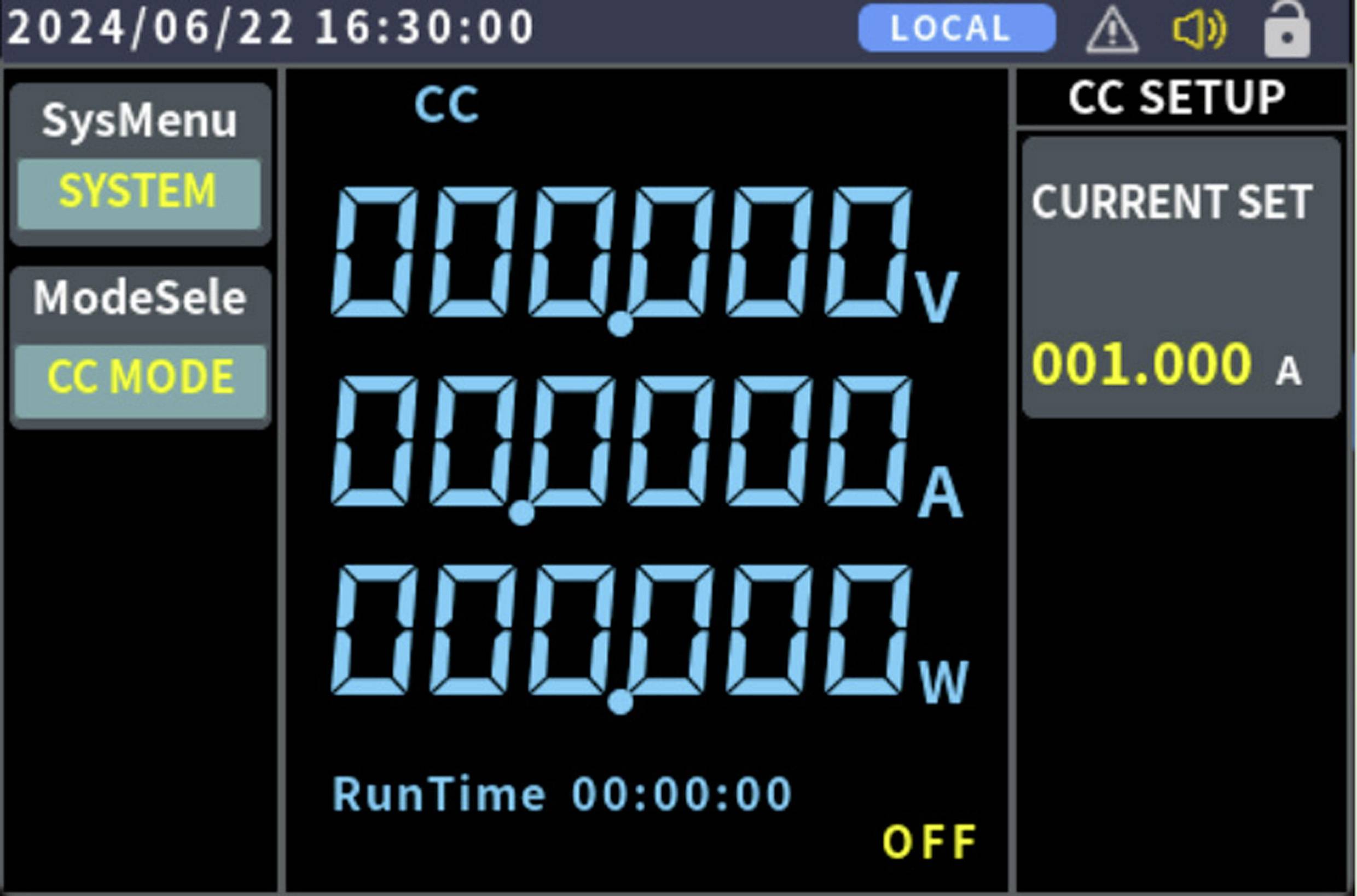

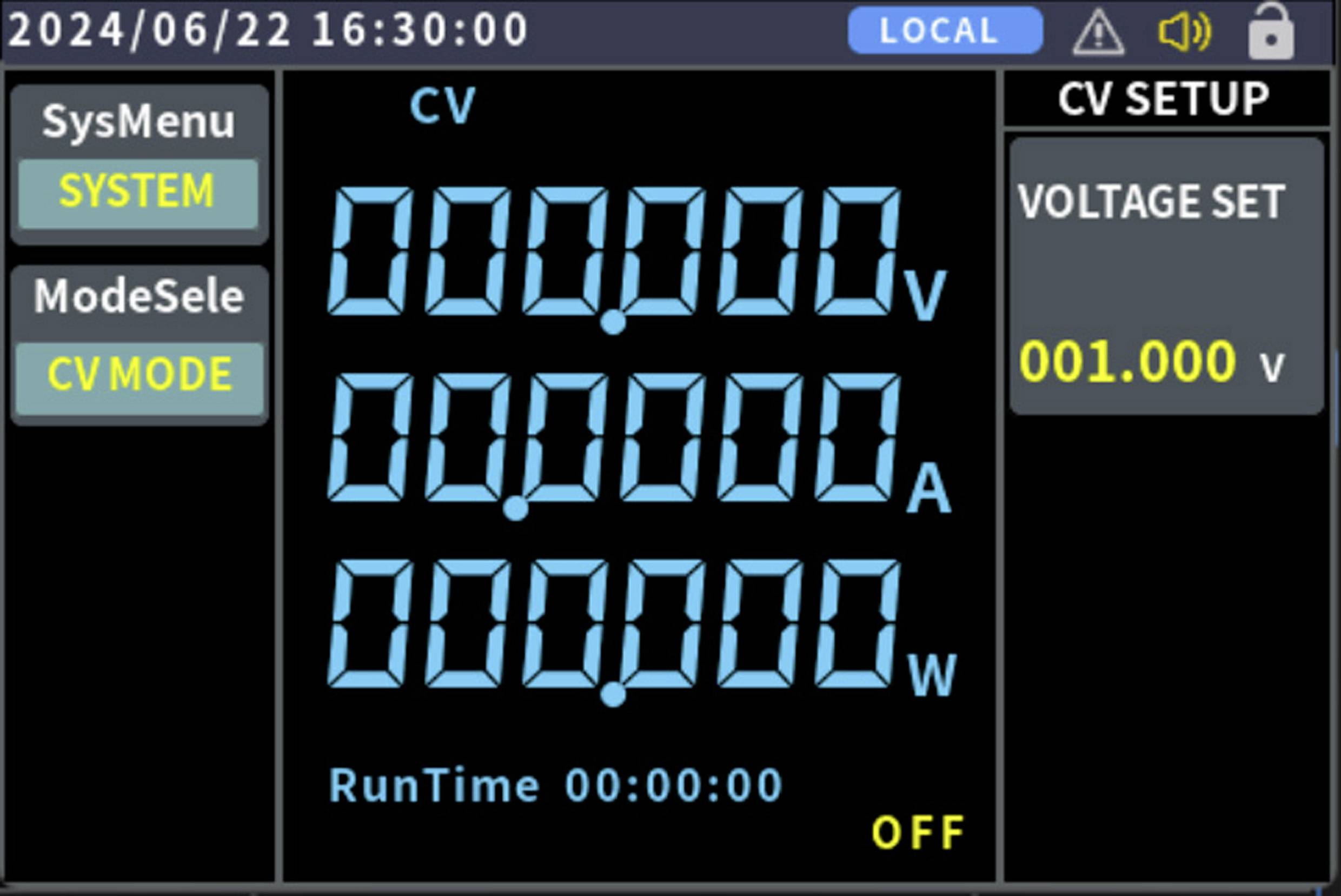

- Čtyři funkce: Konstantní proud (CC), konstantní napětí (CV), konstantní odpor (CR), konstantní výkon (CP)

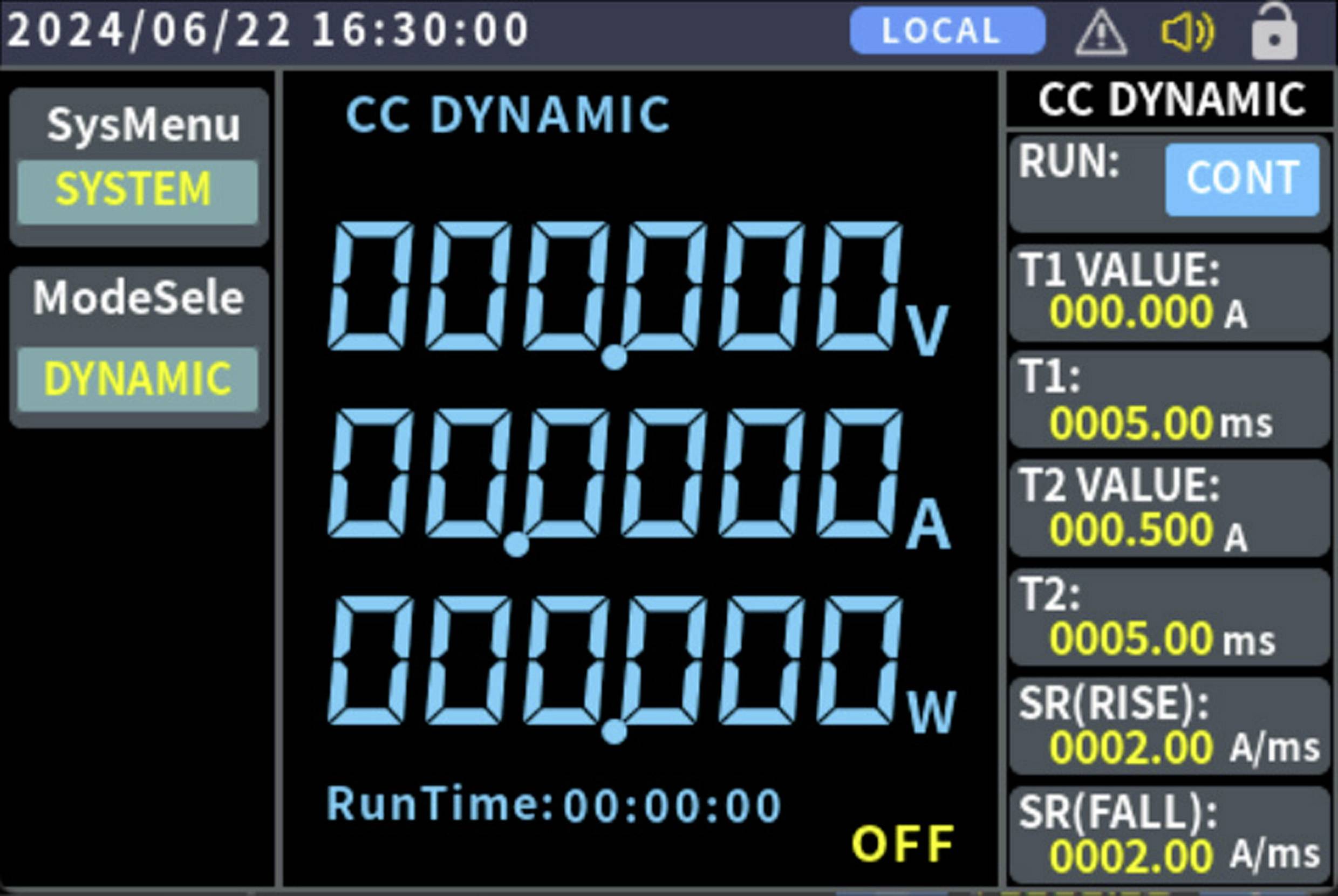

- Dynamické měření proudu až do 10 kHz
- Dálková kompenzace
- Vícenásobná ochrana proti: Přepětí, přetížení, nadměrným výkonům, přehřátí, atd.
- Standardní rozhraní RS232, podporuje protokol SCPI
- Paralelní řízení, podporuje až 10 zařízení, pro potenciálně náročná použití.

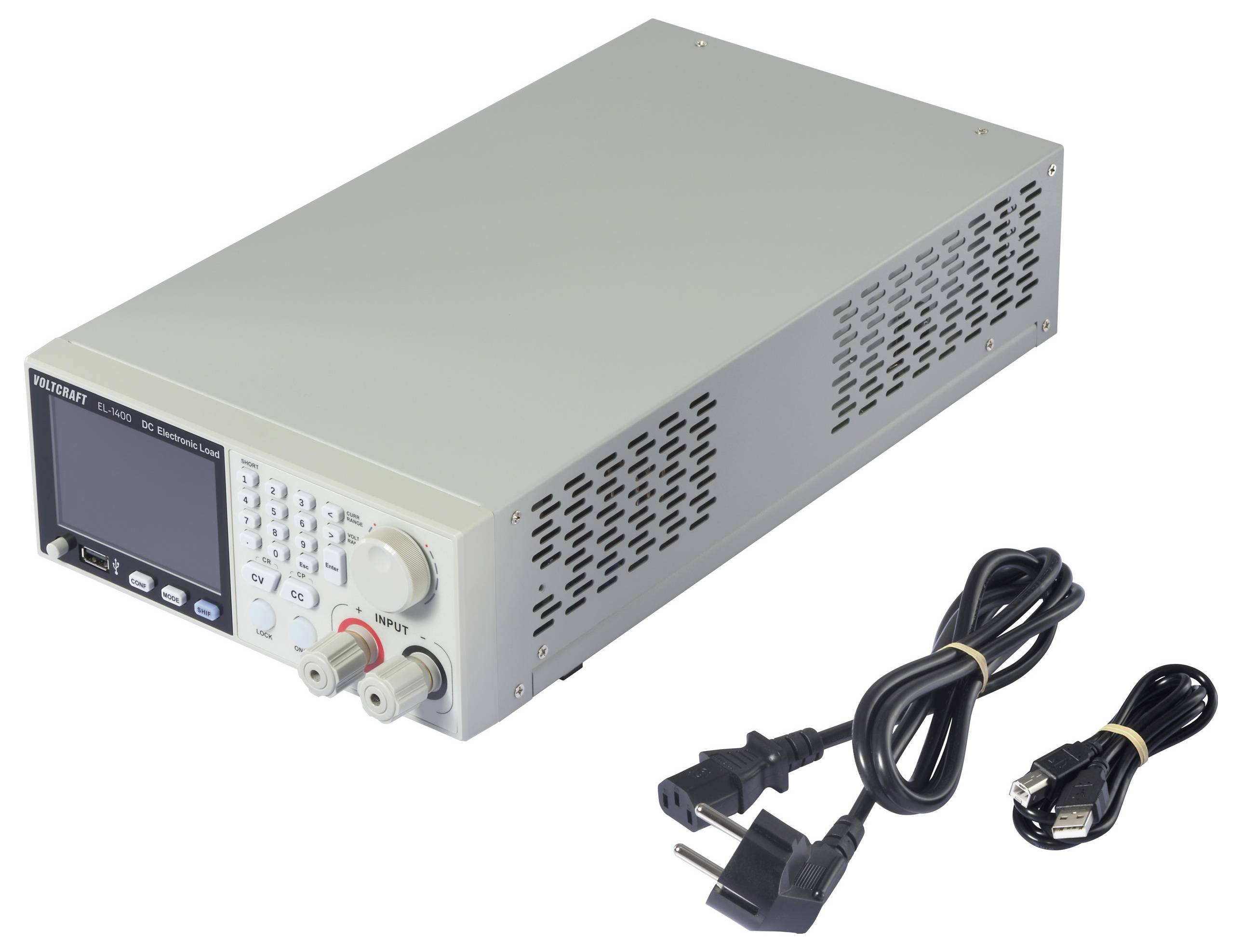

Obsah balení
- Elektronická zátěž
- Napájecí kabel
- .
- Bezpečnostní list
