Name: Sonel MPI-530 instalační tester, Norma VDE 0100, WMDEMPI530, EN a DE menu
Brand: Sonel
SKU: 1427980
Availability: BackOrder

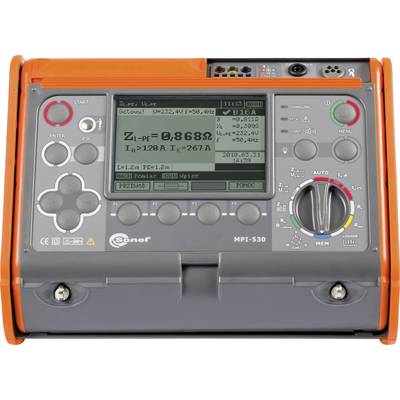

Elektrické měřicí zařízení s displejem zobrazuje naměřené hodnoty. Ovládání je zajištěno tlačítky a otočným ovladačem na přední straně přístroje.

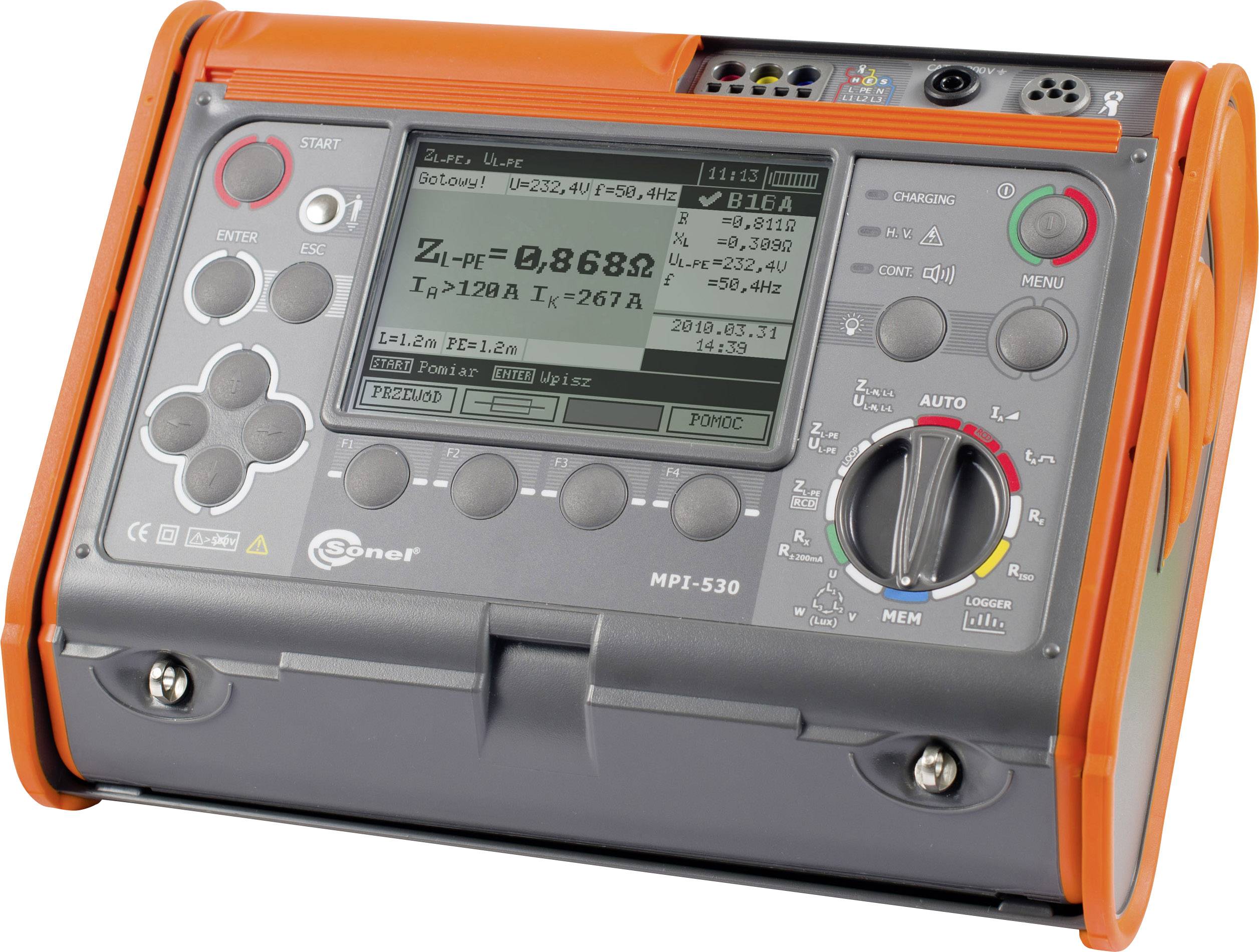

Digitální měřicí přístroj s displejem zobrazuje elektrické naměřené hodnoty a nastavení. Obsahuje tlačítka pro navigaci a ovládání.

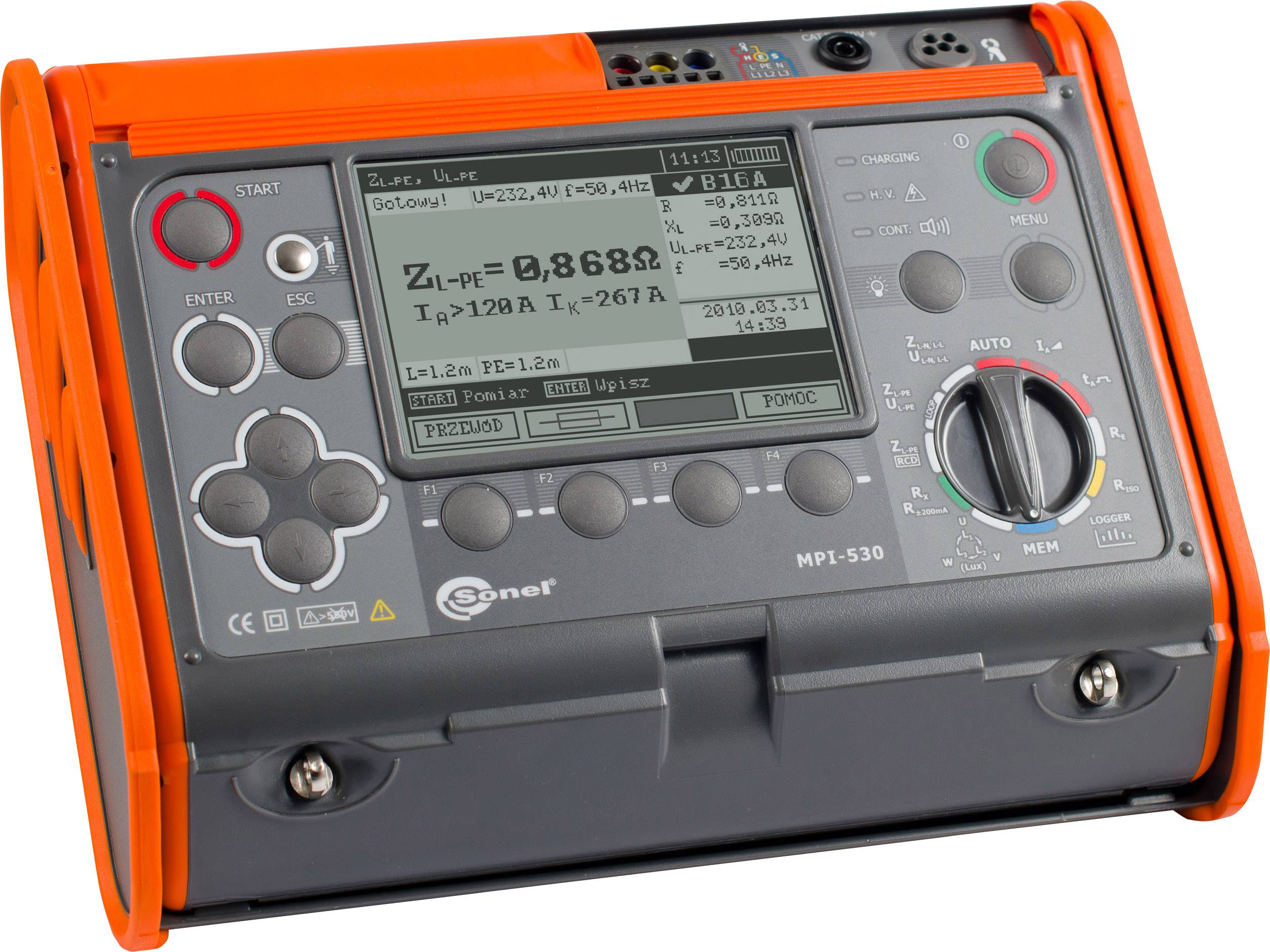

Šedooranžové elektrické testovací zařízení s displejem zobrazuje měřené hodnoty a má ovládací tlačítka. Používá se ke kontrole elektrických zařízení.

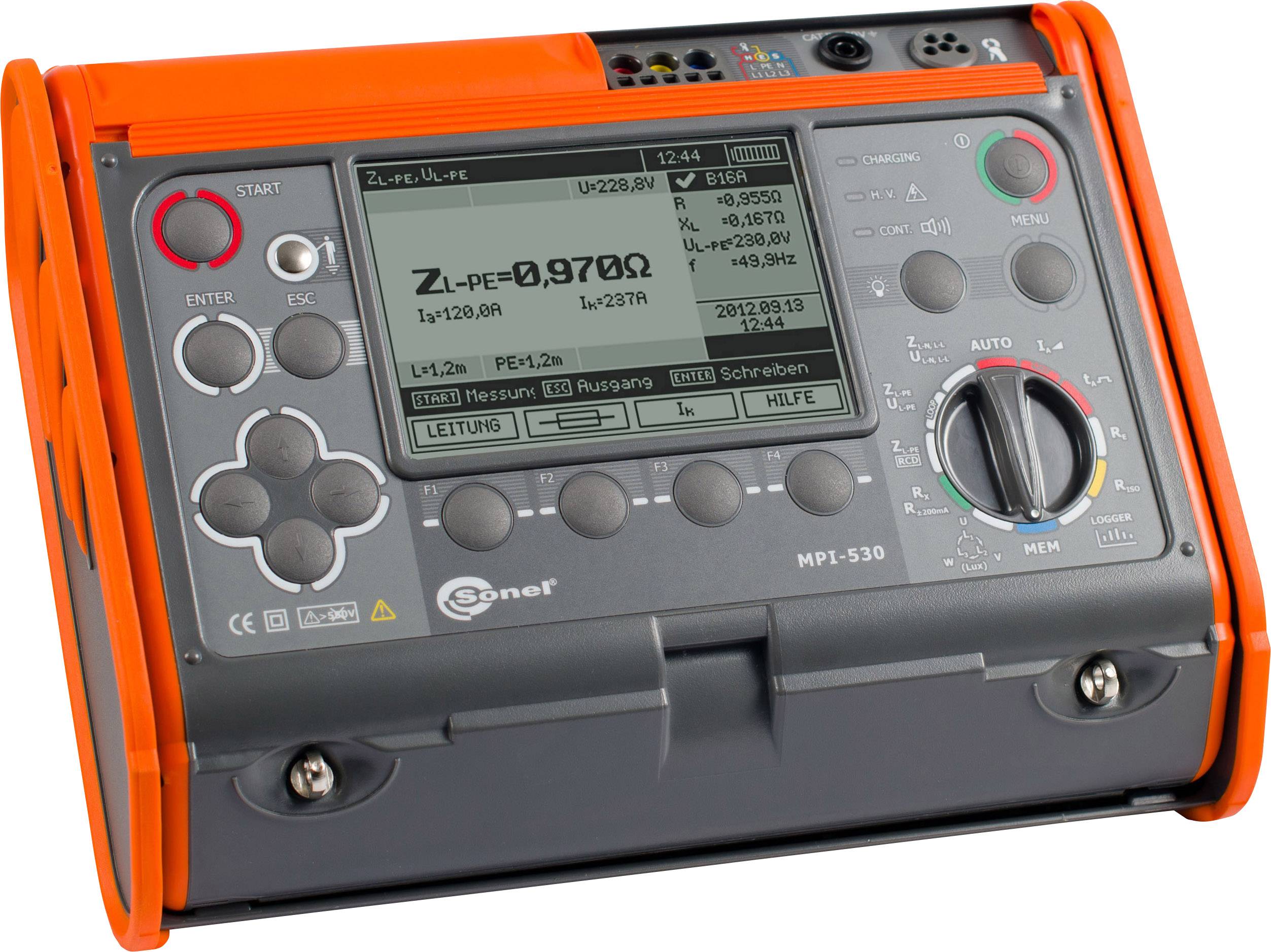

Přenosné měřicí zařízení s displejem a tlačítky zobrazuje měření odporu ZI-PE: 0,970 Ω, používané pro elektrické zkoušky.

1/4

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (60 731,40 Kč / kus)

60 731,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Tester instalací VDE 0100 MPI-530.

Měření impedance smyčky s max. 41 A při 415 V
Měření také bez aktivace RCD
Výpočet zkratového proudu
Měření izolačního odporu s max. 1000 V do 10 GΩ
Měření odporu ochranného vodiče s ± 200 mA
RCD/FI typ AC, A a B až 1000 mA
Měření proudu TRMS do 400 A
AC měření napětí až do 500 V
Činný a zdánlivý. a jalového výkonu měření včetně cosϕ
Také měření uzemnění pomocí 2 proudových kleští bez kontaktu se zemí díky Wenner-Methode
Specifické zemní odpory ρ
Osvětlení a měření
Indikátor směru sledu fází
Analýza kvality sítě

Technické parametry

"Rozsah měření impedance smyčky ZL-PE, ZL-N, ZL-L - 19,999 0,000 Ω: rozlišení 0,001 Ω, přesnost: ± (5 % + 2 Digits). + 30 číslic); rozsah měření impedance smyčky ZL-PE, ZL-N, ZL-L 20,00 - 199,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (5 % + 2 Digits). + 30 číslic); rozsah měření impedance smyčky ZL-PE, ZL-N, ZL-L 200 - 1999,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (5 % + 2 Digits). + 30 číslic); rozsah napětí: 95…270 V pro ZL-PE , ZL-N a 95…440 V pro ZL-L; frekvence: 45…65 Hz; rozsah měření impedance smyčky ZL-PE bez spuštění RCD 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (6 % + 2 Digits). Měření ZL-PE bez RCD s rozsahem 20 - 199 Ω: rozlišení: 0,1 Ω, přesnost: ± (6 % + 5 Digits). + 5 číslic); rozsah měření impedance smyčky ZL-PE bez spuštění RCD 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (6 % + 2 Digits). + 5 číslic); rozsah měření zemního odporu RE: 0,00 - 9,99 Ω, rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 4 číslic); rozsah měření zemního odporu RE: 10,00 - 99,9 Ω, rozlišení: 0,1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření zemního odporu RE: 100 - 999 Ω: rozlišení: 1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření zemního odporu RE: 1,00 - 1,99 kΩ: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření uzemnění pomocí kleští: 0,00 - 9,99 Ω, rozlišení: 0,01 Ω, přesnost: ± (8 % + 2 Digits). + 4 číslic); rozsah měření uzemnění pomocí kleští: 10,0 - 99,9 Ω, rozlišení: 0,1 Ω, přesnost: ± (8 % + 2 Digits). + 4 číslic); rozsah měření uzemnění pomocí kleští: 100 - 999 Ω, rozlišení: 1 Ω, přesnost: ± (8 % + 2 Digits). + 4 číslic); rozsah měření uzemnění s kleštěmi 1,00 - 1,99 kΩ: rozlišení: 0,01 Ω, přesnost: ± (8 % + 2 Digits). + 4 číslic); rozsah měření uzemnění pomocí 2 kleští) 0,00 - 9,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (10 % + 2 Digits). + 4 číslic); rozsah měření uzemnění pomocí 2 kleští 10 - 19,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (10 % + 2 Digits). + 4 číslic); rozsah měření uzemnění pomocí 2 kleští 20 - 99,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (20 % + 2 Digits). + 4 číslic); rozsah specifického zemního odporu ρ 0,00 - 9,99 Ωm: rozlišení: 0,1 Ωm, přesnost: v závislosti na RE; rozsah specifického zemního odporu ρ 100 - 999 Ωm: rozlišení: 1 Ωm, přesnost: v závislosti na RE; rozsah specifického zemního odporu ρ 1,00 - 9,99 kΩm: rozlišení: 0,01 kΩm, přesnost: v závislosti na RE; rozsah specifického zemního odporu ρ 10,0 - 99,9 kΩm: rozlišení: 0,1 kΩm, přesnost: v závislosti na RE; zobrazení sledu fází UL-L: 95 - 500 V, 45... 65 Hz; doba odezvy RCDnormal 0,5*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 1*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 2*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 5*v: rozsah: 0 - 40 ms: rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 0,5*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 1*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 2*v: rozsah: 0 - 200 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 5*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; vypínací proud RCD typ AC 10 mA: rozsah: 3,3 - 10,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 30 mA: rozsah: 9,0 - 30,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 100 mA: rozsah: 33,0 - 100 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 300 mA: rozsah: 90...300 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn; přesnost: ± 5 % In;, vypínací proud RCD typ AC 500 mA: rozsah: 150 - 500 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 1000 mA: rozsah: 330 - 1000 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn přesnost: ± 5 % In;, vypínací proud RCD typ A 10 mA: rozsah: 3,5 - 20,0 mA, rozlišení: 0,1 mA, měření proudu: 0,35 - 2,0xIn přesnost: ±10 % v; vypínací proud RCD typ A 30 mA: rozsah: 10,5 - 42,0 mA, rozlišení: 0,1 mA, měření proudu: 0,35 - 1,4,0xIn, přesnost: ±10 % v; vypínací proud RCD typ A 100 mA: rozsah: 35,0 - 140,0 mA, rozlišení: 1 mA, měření proudu: 0,35 - 1,4xIn přesnost: ±10 % v; vypínací proud RCD typ A 300 mA: rozsah: 105 - 420 mA, rozlišení: 1 mA, měření proudu: 0,35 - 1,4xIn, přesnost: ±10 % v; vypínací proud RCD typ A 500 mA: rozsah: 175 - 700 mA, rozlišení: 1 mA, měření proudu: 0,35 - 1,4xIn, přesnost: ±10 % v; RCD typu B: viz datový list; jmenovitá izolační odpor s rozsahem 50 V: 50 kΩ - 250 MΩ; jmenovitá izolační odpor s rozsahem 100 V: 100 kΩ - 500 MΩ; jmenovitá izolační odpor s rozsahem 250 V: 250 kΩ až 1 GΩ; jmenovitá izolační odpor s rozsahem 500 V: 500 kΩ až 2 GΩ; jmenovitá izolační odpor 1000 V: 1 MΩ - 9,99 GΩ; rozsah měření izolačního odporu 0 - 1999 kΩ: rozlišení: 1 kΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 2,00 - 19,99 MΩ: rozlišení: 0,01 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 20 - 199 MΩ: rozlišení: 0,1 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 200 - 999 MΩ: rozlišení: 1 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 1,00 - 9,99 GΩ: rozlišení: 0,01 GΩ, přesnost: ± (4 % + 2 Digits). + 6 číslic); rozsah měření odporu ochranného vodiče ± 200 mA 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 20,00 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 200 - 400 Ω: rozlišení: 1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření proudu m. Kleště: C-3, C-6: 0,0 - 99,9 mA, rozlišení: 0,1 mA, přesnost: ± (5 % + 2 Digits). + 3 číslice); rozsah měření proudu m. Kleště: C-3, C-6: 100 - 999 mA, rozlišení: 1 mA, přesnost: ± (5 % + 2 Digits). + 3 číslice); rozsah měření proudu m. Kleště: C-3, C-6, F1, F-2, F3: 1,00 - 9,99 A, rozlišení: 0,01 A, přesnost: [ ± (5 % + 3 Digits); + 5 číslic pro C-3, C-6) a ± (0,1 % + 2 číslic pro F-1, F-2, F-3)]; rozsah měření proudu m. Kleště: C-3, C-6, F1, F-2, F3: 10,00 - 99,9 A, rozlišení: 0,1 A, přesnost: [ ± (5 % + 3 Digits); + 5 číslic pro C-3, C-6) a ± (0,1 % + 2 číslic pro F-1, F-2, F-3)]; rozsah měření proudu m. Kleště: C-3, C-6, F1, F-2, F3: 100 - 999 A, rozlišení: 1 A, přesnost: [ ± (5 % + 3 Digits); + 5 číslic pro C-3, C-6) a ± (0,1 % + 2 číslic pro F-1, F-2, F-3)]; rozsah měření proudu m. Kleště: C-3, C-6, F1, F-2, F3: 1,00 - 3,00 kA, rozlišení: 0,01 kA, přesnost: [ ± (5 % + 3 Digits); + 5 číslic pro C-3, C-6) a ± (0,1 % + 2 číslic pro F-1, F-2, F-3)]; rozsah činného a jalového a zdánlivého výkonu (P,Q, S) a cosϕ 0 - 999 W: rozlišení: 1 kW, přesnost: ± (7 % + 2 Digits). + 3 číslice); rozsah činného a jalového a zdánlivého výkonu (P,Q, S) a cosϕ 1,00 - 9,99 kW: rozlišení: 0,01 kW, přesnost: ± (7 % + 2 Digits). + 3 číslice); rozsah činného a jalového a zdánlivého výkonu (P,Q, S) a cosϕ 10 - 99,9 kW: rozlišení: 0,1 kW, přesnost: ± (7 % + 2 Digits). + 5 číslic); rozsah činného a jalového a zdánlivého výkonu (P,Q, S) a cosϕ 100 - 999 kW: rozlišení: 1 kW, přesnost: ± (7 % + 2 Digits). + 5 číslic); rozsah činného a jalového a zdánlivého výkonu (P,Q, S) a cosϕ 1 - 1,50 MW: rozlišení: 0,01 MW, přesnost: ± (7 % + 2 Digits). + 5 číslic); rozsah cosϕ: 0,00 - 1,00, rozlišení: 0,01; rozsah harmonický 0,0 - 300 V, rozlišení: 0,1 V, pořádek: 1,2...15, přesnost: ± (5 % + 2 Digits). + 3 číslice); rozsah harmonický 0,0 - 300 V, rozlišení: 0,1 V, pořádek: 16 - 40, přesnost: ± (5 % + 2 Digits). + 10 digitů); rozsah harmonický 300 - 500 V: rozlišení: 1 V, pořádek a přesnost dc rozsah 0,0 - 300 V; THD bezgl. 1. Harmonický: viz datový list; osvětlení a měření: viz datový list

Kategorie produktu: instalační tester

: bez certifikátu

Kategorie měření: CAT III 600 V
CAT IV 300 V

Rozhraní: USB

Rozm.: (d x š x v) 310 x 455 x 180 mm

Hmotnost: 6.48 kg

: IP54

Rozsah měření VDE: izolační odpor
smyčková impedance
impedance vedení
činný výkon
zdánlivý výkon
jalový výkon
výkonový faktor
odpor
odpor ochranného vodiče
dotykový proud
napětí
proud
frekvence
Zobrazit více

Norma DIN: DIN IEC 60364

Displej: digitální (LCD)

Šířka: 455 mm

V: 180 mm

Délka: 310 mm

Napájení VDE: na baterie

Paměť (VDE): ano

Typ: MPI-530

Norma VDE: 0100

Vlastnosti: RCD/FI test

Ke stažení

List technických údajů

List technických údajů 1427980 Sonel MPI-530 instalační tester, Norma VDE 0100, WMDEMPI530, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1427980 Sonel MPI-530 instalační tester, Norma VDE 0100, WMDEMPI530, EN a DE menu

Popis

Kvalitní uhlíková DIN VDE 0100/0105 zkoušečka MPI-530 od Sonel pro kompletní testování elektrických instalacích a průmyslových zařízeních všeho druhu. Vynikající rozšíření se svým předchůdcem model je rozšířené měření uzemnění pomocí 2 kleští bez Erdauftrennung, měřič osvětlení a možnost připojení netzqualitasanalyse Multi-range díky záznam, napětí a výkonu a PF, harmonické, cosϕ a THD. Je Stammdateneingabe je také s tímto model díky Bluetooth klávesnice na místě.

Tento text byl přeložen strojově.

Provedení

Odolné, pogumované kryt IP54
CAT IV 300V
CAT II 600V
Zkušební vedení
měřicí tyč
uzemňovací příslušenství jako elektrod, Kleště a měřicí kabely na vřeten
Univerzální třífázový příslušenství jako CEE adaptér, 16 A a 32 A, 4 nebo 5pólový
měřič osvětlení
kleští k analýza kvality sítě
Bluetooth
Uni-Schutzkontakt adaptér
USB kabel
Brašna
Baterie
software pro protokolování Sonel Reader

Obsah balení

Adaptér s univerzální zástrčkou s ochranným kontaktem (WS-03)
Zkušební kabel s banánkovou zásuvkou, 1,2 m, žlutá
Zkušební kabel s banánkovou zásuvkou 1,2 m, modrá
Zkušební kabel s banánkovou zásuvkou 1,2 m, červená
Zkušební kabel s banánkovou zásuvkou 15m, na cívce, modrá
Zkušební kabel s banánkovou zásuvkou 30m, na cívce, červená
Měřicí hrot s banánkovou zásuvkou
Žlutá
Měřicí hrot s banánkovou zásuvkou
Červená
Měřicí hrot s banánkovou zásuvkou
Modrá
Krokosvorka K02, žlutá
Krokosvorka K02, žlutá
(Červená), o délce 0,3 m
Brašna L2
Poutko
Nabíječka Z7
USB kabel
Kabel pro nabíječku
Nabíjecí kabel pro automobilový zapalovač cigaret (12 V)
Akumulátor nimh 4,8 V 4,2Ah
Software Sonel Reader
.
Kaliberierzertifikat

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
