PCE Instruments PCE-RCD 1 instalační tester, Norma VDE 0100-600, PCE-RCD 1, EN a DE menu

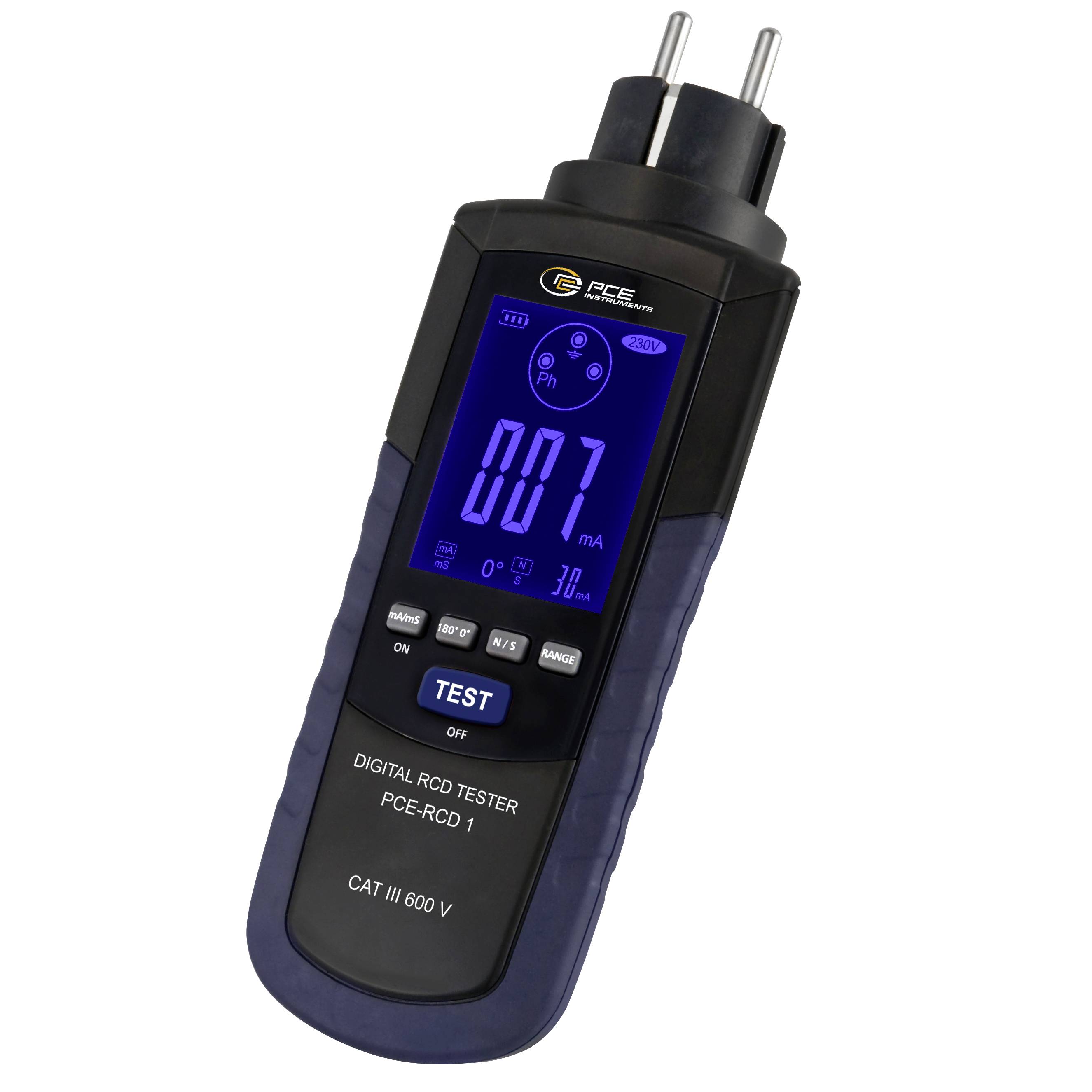

Přenosný digitální tester RCD se zapíchávacími kolíky, modrý podsvícený displej zobrazující 007 mA a tlačítko TEST.

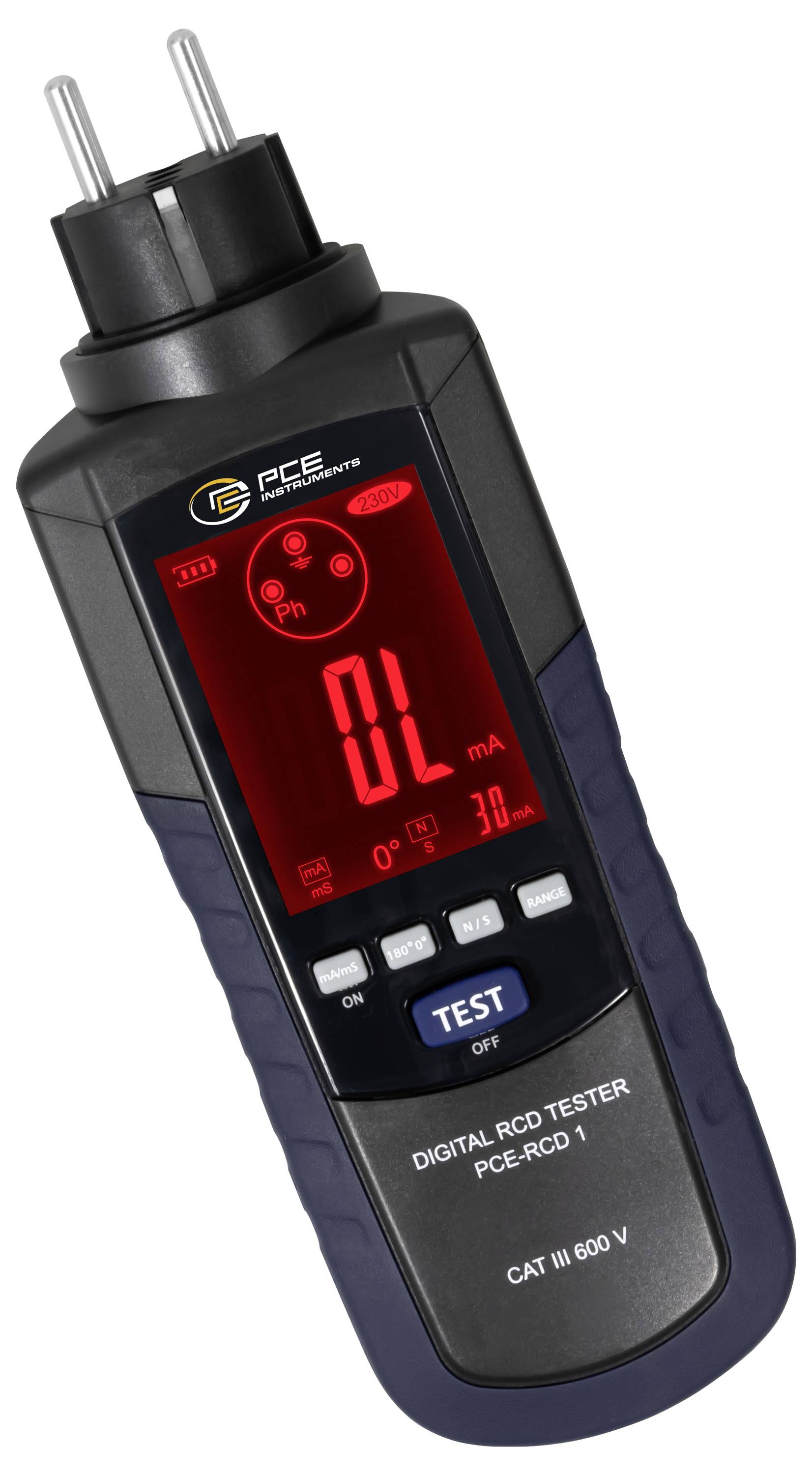

Přenosný digitální tester RCD s červeným displejem zobrazujícím "OL mA" a velkým tlačítkem TEST.

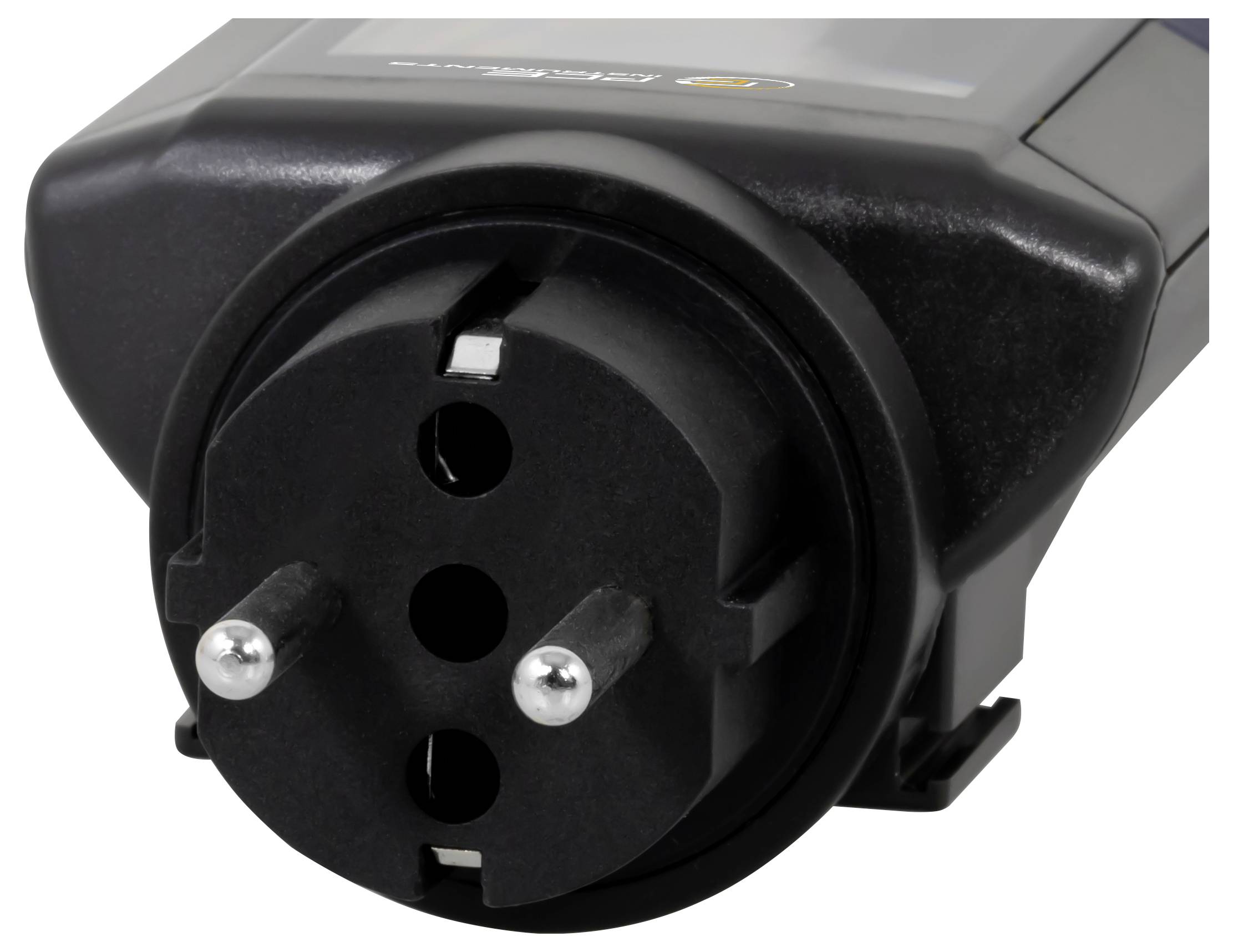

Detailní záběr černého elektrického zásuvného adaptéru se dvěma kulatými kovovými kolíky a otvorem kruhové zásuvky.

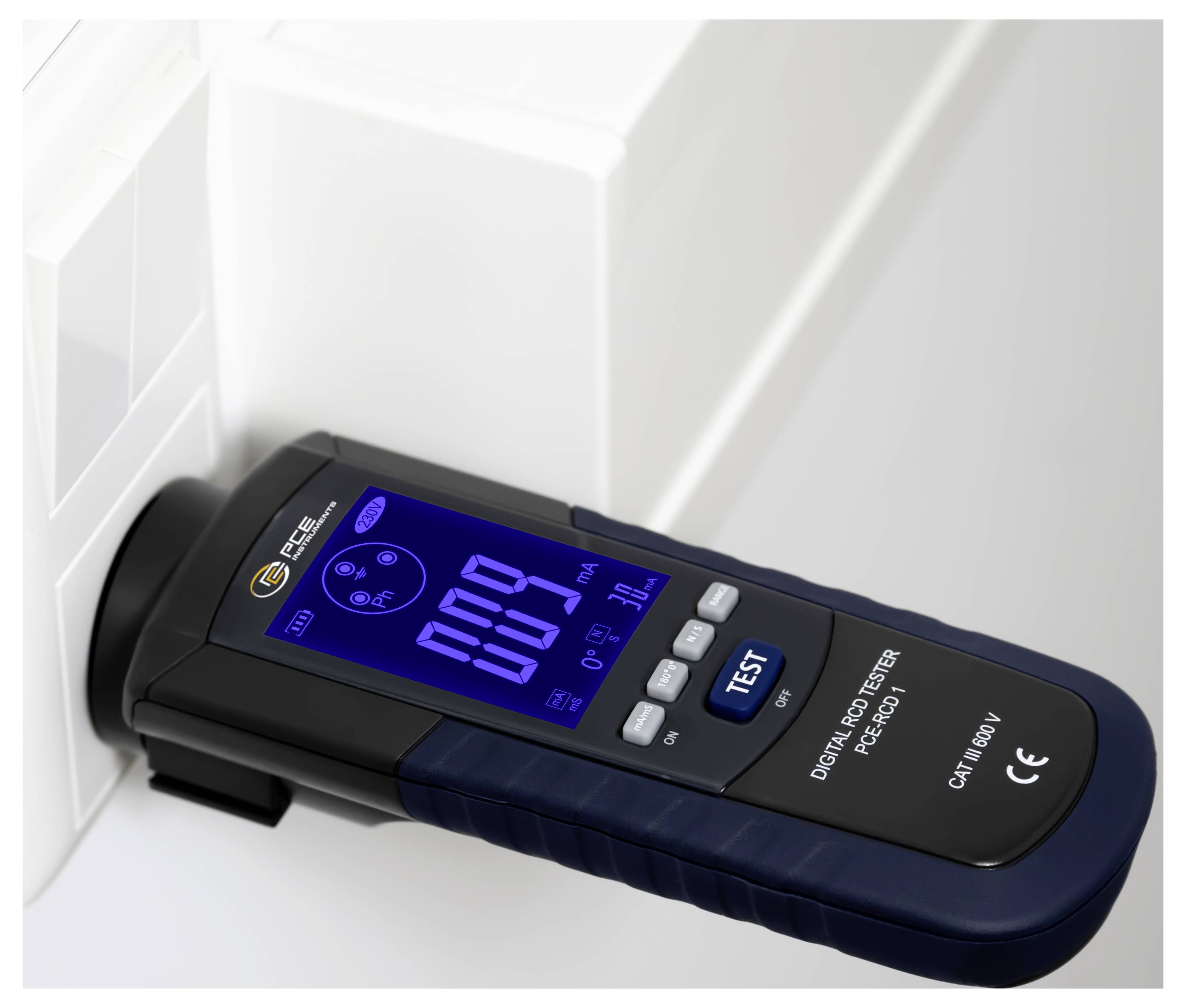

Digitální vlhkoměr opřený o zeď, zobrazující modrý podsvětlený displej s údajem "000".

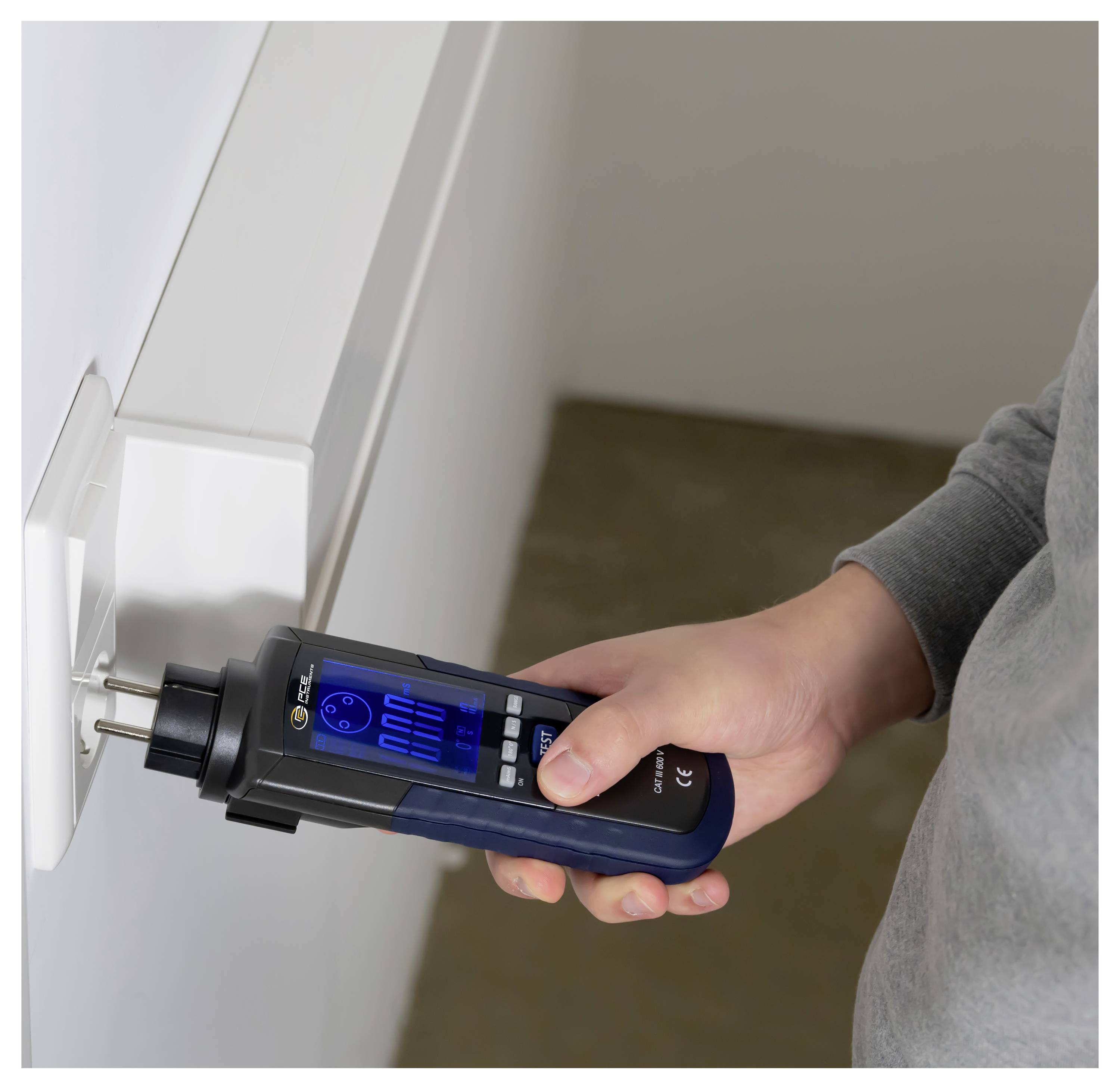

Osoba používající zástrčkový wattmetr k měření spotřeby elektřiny ze zásuvky na zdi.

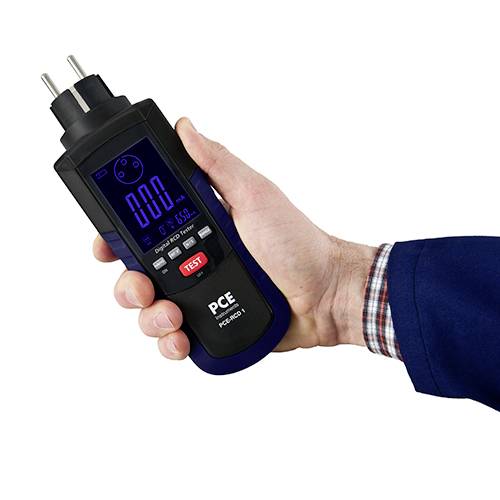

Měřicí přístroj pro měření proudu a napětí. Jedna ruka drží přístroj. Displej ukazuje „0,0". Přístroj má síťovou zástrčku nahoře.

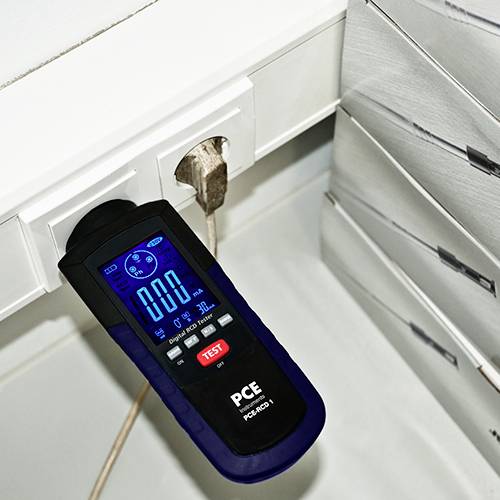

Elektrické měřicí zařízení je připojeno do elektrické zásuvky a na displeji zobrazuje '0.00', což představuje aktuální měřicí stav.

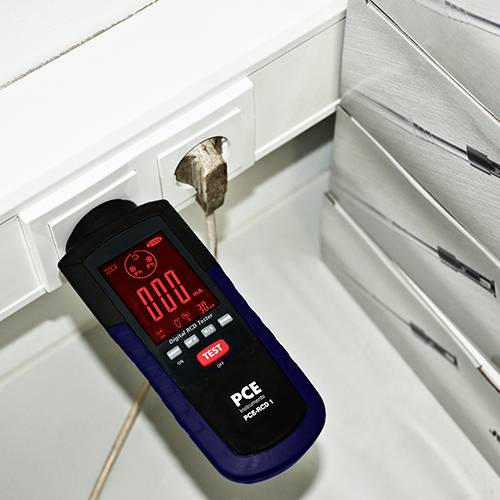

Měřicí přístroj měří zemní odpor v elektrické zásuvce. Displej ukazuje '0,00 Ohmů'. Přístroj značky PCE, model PCE-ECT 50.

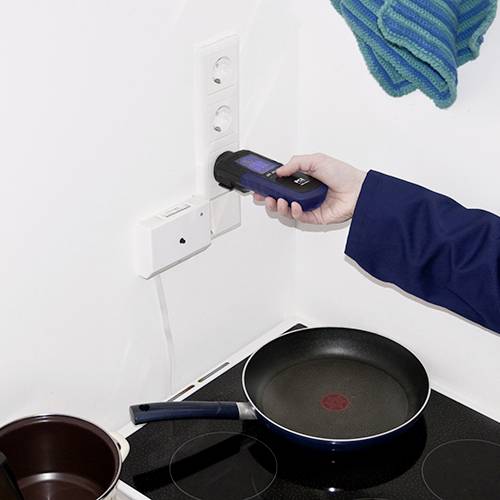

Osoba v modré bundě drží měřič spotřeby energie zasunutý do elektrické zásuvky. Vedle toho stojí hrnec na sporáku.

1/9

Datasheety: (PDF)

Okamžité doručení: St 2. 9.

27 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 938,02 Kč / kus)

3 938,02 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

VDE TESTER PCE-RCD 1

Zkušební proud volitelný od 10 mA do 650 mA
Varování při překročení max. Vstupního napětí
Chybějící uzemnění, zemní potenciál nad 50 V.
Měří dobu vybavení proudového spínače
Dobré / špatné hodnocení díky barvě displeje
EN 61010
CAT III 600 V

Technické parametry

Displej 3 digitů, s podsvícením (modrá a červená) Typy RCD Normal nebo selektivní RCD Rozsah napětí 210 v... 240 v (vnější vodič pro neutrální vodič) 50/60 Hz Varování Příliš vysoké vstupní napětí Chybějící uzemnění Zemní potenciál nad 50 V. Okolní teplota Provoz: -15 °C... +45 °C Skladování: -25 °C +70 Třída ochrany IP 40 Hmotnost 340 g Rozměry 71 x 210 x 51 mm Napájení 4 x 1,5 v AA POUŽITÉ NORMY EN 61010-1: CAT III 600 V EN 61557-6 EN 61236 (EMC)

Kategorie produktu: instalační tester

: bez certifikátu

Kategorie měření: CAT III 600 V

Rozm.: (d x š x v) 71 x 51 x 210 mm

Hmotnost: 340 g

: IP40 (čelní strana)

Rozsah měření VDE: odpor
proud
napětí

Norma DIN: DIN VDE 0100

Displej: digitální (LCD)

Šířka: 51 mm

V: 210 mm

Délka: 71 mm

Napájení VDE: na baterie
napájení z el. sítě
230 V AC
400 V AC

Paměť (VDE): ne

Typ: PCE-RCD 1

Norma VDE: 0100-600

Vlastnosti: RCD/FI test

Ke stažení

List technických údajů

List technických údajů 2452606 PCE Instruments PCE-RCD 1 instalační tester, Norma VDE 0100-600, PCE-RCD 1, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452606 PCE Instruments PCE-RCD 1 instalační tester, Norma VDE 0100-600, PCE-RCD 1, EN a DE menu

Popis

VDE tester Rychlé testování proudových chráničů / volitelných zkušebních proudů / určuje vypínací proud a dobu aktivace / selektivní nebo normální FI spínač / tento VDE tester určuje vypínací proud a vypínací čas proudových chráničů FI. Různé volitelné zkušební proudy umožňují velmi flexibilní použití tohoto VDE testeru. V každé domácí instalaci jsou zahrnuta zařízení pro ochranu proti poruchovému proudu. Ty přeruší napájení, jakmile dojde k chybovému proudu. Tester VDE umožňuje proudit a určit, při kterém chybovém proudu spínač reaguje. Rovněž se měří doba reakce. Tyto dva parametry vypínací proud a vypínací čas jsou z hlediska bezpečnosti relevantní parametry proudového spínače. Obsluha tohoto VDE testeru je velmi jednoduchá. Kromě maximálního testovacího proudu můžete nastavit druh ochranného spínače FI (normální nebo selektivní) a také zda má být nastaven vypínací proud nebo vypínací čas. Dále lze vybrat, zda má zkušební proud začít s pozitivní nebo negativní polovlnou. Jakmile se všechna nastavení provedou, měření se spustí stisknutím tlačítka. Pomocí barvy displeje VDE zkoušečka okamžitě vydá vyhodnocení dobré/špatné. Na velkém LCD displeji lze odečíst naměřenou hodnotu. Při příliš velkém vstupním napětí nebo při chybějícím uzemnění, a v případě zemnícímu potenciálu větším než 50 v, vydá VDE tester výstražný signál.
