Metrel MI 3309 BT VDE tester, Kalibrováno dle (ISO), Norma VDE 0701-0702, 0404, 20992135, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (24 866,94 Kč / kus)
24 866,94 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Tester přístrojů VDE 0701-0702
- Grafický LCD displej s rozlišením 128 x 64 pixelů a s podsvícením
- Podpora aplikace pro operační systém Android
- Komunikace přes Bluetooth s tiskárnou, čtečkou čárového kódu a počítačem
- Grafický displej umožňuje snadné čtení výsledků, údajů, parametrů měření a hlášení.
- Na stranách LCD displeje se nacházejí velké zelené a červené LED indikátory pro další indikaci výsledku (vyhovuje/nevyhovuje).
- Větší flash paměť pro ukládání výsledků měření a parametrů (průměrně lze uložit přibližně 1 500 výsledků kontrol, včetně jejich parametrů)
- Dva komunikační porty (USB a RS232C) pro komunikaci s PC a čtečkou kódu
- Integrované hodiny reálného času
- Systém QR a čárových kódů pro rychlý výběr kódu testu a pro identifikaci měřeného spotřebiče
- Programovatelné mezní hodnoty pro vyhodnocení (vyhovuje/nevyhovuje)
- Plně kompatibilní s novým PC softwarem PATLink PRO od společnosti Metrel, který je součástí standardního provedení
- Stahování, zobrazení, tisk a export výsledků zkoušek
- Volitelný PC software pro počítač PATLink PRO Plus (rozšířená analýza kontroly a vytváření profesionálních zpráv o měření)
- Lehké a přenosné provedení
- Přístroj je vybaven integrovaným dobíjecím obvodem je napájen dobíjecím akumulátorem.
- Přístroj může být napájen ze sítě nebo akumulátorů.
Technické parametry
- Kategorie produktu
VDE tester
ISO
- Kategorie měření
CAT II 300 V
- Rozhraní
USB
RS232
- Rozm.
(d x š x v) 230 x 140 x 80 mm
- Hmotnost
1.2 kg
IP40
- Rozsah měření VDE
odpor ochranného vodiče
izolační odpor
náhradní výbojový proud
test vedení
dotykový proud
napětí
proud
výkon
- Norma DIN
DIN EN 61557
- Displej
digitální (LCD)
- Šířka
140 mm
- V
80 mm
- Délka
230 mm
- Průběh zkoušky
automatický
- Napájení VDE
na baterie
- Paměť (počet míst)
1500
- Paměť (VDE)
ano
- Typ
MI 3309 BT
- Norma VDE
0701-0702
0404
Ke stažení
List technických údajů
List technických údajů 1300159 Metrel MI 3309 BT VDE tester, Kalibrováno dle (ISO), Norma VDE 0701-0702, 0404, 20992135, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1300159 Metrel MI 3309 BT VDE tester, Kalibrováno dle (ISO), Norma VDE 0701-0702, 0404, 20992135, EN a DE menu
Bezpečnostní list
Bezpečnostní list 1300159 Metrel MI 3309 BT VDE tester, Kalibrováno dle (ISO), Norma VDE 0701-0702, 0404, 20992135, EN a DE menu
Popis
Nový multifunkční měřicí přístroj MI 3309 BT DeltaGT je určen k provádění revizí u přenosných elektrických spotřebičů. Napájení je možné pomocí akumulátorů i ze sítě. Přístroj obsahuje jedinečnou měřicí technologii PRCD, která brání zapnutí RCD sítě během měření. Díky duálnímu napájení lze pomocí MI 3309 navzdory jeho lehké konstrukci provádět měření, která obvykle umožňují pouze velké a těžké přístroje (např. měření rozdílového unikajícího proudu, dotykového unikajícího proudu, spotřeby proudu atd.). Pro provedení kontroly na pevně nainstalovaných zařízeních je přístroj vybaven dodatečnými vstupy. Díky velkému podsvícenému LCD displeji, dvěma LED indikátorům (vyhovuje/nevyhovuje) a obrazovce nápovědy pro každé měření je používání přístroje srozumitelné a snadné. Totéž platí i pro manipulaci s ním. MI 3309 může do paměti uložit přibližně 1500 kontrol (včetně parametrů měření), které se ukládají na PC pro další zpracování a vytváření zpráv o testech (software je obsažen ve standardním provedení). Lehká konstrukce, předprogramované a uživatelem definované zkušební postupy a volitelný QR systém pro čtení čárových kódů dělají z MI 3309 ideální měřicí přístroj pro velký počet profesionálních testů přenosných zařízení. Pokročilé možnosti komunikace MI 3309 podporují tisk štítků přes Bluetooth nebo RS232 a čtečku kódů přes Android / RS232. Přístroj navíc podporuje také použití RFID skeneru pro čtení/zápis na RFID čipy.
Provedení
- Zkouška funkčnosti a vizuální kontrola
- Odpor ochranného vodiče
- Izolační odpor; izolační odpor izolovaných a přístupných částí vedení
- Náhradní unikající proud; náhradní unikající proud izolovaných a přístupných částí vedení
- Kontrola rozdílového unikajícího proudu
- Dotykový unikající proud
- Test proudových chráničů PRCD
- Test vvýkonu
- Test polarity IEC vedení
- Proud a unikající proud pomocí proudových kleští
- Měření (skutečné) efektivní hodnoty napětí

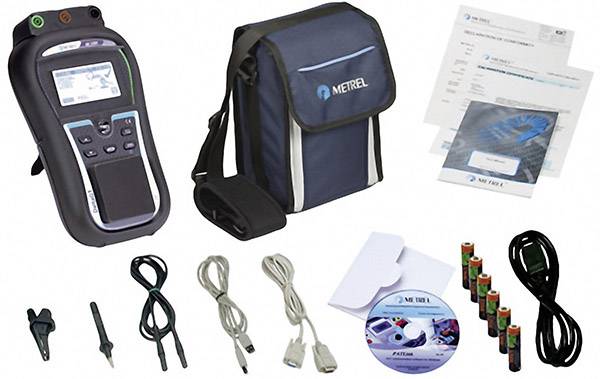

Obsah balení
- MI 3309 BT DeltaGT
- Polstrovaná brašna
- IEC-Kabel, 2 m, 2 ks
- Zkušební kabel 1,5 m, černý
- Zkušební kabel 1,5 m, zelený
- Zkušební kabel 1,5 m, hnědý
- Černá krokosvorka
- Zelená krokosvorka
- Hnědá krokosvorka
- Černá sonda
- Zelený měřicí hrot
- Hnědý měřicí hrot
- PC-Software PATLink PRO
- Kabel RS232
- Kabel USB
- Kalibrační certifikát
- Sada akumulátorů NiMH, 6 ks, typ AA
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
