Sonel MPI-502 instalační tester, Norma VDE 0100, WMDEMPI502, EN a DE menu

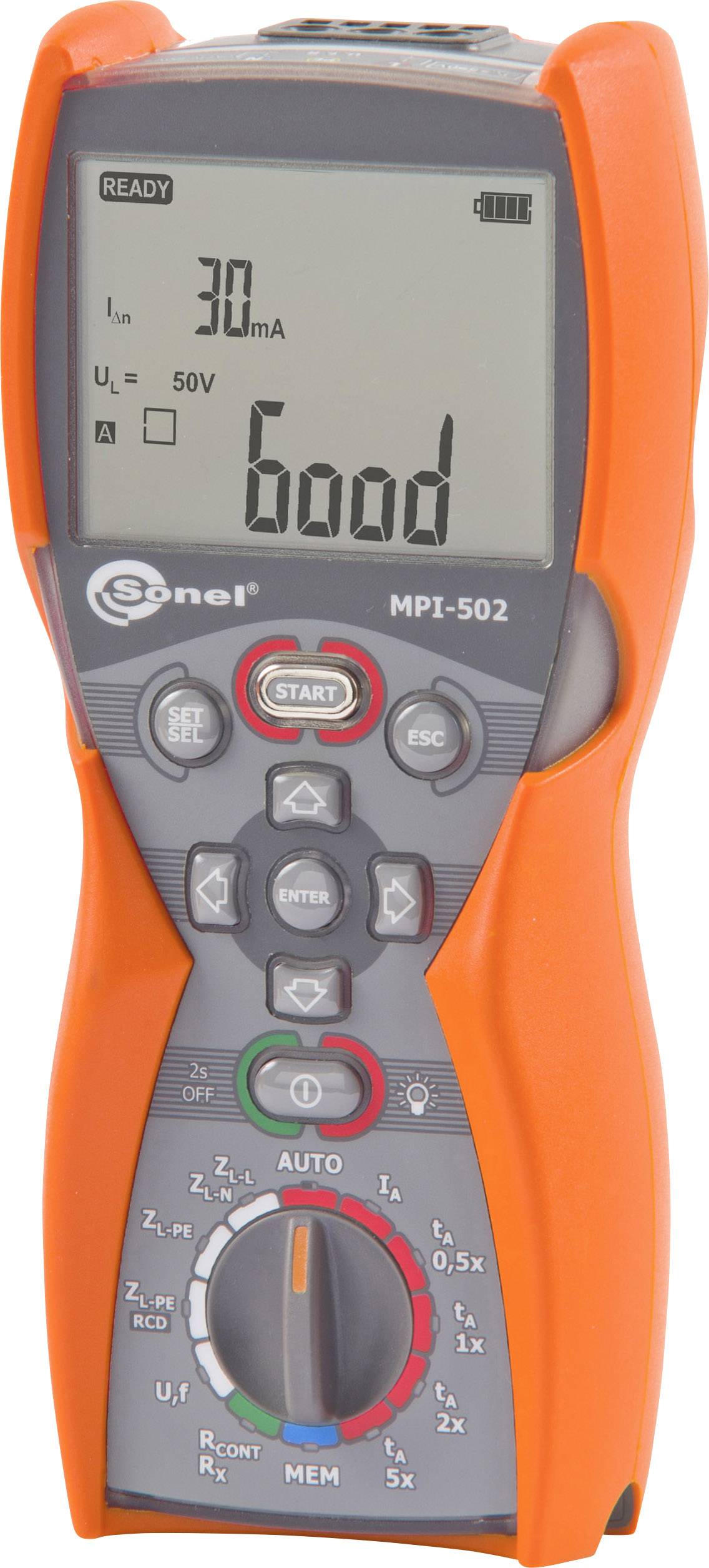

Oranžové elektrické testovací zařízení s displejem zobrazuje '30mA' a 'Good'. Obsahuje tlačítka a otočný ovladač pro různá nastavení.

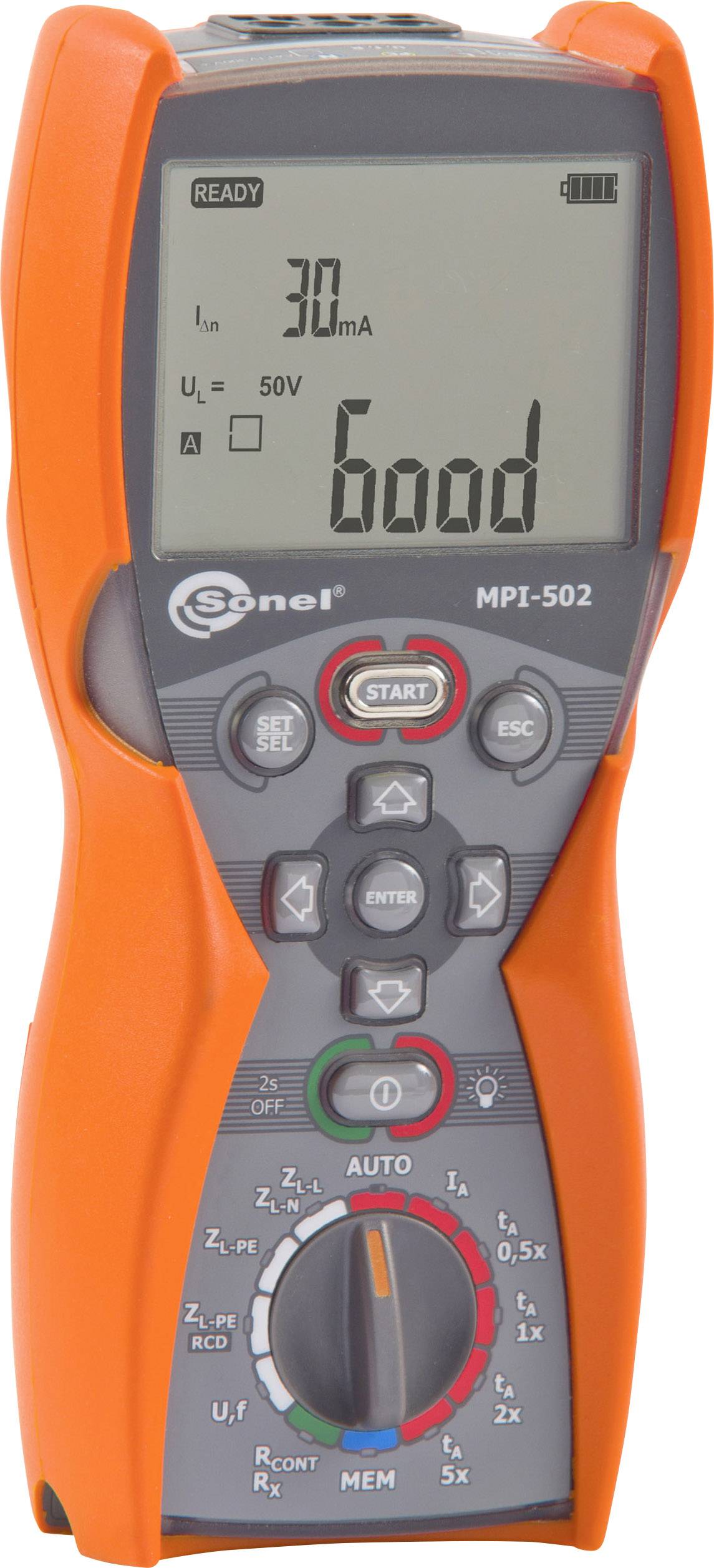

Oranžový digitální měřicí přístroj s displejem s indikací 'Good', klávesnicí pro ovládání a různými měřicími módy, ve svislém uspořádání.
Digitální měřicí přístroj s displejem zobrazuje '30 mA' a 'Good'. Má ovládací tlačítka a otočný knoflík s různými nastaveními.

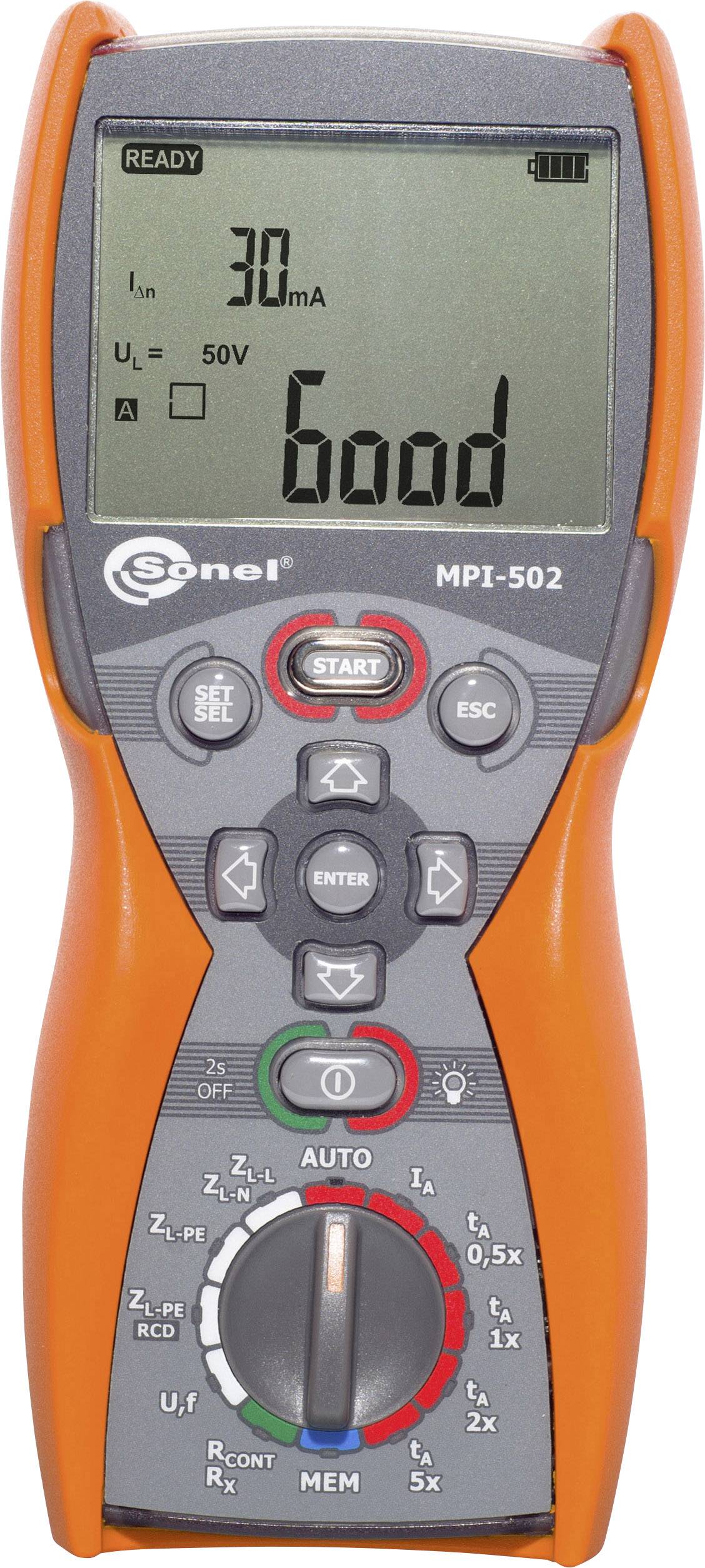

Multimetr s digitálním displejem zobrazujícím '30 mA' a '50V', obklopený funkčními tlačítky. Zařízení pro elektrické měření.
1/4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (33 335,00 Kč / kus)
33 335,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tester instalací VDE 0100 MPI-502

  • Měření impedance smyčky: ZL-PE, ZL-N, ZL-L pří síťovém napětí až 415V
  • Měření proudu: 7,6 A / 230 V a 13 A / 400 V
  • Měření také bez aktivace RCD
  • RCD/FI kontrola typ AC, A
  • Měření odporu ochranného vodiče ± 200 mA
  • Měření napětí AC
  • Měření frekvence
  • Automatické obrácení polarity L a N
  • Bezdrátový přenos dat
  • Paměť pro 990 naměřených hodnot
  • Zkušební přístroj podle IEC 60364-6-61

Technické parametry

  • Měření ZL-PE, ZL-N, ZL-L s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (5 % + 3 Digits); s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (5% + 3 Digits); s rozsahem 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (5% + 3 Digits). + 3 číslice); rozsah napětí: 180…270 V pro ZL-PE , ZL-N a 180…460 V pro ZL-L; frekvence: 50 Hz, 60 Hz; rozsah měření impedance smyčky ZL-PE bez aktivace RCD 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (6 % + 2 Digits). + 10 digitů); rozsah měření impedance smyčky ZL-PE bez aktivace RCD 20 - 199Ω: rozlišení: 0,1 Ω, přesnost: ± (6 % + 2 Digits). + 5 číslic); rozsah měření impedance smyčky ZL-PE bez aktivace RCD 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (6 % + 2 Digits). + 5 číslic); doba odezvy RCDnormal 0,5*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDnormal 1*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDnormal 2*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDnormal 5*v: rozsah: 0 - 40 ms: rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDselektiv 0,5*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDselektiv 1*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDselektiv 2*v: rozsah: 0 - 200 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); doba odezvy RCDselektiv 5*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: ± (2 % + 2 Digits). + 2 digity); vypínací proud RCD typ AC 10 mA: rozsah: 3,3 - 10,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 30 mA: rozsah: 9,0 - 30,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 100 mA: rozsah: 33,0 - 100,0 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 300 mA: rozsah: 90 - 300,0 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 500 mA: rozsah: 150 - 500,0 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ A 10 mA: rozsah: 4 - 20 mA, rozlišení: 0,1 mA, měření proudu: 0,35 - 2,0xIn, přesnost: ±10 % v; vypínací proud RCD typ A 30 mA: rozsah: 12,5 - 42,0 mA, rozlišení: 0,1 mA, měření proudu: 0,35 - 1,4,0xIn, přesnost: ±10 % v; vypínací proud RCD typ A 100 mA: rozsah: 40,0 - 140,0 mA, rozlišení: 1 mA, měření proudu: 0,35 - 1,4xIn, přesnost: ±10 % v; vypínací proud RCD typ A 300 mA: rozsah: 120... 420 mA, rozlišení: 1 mA, měření proudu: 0,35 - 1,4xIn, přesnost: ±10 % v; rozsah měření odporu ochranného vodiče ± 200 mA 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 20,00 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 200 - 400 Ω: rozlišení: 1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); měření zemního odporu RE pro RCD 10 mA: rozsah: 0,01 - 5,00 Ω, rozlišení: 0,01 kΩ, měření proudu: 4 mA, přesnost: 0 - +10 % + 2 Digits). ± 8 číslice; měření zemního odporu RE pro RCD 30 mA: rozsah: 0,01 - 1,66 kΩ, rozlišení: 0,01 kΩ, měření proudu: 12 mA, přesnost: 0 - +10 % + 2 Digits). ± 5 číslice; měření zemního odporu RE pro RCD 100 mA: rozsah: 1 - 500 Ω; rozlišení: 1 Ω, měření proudu: 40 mA, přesnost: 0...+5 % + 2 Digits). ± 5 číslice; měření zemního odporu RE pro RCD 300 mA: rozsah: 1 - 166 Ω, rozlišení: 1 Ω, měřicí proud: 120 mA, přesnost: 0...+5 % + 2 Digits). ± 5 číslice; měření zemního odporu RE pro RCD 500 mA: rozsah: 1 - 100 Ω, rozlišení: 1 Ω, měřicí proud: 200 mA, přesnost: 0...+5 % + 2 Digits). ± 5 číslice); rozsah napětí 0 - 9,9 V, rozlišení: 0,1 V, měřicí proud: 0,4x, přesnost: 10 % + 2 Digits). ± 5 číslice; rozsah napětí 10 - 99,9 V, rozlišení: 0,1 V, měřicí proud: 0,4x, přesnost: 0 až 15 % + 3 Digits); rozsah měření napětí 0,0 - - 299,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 2 Digits). + 6 číslic); rozsah měření napětí 300 - 500 V, rozlišení: 1 V, přesnost: ± (2 % + 2 Digits). + 2 digity); rozsah frekvence 45…65 Hz: rozlišení: 0,1 Hz, přesnost: ± (0,1 % + 2 Digits). + 1 číslic)
Kategorie produktu

instalační tester

bez certifikátu

Kategorie měření

CAT IV 300 V

Rozhraní

USB

Rozm.

(d x š x v) 160 x 305 x 265 mm

Hmotnost

1.88 kg

IP67

Rozsah měření VDE

smyčková impedance

impedance vedení

odpor

odpor ochranného vodiče

dotykový proud

napětí

proud

frekvence

Norma DIN

DIN IEC 60364

Displej

digitální (LCD)

Přesnost

0.1 %

Šířka

305 mm

V

265 mm

Délka

160 mm

Průběh zkoušky

automatický

Napájení VDE

na baterie

Paměť (počet míst)

990

Paměť (VDE)

ano

Typ

MPI-502

Norma VDE

0100

Vlastnosti

RCD/FI test

Ke stažení

List technických údajů

List technických údajů 1427976 Sonel MPI-502 instalační tester, Norma VDE 0100, WMDEMPI502, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1427976 Sonel MPI-502 instalační tester, Norma VDE 0100, WMDEMPI502, EN a DE menu

Popis

Zkušební přístroj VDE 0100 MPI-502 od Sonel je nejmenší a nejpraktičtější provedení řady MPI. Je ideální pro rychlé přezkoušení Rcd a Pojistek v instalacích a elektrických zařízení. Perfektní kombinace velké a měřicí technice je MPI-502 pro zkušební přístroj pro každého kufru s nářadím.

Tento text byl přeložen strojově.

Provedení

  • Odolné, pogumované pouzdro IP67; multimetr formátu; CAT IV 300V; zkušební vodiče s banánkovými zásuvkami. měřicí hroty; krokosvorky; přenos dat přes OR-1 adaptér; brašna; baterie; software pro protokolování Sonel Reader

Obsah balení

  • Zkušební kabel s UNI zástrčkou s ochranným kontaktem (WS-05)
  • Zkušební kabel s banánkovou zásuvkou 1,2 m, červená
  • Zkušební kabel s banánkovou zásuvkou, 1,2 m, žlutá
  • Zkušební kabel s banánkovou zásuvkou, 1,2 m, modrá
  • Měřicí hrot s banánkovou zásuvkou, červená
  • Měřicí hrot s banánkovou zásuvkou, modrá
  • Krokosvorka K02, žlutá
  • OR-1 přijímač
  • Brašna M6
  • Poutko
  • Kalibrační protokol
  • .
  • Baterie
  • Software Sonel Reader

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
