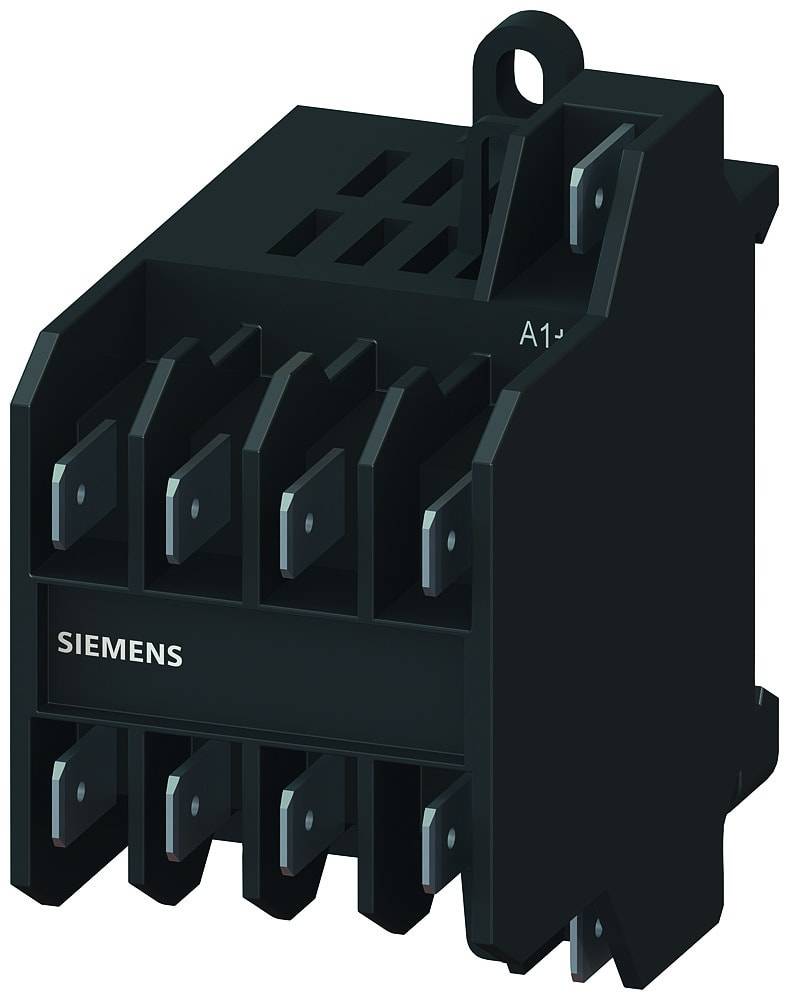

Siemens 3TG1010-1AC2 motorový stykač 4 spínací kontakty 4 kW s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks | Conrad Electronic | Conrad CZ

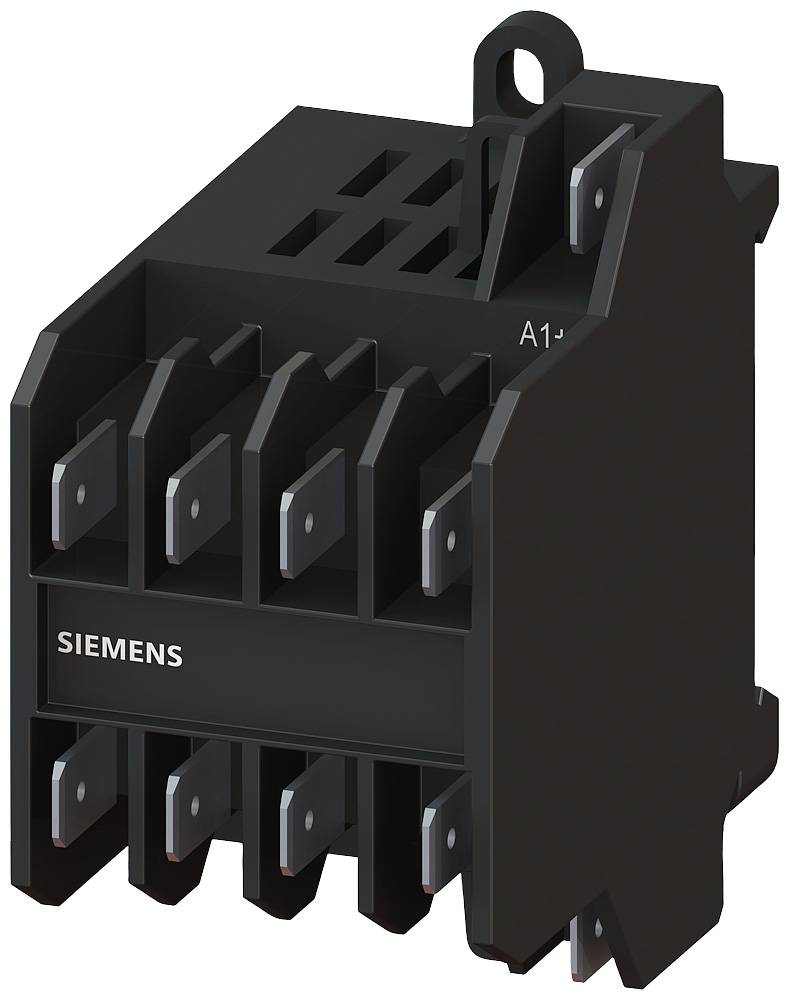

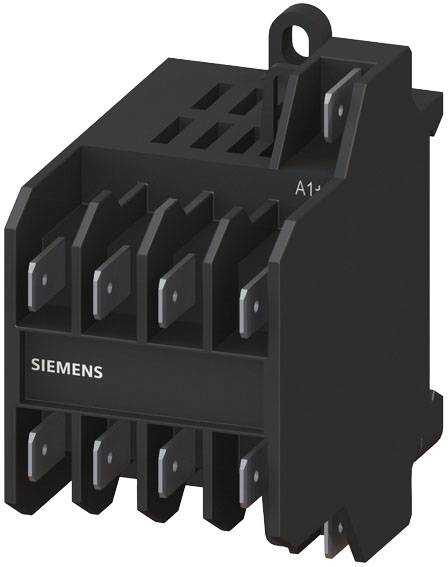

Černý Siemens stykač pro řízení elektrických obvodů. Viditelné jsou připojovací svorky a nápis s 'A1+'.

Černý Siemens stykač pro řízení elektrických obvodů. Viditelné jsou připojovací svorky a nápis s 'A1+'.

Rozváděč s různými elektronickými komponenty a kabely. Nahoře vpravo signalizační světlo v barvách červené, žluté a zelené.

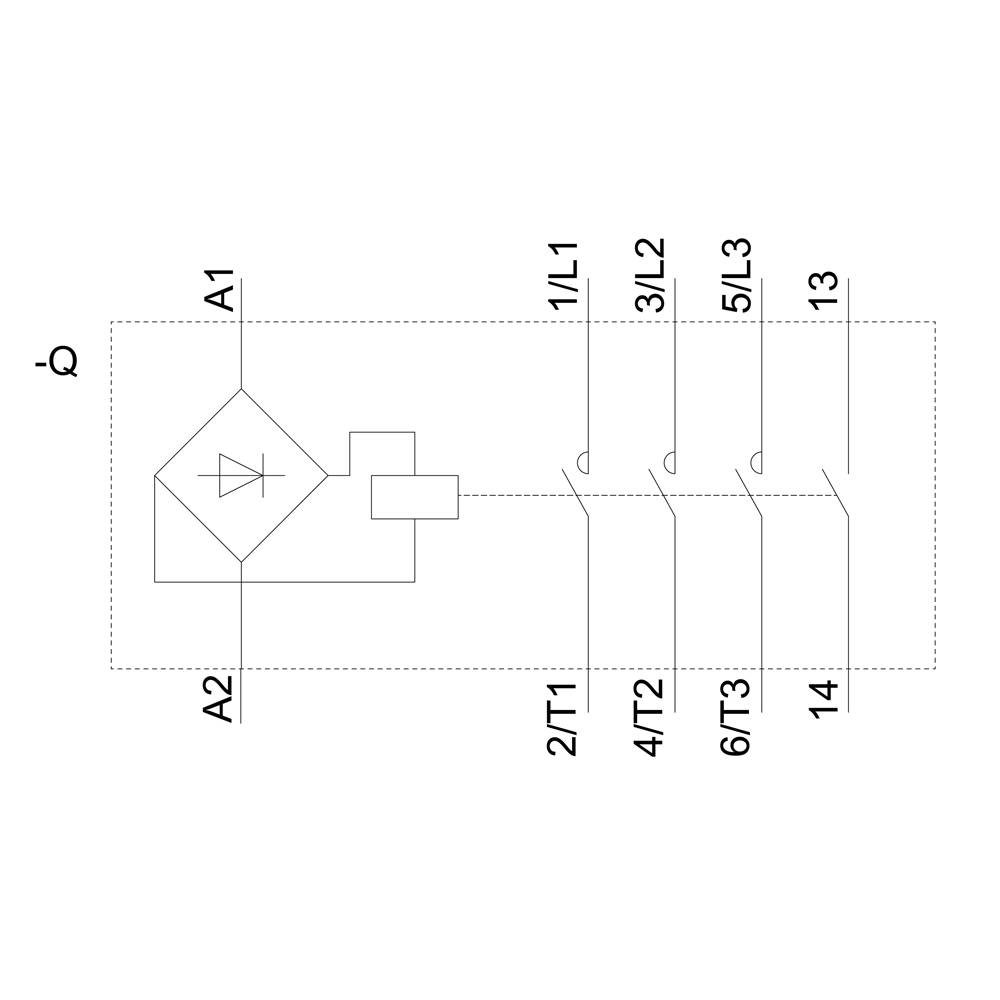

Schéma zapojení stykačového ovládacího obvodu s popisy: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

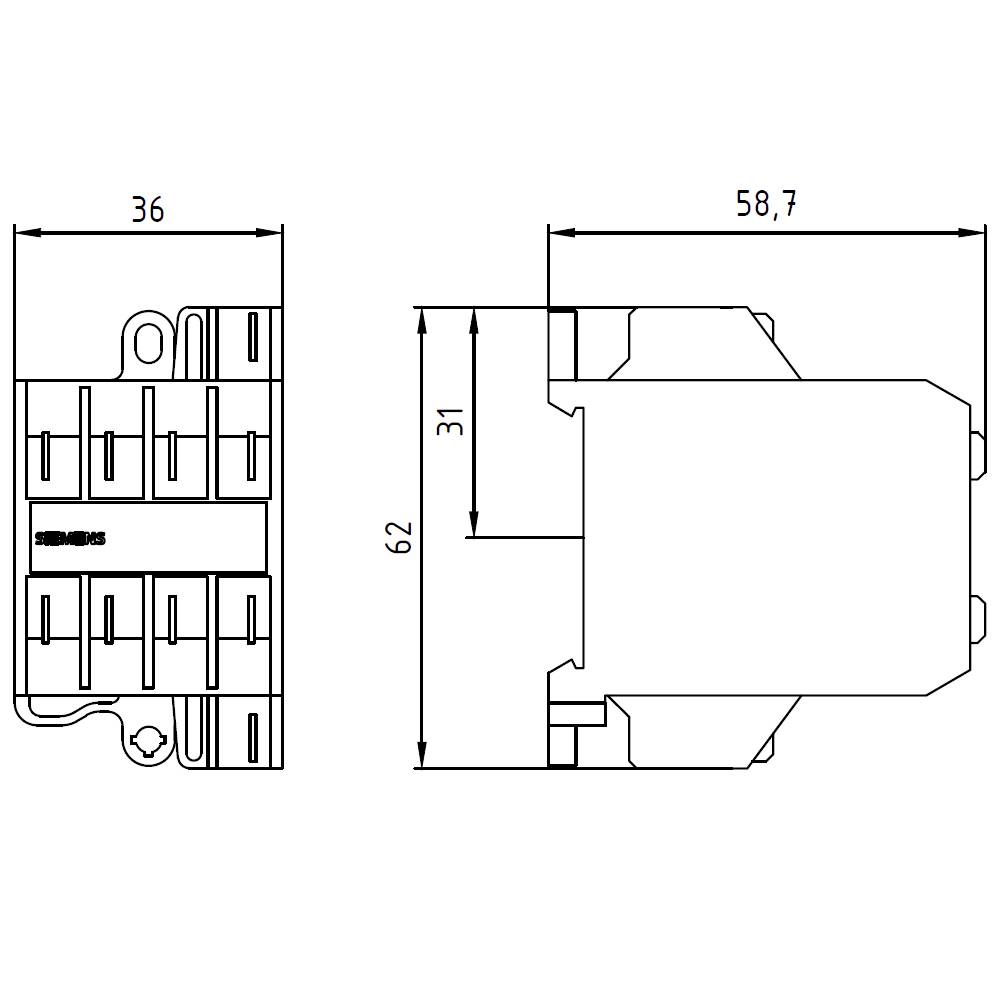

Technický výkres relé s rozměry: 36 mm šířka, 62 mm výška, 58,7 mm hloubka; zobrazuje boční a čelní pohled.

1/4

Ilustrační obrázek

Kategorie produktu

motorový stykač

Počet pólů

4pólový

Výkon

4 kW

Připojení

plochý konektor

Typ

3TG1010-1AC2

Datasheety: (PDF)

Siemens

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (658,26 Kč / kus)

7 057,02 Kč

-7 %

6 582,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / hlavních kontaktů: 3
Počet spínacích kontaktů / pro pomocné kontakty: 1
Provozní proud při AC-1 / při 400 v: 16 A.
Provozní proud při AC-3 / při 400 v: 8.4 A.
Sériové zapojení: Ano

Kategorie produktu: motorový stykač

Typ: 3TG1010-1AC2

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Konstantní proud (max.): 16 A

: 4 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: plochý konektor

: IP00

Min. teplota: -25 °C

Max. teplota: +55 °C

Šířka: 36 mm

V: 62 mm

Hloubka: 60 mm

Rozm.: (š x v x h) 36 x 62 x 60 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2863686 Siemens 3TG1010-1AC2 motorový stykač 4 spínací kontakty 4 kW s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Power relé, AC-3e/AC-3, 8,4 a, 4 kW / 3 v, 3pólová, AC 24 v, 45-450 Hz, pomocné kontakty: 1 s, plochý konektor 6,3 x 0,8 mm malý stykač SIRIUS 3TG10 pro spínání řídicích signálů v řídicím obvodu, např. pro domácí spotřebiče, zvedací zařízení nebo instalatérské zařízení.
Malá ochranná stykače 3TG10 se vyznačují malou šířkou. Pracují bez bručení, mají zabudovaný pomocný spínač a lze jej namontovat do libovolné polohy.
Malé stykače 3TG10 jsou v AC nebo DC ovládání, pro různé provozní proudy, s 4 spínacími kontakty nebo 3 spínacími a rozpínacím kontaktem a jsou k dispozici se šroubovacím nebo plochým konektorem.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Power relé, AC-3e/AC-3, 8,4 a, 4 kW / 3 v, 3pólová, AC 24 v, 45-450 Hz, pomocné kontakty: 1 s, plochý konektor 6,3 x 0,8 mm malý stykač SIRIUS 3TG10 pro spínání řídicích signálů v řídicím obvodu, např. pro domácí spotřebiče, zvedací zařízení nebo instalatérské zařízení.
Malá ochranná stykače 3TG10 se vyznačují malou šířkou. Pracují bez bručení, mají zabudovaný pomocný spínač a lze jej namontovat do libovolné polohy.
Malé stykače 3TG10 jsou v AC nebo DC ovládání, pro různé provozní proudy, s 4 spínacími kontakty nebo 3 spínacími a rozpínacím kontaktem a jsou k dispozici se šroubovacím nebo plochým konektorem.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
