Siemens 3TG1001-1AC2 motorový stykač 3 spínací kontakty, 1 rozpínací kontakt 4 kW s pomocným kontaktem Vhodné pro značku | Conrad Electronic | Conrad Electronic » All parts of success

Černý elektrický stykač Siemens, model 3RT2015-1BB41. Obdélníkový tvar, několik připojení, vhodný pro průmyslové aplikace.

Černý elektrický stykač Siemens, model 3RT2015-1BB41. Obdélníkový tvar, několik připojení, vhodný pro průmyslové aplikace.

Rozvaděč s různými elektrickými komponenty, jako jsou relé, pojistky a řídicí jednotky, s uspořádanými kabelovými spoji.

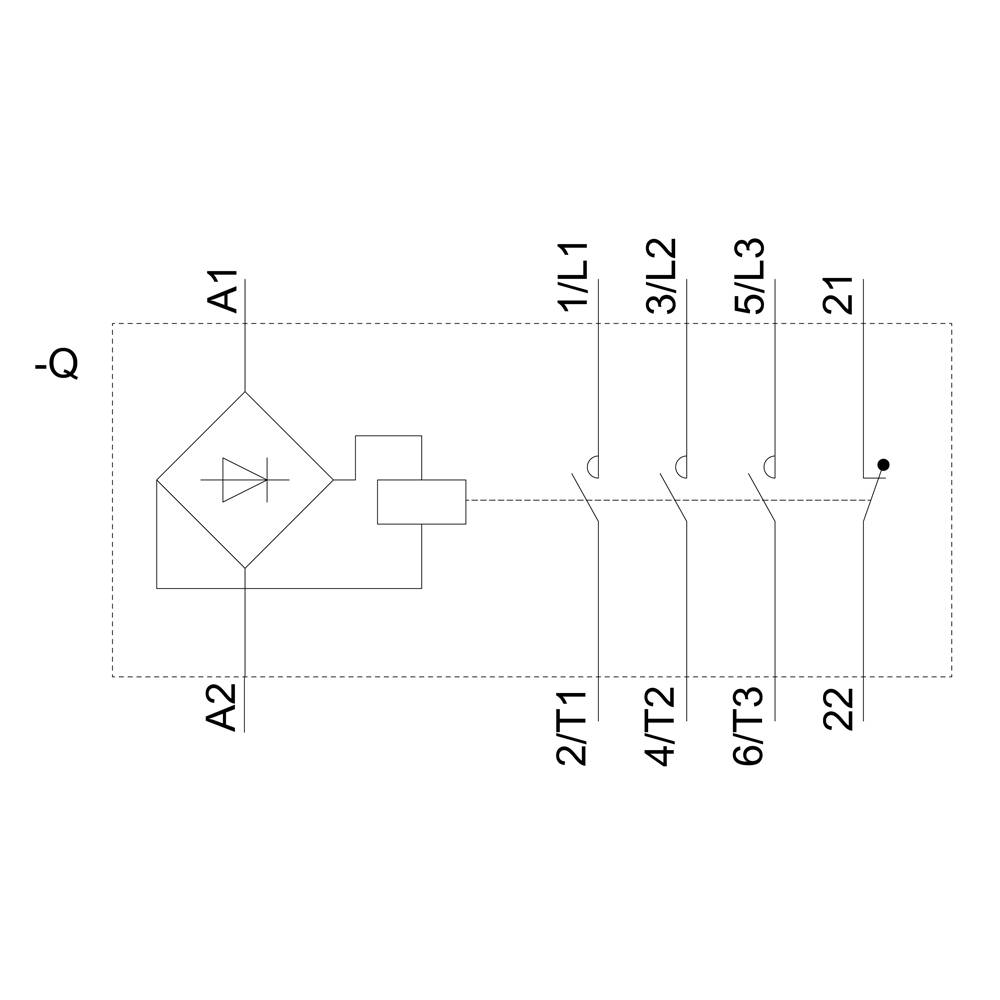

Schéma zapojení elektrického zařízení s přípojkami A1, A2, L1, L2, L3, T1, T2, T3, 21 a 22. Zobrazuje propojovací body a elektrické obvody.

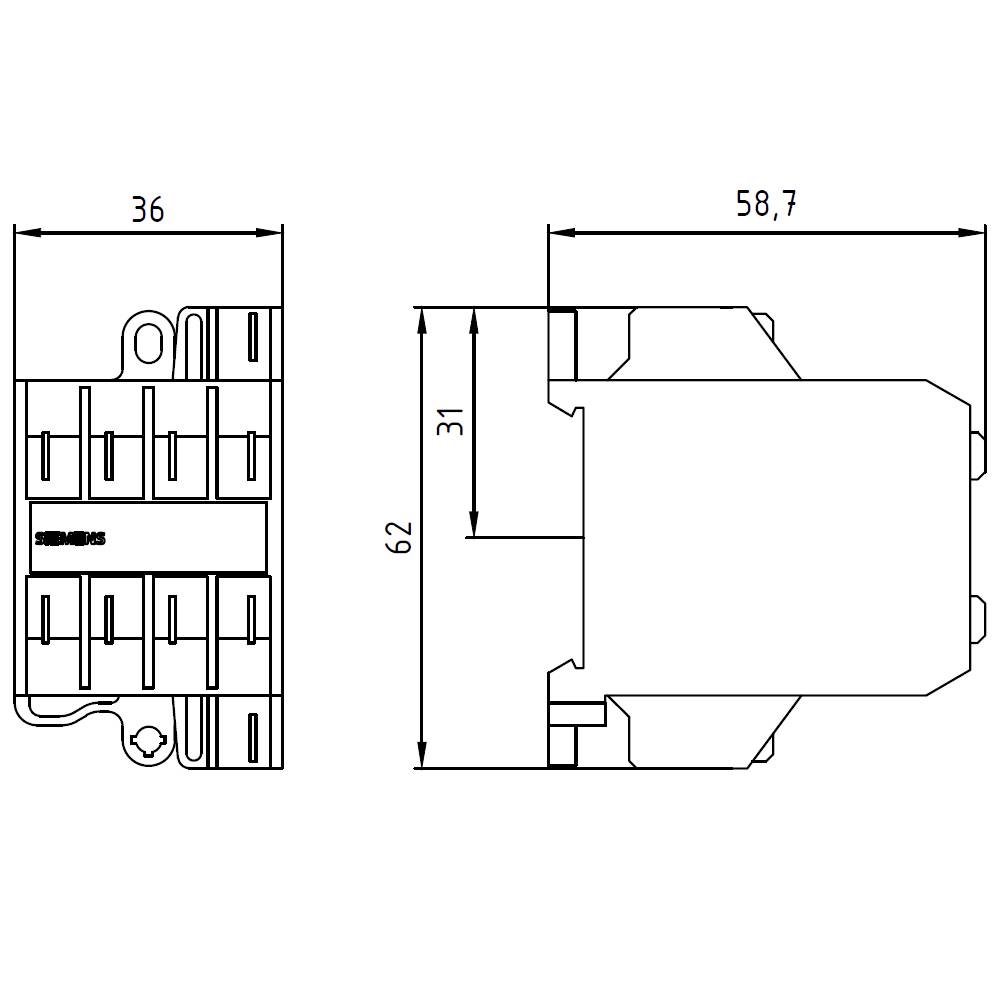

Technický výkres elektrické součástky s čelním a bočním pohledem. Rozměry: 36 x 62 mm čelní pohled, 58,7 x 31 mm boční pohled.

1/4

Ilustrační obrázek

Kategorie produktu

motorový stykač

Počet pólů

4pólový

Výkon

4 kW

Připojení

plochý konektor

Typ

3TG1001-1AC2

Datasheety: (PDF)

Siemens

Doručení: Út 27. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (8 417,36 Kč / kus)

8 417,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / hlavních kontaktů: 3
Počet rozpínacích kontaktů / pro pomocné kontakty: 1
Provozní proud při AC-1 / při 400 v: 16 A.
Provozní proud při AC-3 / při 400 v: 8.4 A.
Sériové zapojení: Ano

Kategorie produktu: motorový stykač

Typ: 3TG1001-1AC2

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty
1 rozpínací kontakt

Pomocný kontakt: 1 rozpínací kontakt

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 8.4 A

: 4 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: plochý konektor

: IP00

Min. teplota: -25 °C

Max. teplota: +55 °C

Šířka: 36 mm

V: 62 mm

Hloubka: 61 mm

Rozm.: (š x v x h) 36 x 62 x 61 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 0

: 0

: 1

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2863684 Siemens 3TG1001-1AC2 motorový stykač 3 spínací kontakty, 1 rozpínací kontakt 4 kW s pomocným kontaktem Vhodné pro značku

Popis

Power relé, AC-3e/AC-3, 8,4 a, 4 kW / 3 v, 3pólová, AC 24 v, 45-450 Hz, pomocné kontakty: 1 NC, plochý konektor 6,3 x 0,8 mm malý stykač SIRIUS 3TG10 pro spínání řídicích signálů v řídicím obvodu, např. pro domácí spotřebiče, zvedací zařízení nebo instalatérské zařízení.
Malá ochranná stykače 3TG10 se vyznačují malou šířkou. Pracují bez bručení, mají zabudovaný pomocný spínač a lze jej namontovat do libovolné polohy.
Malé stykače 3TG10 jsou v AC nebo DC ovládání, pro různé provozní proudy, s 4 spínacími kontakty nebo 3 spínacími a rozpínacím kontaktem a jsou k dispozici se šroubovacím nebo plochým konektorem.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Power relé, AC-3e/AC-3, 8,4 a, 4 kW / 3 v, 3pólová, AC 24 v, 45-450 Hz, pomocné kontakty: 1 NC, plochý konektor 6,3 x 0,8 mm malý stykač SIRIUS 3TG10 pro spínání řídicích signálů v řídicím obvodu, např. pro domácí spotřebiče, zvedací zařízení nebo instalatérské zařízení.
Malá ochranná stykače 3TG10 se vyznačují malou šířkou. Pracují bez bručení, mají zabudovaný pomocný spínač a lze jej namontovat do libovolné polohy.
Malé stykače 3TG10 jsou v AC nebo DC ovládání, pro různé provozní proudy, s 4 spínacími kontakty nebo 3 spínacími a rozpínacím kontaktem a jsou k dispozici se šroubovacím nebo plochým konektorem.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
