Name: Siemens 3RT2535-1AF00 stykač 2 rozpínací kontakty, 2 spínací kontakty 18.5 kW s pomocným kontaktem Vhodné pro značku (re
Brand: Siemens
SKU: 1700710
Availability: BackOrder

Elektrický výkonový spínač od Siemensu, vhodný pro řízení elektrických zařízení. Třífázové provedení, modelová řada Sirius.

Otevřená rozvodná skříň odhaluje elektronické komponenty. Skrz deštěm pokryté okno je nezřetelně vidět výrobní stroj.

Schéma elektrického obvodu se spínačem a dvěma relé. Popisy A1, A2, R1-R4, 1-4, 13 NO, 14 NO, 21 NC, 22 NC.

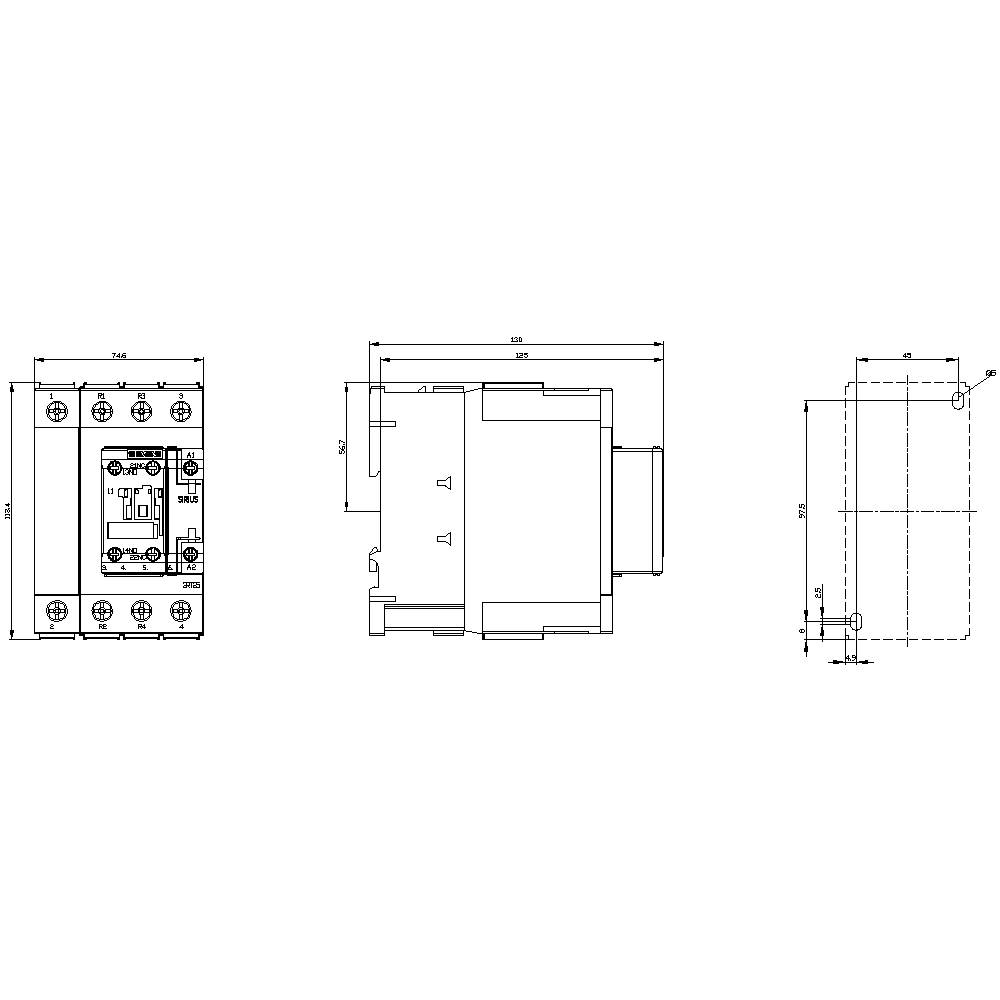

Technický výkres spínače se třemi pohledy: čelní pohled, boční pohled a pohled shora. Rozměry a detaily jsou vyznačeny.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Výkon

18.5 kW

Připojení

šroubovací

Typ

3RT2535-1AF00

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 280,17 Kč / kus)

4 280,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2535-1AF00

Konstrukční velikost: S2

Počet pólů: 4pólový

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 - 110 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 35 A

: 18.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 75 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 75 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 18.5 kW

: 2

: 2

: 1

: 1

: 35 A

: 60 A

: Screw connection

: AC

: 14.709975

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2035-1AP00 stykač 3 spínací kontakty 18.5 kW 230 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1430965

Okamžité doručení: Pá 23. 10.

4 KsConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Násobky: 1

3 293,39 Kč^*

Siemens 3RT2035-1NB30 stykač 3 spínací kontakty 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431002

Doručení: Pá 13. 11.

Conrad Electronic

18.5 kW

24 V/DC

Min.: 1

Násobky: 1

4 718,18 Kč^*

Siemens 3RT2036-1AC20-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747630

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AK60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747643

Doručení: St 4. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AM20-0UA0 stykač 3 spínací kontakty 25 PS 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1701786

Doručení: Po 2. 11.

80 KsConrad Electronic

25 PS

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AP00 stykač 3 spínací kontakty 22 kW 230 V/AC 50 A s pomocným kontaktem 1 ks

Objednací číslo:1431164

Okamžité doručení: Pá 23. 10.

8 KsConrad Electronic

22 kW

230 V/AC

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RT2036-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738185

Doručení: Pá 13. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AP60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1750900

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AV60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738381

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1NB30 stykač 3 spínací kontakty 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431165

Doručení: Pá 13. 11.

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Násobky: 1

5 362,81 Kč^*

Ke stažení

List technických údajů

List technických údajů 1700710 Siemens 3RT2535-1AF00 stykač 2 rozpínací kontakty, 2 spínací kontakty 18.5 kW s pomocným kontaktem Vhodné pro značku (re

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700710 Siemens 3RT2535-1AF00 stykač 2 rozpínací kontakty, 2 spínací kontakty 18.5 kW s pomocným kontaktem Vhodné pro značku (re

Popis

Ochrana, 2 S + 2 O, AC-3, 18,5 kW, 110 V/AC, 50 Hz, 4pólová, 2 S + 2 O, velikosti S2, šroubové připojení 1 S + 1 O ochrana integrovaný SIRIUS 3RT25 pro Polumschaltung při Hebezeugmotoren nebo pro spínání dvou oddělených zatížení. Které stykače 3RT25 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT25 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
