Siemens 3RH2921-1DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

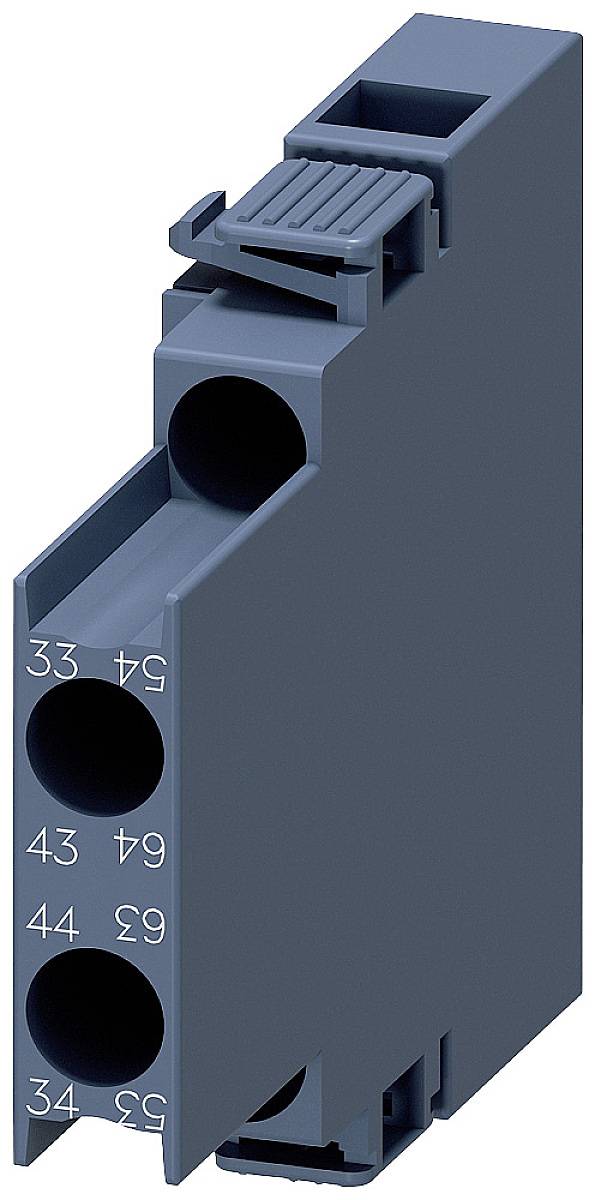

Modrá elektrická součástka s několika kulatými konektory. Na součástce jsou vytištěna čísla 33, 34, 43, 44, 53, 54, 63, 64.

Ilustrační obrázek

Průmyslová rozvodná skříň s otevřenými dvířky odhalující komplexní kabeláž. V pozadí výrobní hala, pohled skrz deštěm zarosené okno.

Diagram spínačů a příslušenství: Hlavní stykač uprostřed, obklopený pomocnými spínači, montážními sadami a montážním příslušenstvím. Číslované popisy vysvětlují jednotlivé komponenty.

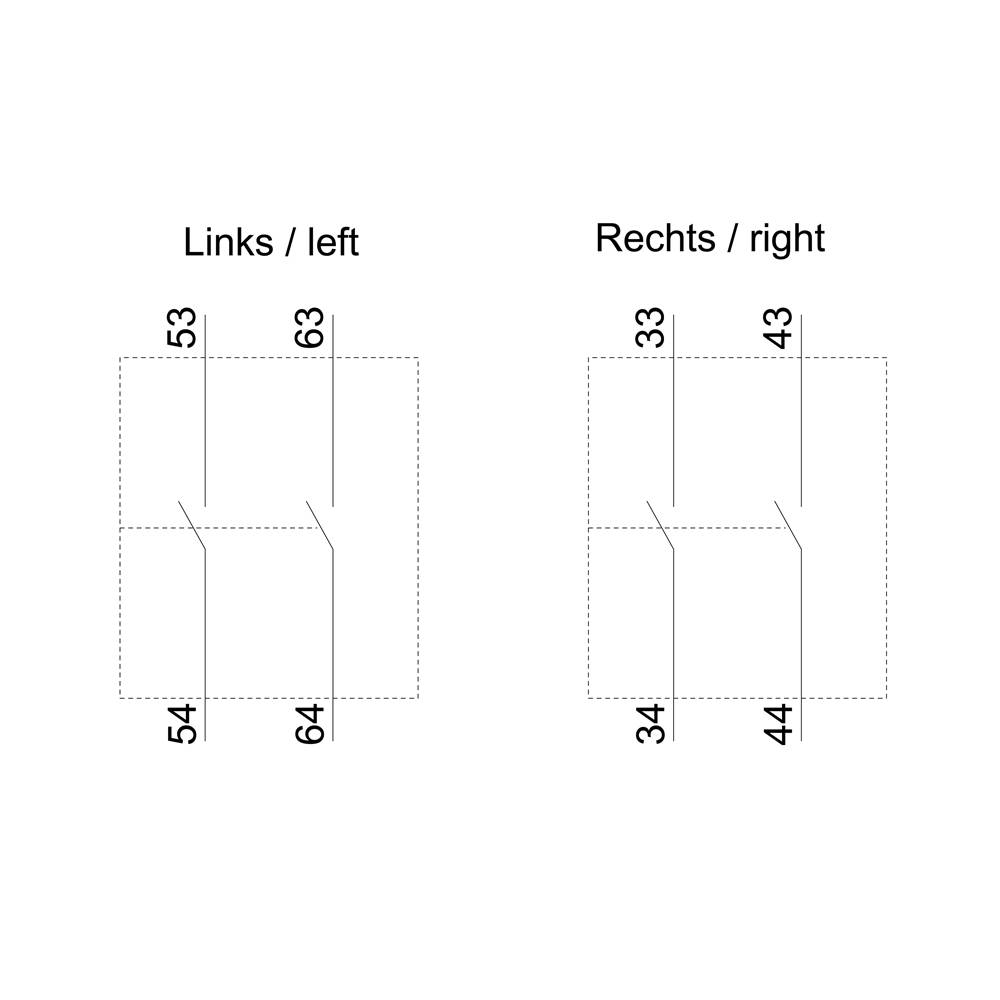

Graf zobrazuje dva sloupce: Vlevo s čísly '53', '63', '54', '64'; Vpravo s čísly '33', '43', '34', '44'. Každé číslo odkazuje na určitou pozici.

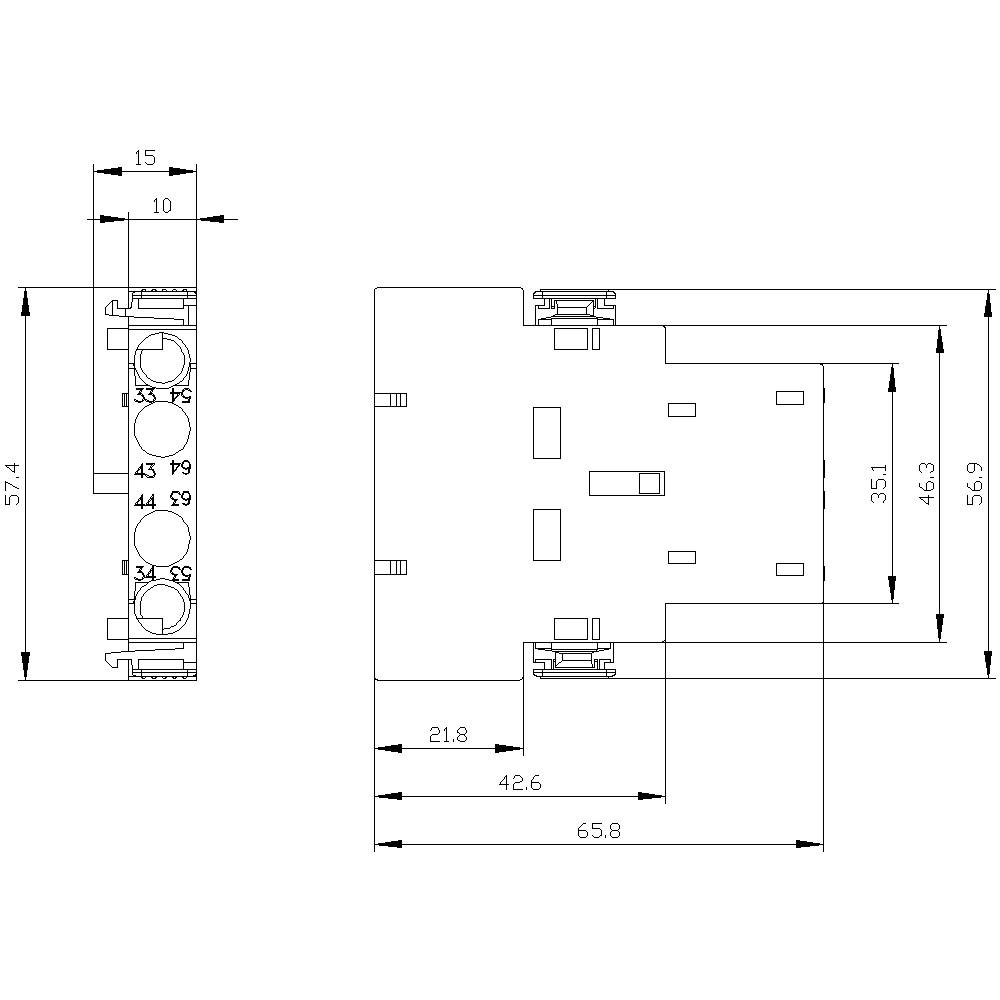

Technický výkres elektronické součástky s rozměry. Zobrazuje pohled shora a boční pohled s kótami v milimetrech.

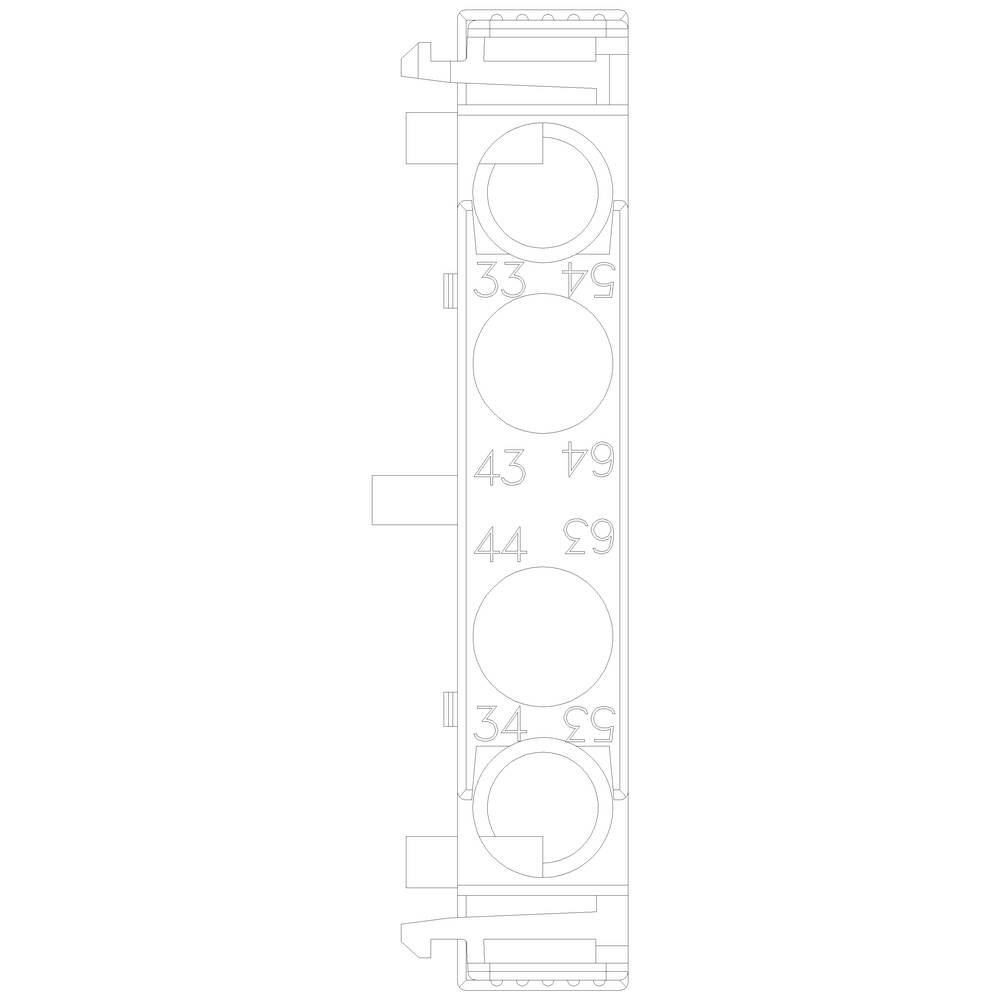

Technický výkres válcové součásti s číslovanými polohovými značkami od 33 do 74; detaily mechanické komponenty.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2921-1DA20

Konstrukční velikost

Datasheety: (PDF)

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (508,26 Kč / kus)

508,26 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Druh obalu: Piece

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2921-1DA20

Konstrukční velikost: S0

Typ spínání: okamžité spínání

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávací uchycení

Připojení: šroubová svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 57.4 mm

Hloubka: 66 mm

Rozm.: (š x v x h) 10 x 57.4 x 66 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 0

: 2

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1743713 Siemens 3RH2921-1DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743713 Siemens 3RH2921-1DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

Popis

Pomocný spínací blok, boční, 2 S, železniční 1 S, 1 S pro motorové stykače, velikost S0-S3 šroubové připojení R: 33 / 34, 43 / 44, D: 53 / 54 a 63 / 64, pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Bočně anbaubaren pomocný 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
