Name: Siemens 3RT2336-1NB30-4AA0 stykač 4 spínací kontakty 22 kW s varistorem 1 ks
Brand: Siemens
SKU: 1730075
Availability: BackOrder

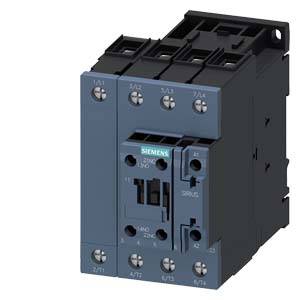

Elektrický stykač od Siemense s několika svorkami, především používaný pro řízení elektrických obvodů.

Pohled do prostředí továrny: vlevo otevřená rozvodná skříň s kabely a elektronickými komponenty, vpravo okno s kapkami deště.

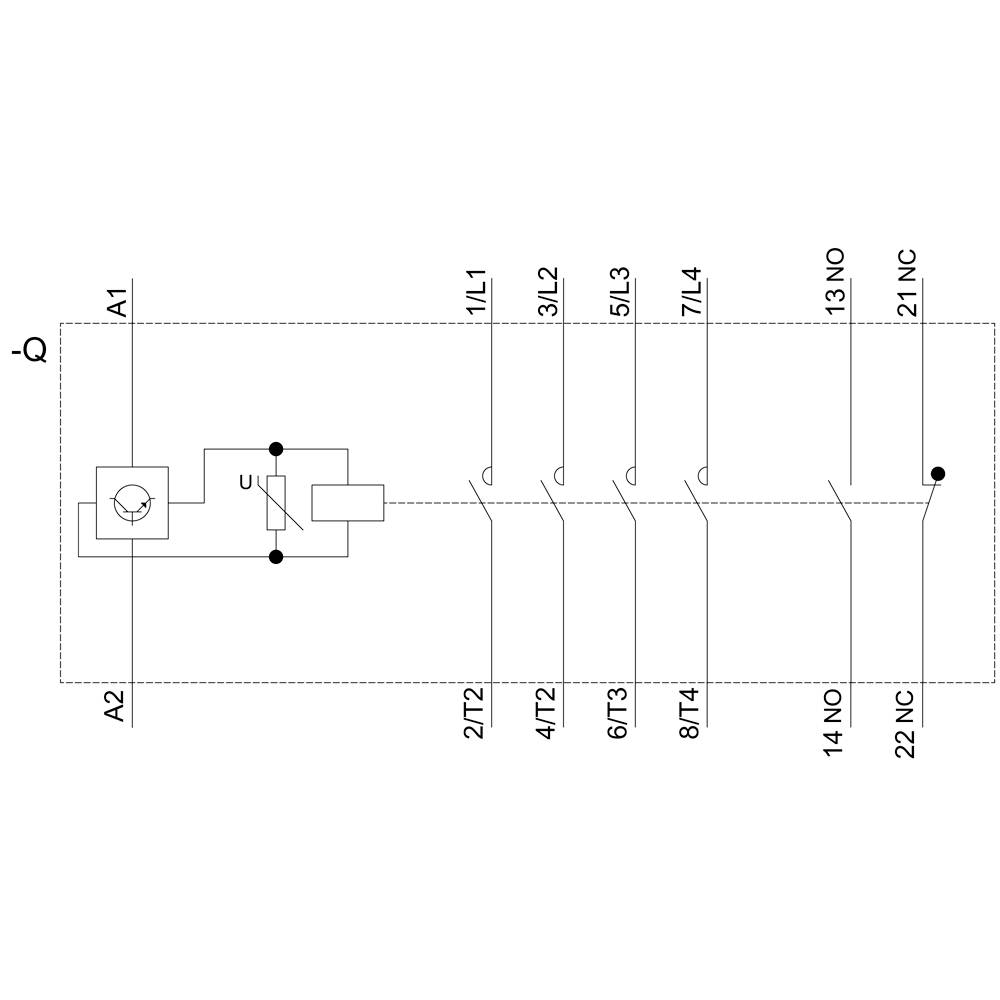

Schéma zapojení ukazuje relé s přípoji A1/A2 k 11L1 až 21NC se zabudovanou cívkou U. Hlavní účel: kontrola elektrického obvodu.

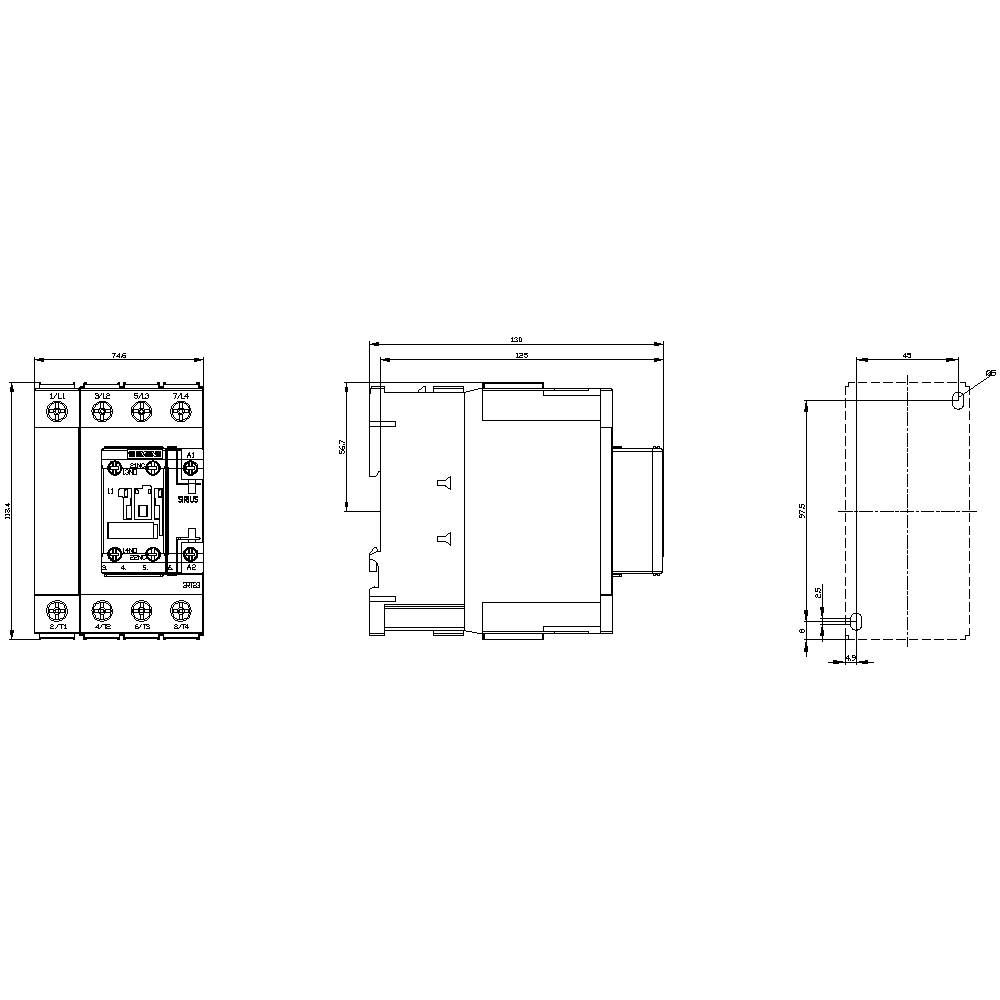

Technický výkres obdélníkového zařízení s rozměry. Zobrazuje přední, boční a horní pohled s detailními mírami.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Výkon

22 kW

Typ

3RT2336-1NB30-4AA0

Konstrukční velikost

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 365,00 Kč / kus)

8 365,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2336-1NB30-4AA0

Konstrukční velikost: S2

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Konstantní proud (max.): 51 A

: 22 kW

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 22 kW

: 4

: 1

: 1

: 51 A

: 60 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 41 A

: 22 kW

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Výkon

Siemens 3RT2035-1AB00 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746877

Doručení: St 25. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 115,00 Kč^*

Siemens 3RT2035-1AB00-1AA0 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704997

Doručení: Čt 19. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 779,00 Kč^*

Siemens 3RT2035-1AB04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746878

Doručení: Čt 19. 11.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

4 515,00 Kč^*

Siemens 3RT2035-1AC10 stykač 3 spínací kontakty 690 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704998

Doručení: Čt 19. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 249,00 Kč^*

Siemens 3RT2035-1AC20 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746879

Doručení: St 25. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 115,00 Kč^*

Siemens 3RT2035-1AC24 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746880

Doručení: Čt 19. 11.

Conrad Electronic

18.5 kW

Min.: 1

Násobky: 1

4 515,00 Kč^*

Siemens 3RT2035-1AD00 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1749096

Doručení: Čt 19. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 249,00 Kč^*

Siemens 3RT2035-1AD04 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746881

Doručení: Čt 19. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 779,00 Kč^*

Siemens 3RT2035-1AF00 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746882

Doručení: St 25. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 115,00 Kč^*

Siemens 3RT2035-1AF04 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746883

Doručení: Čt 19. 11.

Conrad Electronic

Piece

18.5 kW

Min.: 1

Násobky: 1

4 515,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1730075 Siemens 3RT2336-1NB30-4AA0 stykač 4 spínací kontakty 22 kW s varistorem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730075 Siemens 3RT2336-1NB30-4AA0 stykač 4 spínací kontakty 22 kW s varistorem 1 ks

Popis

Ochrana výkonu, AC-3 50 A, 22 kW / 400 V 4 S, AC/DC 20-33 V 4pólová, velikost S2 šroubové připojení 1 S + 1 O integrovaná Varistor ochrana SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
