Name: Siemens 3RT2336-1AN20 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1700485
Availability: BackOrder

Modrý Siemens stykač s několika šroubovými svorkami, vhodný pro ovládání elektrických kontaktů v rozvaděčích.

Průmyslový řídicí systém: Otevřená rozvodná skříň zobrazující elektronické komponenty, vedle ní okno s kapkami deště, za nímž je stroj.

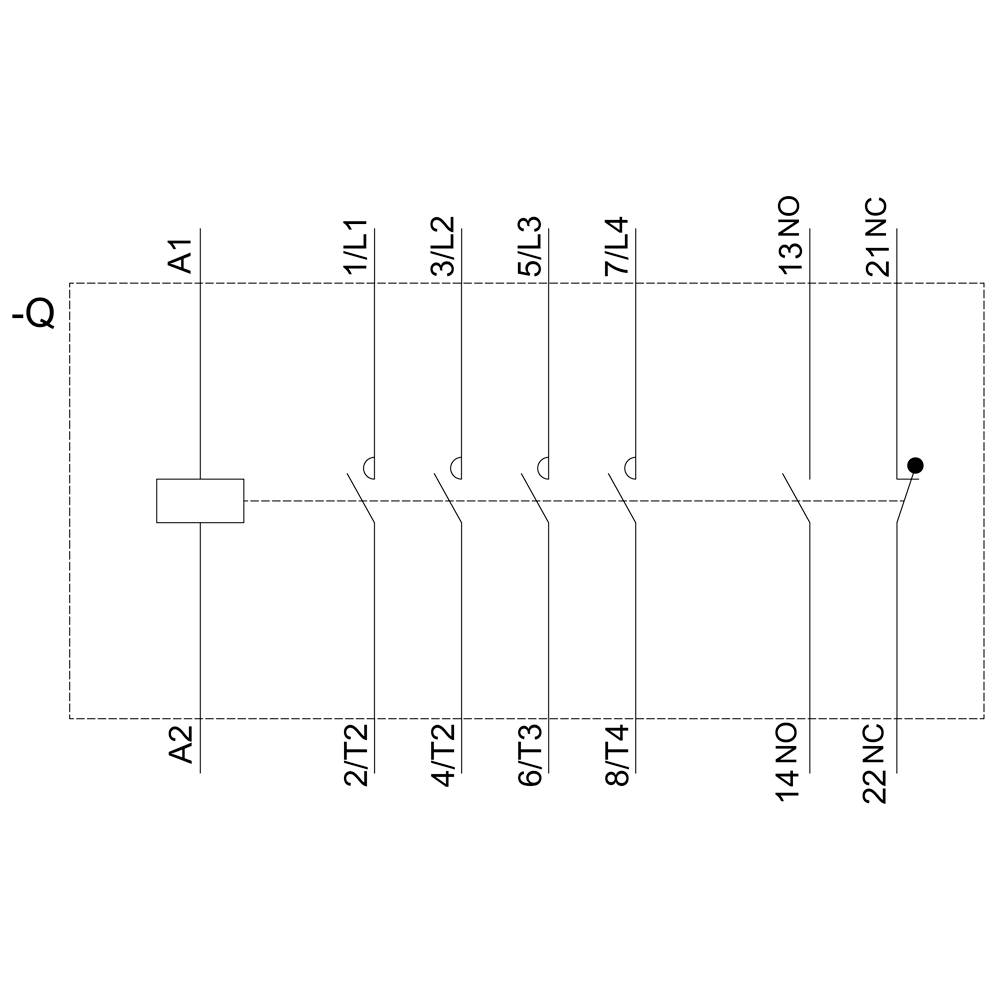

Schematické schéma elektrického ochranného systému se střídavě číslovanými svorkami od A1 do 22NC, počínaje A1.

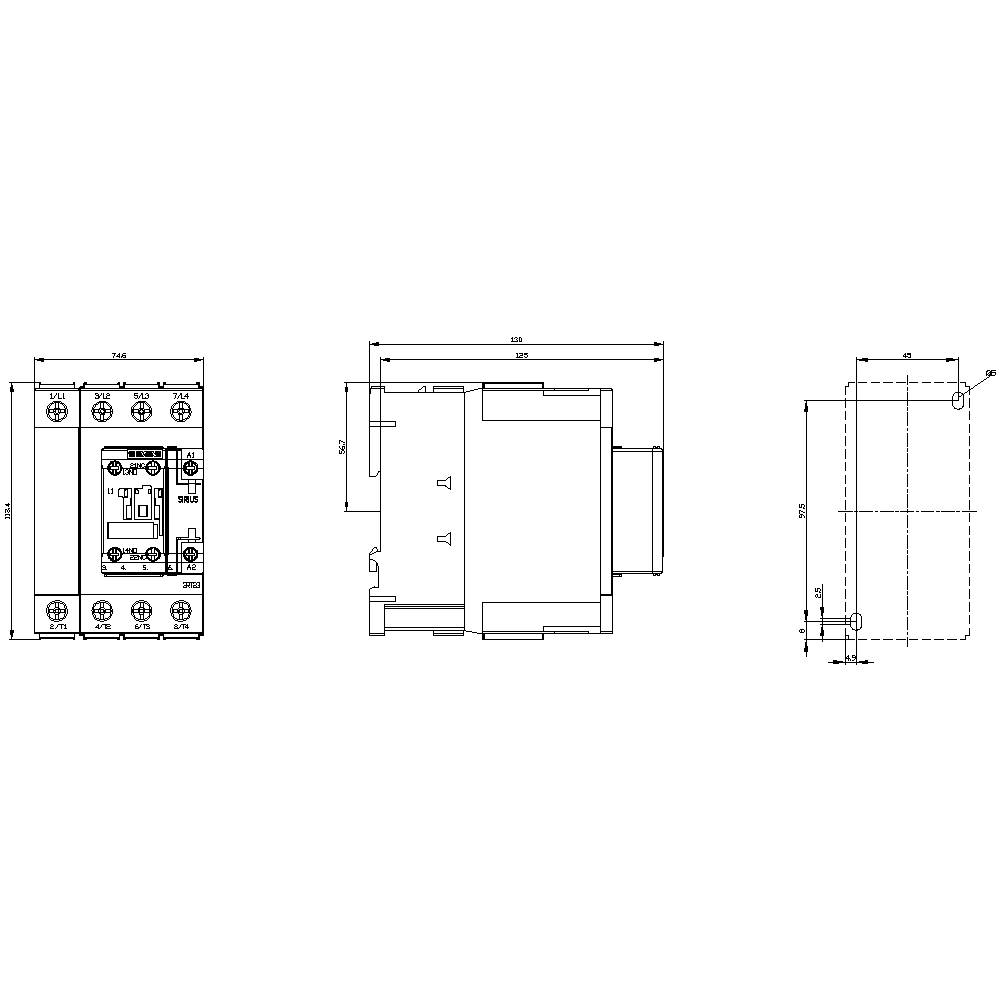

Technický výkres elektrické součástky s pohledy zepředu, z boku a shora. Rozměry a detaily připojení jsou vyznačeny.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RT2336-1AN20

Konstrukční velikost

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 830,58 Kč / kus)

4 830,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2336-1AN20

Konstrukční velikost: S2

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Řídicí napětí (min.): 220 V/AC

Řídicí napětí (max.): 220 V/AC

Rozsah řídicího napětí: 220 - 220 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 60 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 10000000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 75 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 75 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4

: 1

: 1

: 38 A

: 60 A

: Screw connection

: AC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2035-1AP00 stykač 3 spínací kontakty 18.5 kW 230 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1430965

Okamžité doručení: Pá 23. 10.

4 KsConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Násobky: 1

3 293,39 Kč^*

Siemens 3RT2035-1NB30 stykač 3 spínací kontakty 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431002

Doručení: Pá 13. 11.

Conrad Electronic

18.5 kW

24 V/DC

Min.: 1

Násobky: 1

4 718,18 Kč^*

Siemens 3RT2036-1AC20-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747630

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AK60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747643

Doručení: St 4. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AM20-0UA0 stykač 3 spínací kontakty 25 PS 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1701786

Doručení: Po 2. 11.

80 KsConrad Electronic

25 PS

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AP00 stykač 3 spínací kontakty 22 kW 230 V/AC 50 A s pomocným kontaktem 1 ks

Objednací číslo:1431164

Okamžité doručení: Pá 23. 10.

8 KsConrad Electronic

22 kW

230 V/AC

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RT2036-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738185

Doručení: Pá 13. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AP60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1750900

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1AV60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738381

Doručení: Po 9. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RT2036-1NB30 stykač 3 spínací kontakty 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431165

Doručení: Pá 13. 11.

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Násobky: 1

5 362,81 Kč^*

Ke stažení

List technických údajů

List technických údajů 1700485 Siemens 3RT2336-1AN20 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700485 Siemens 3RT2336-1AN20 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana, 4 S, AC-1: 60 A AC 220 V, 50 / 60 Hz, 4pólová, 4S, velikost S2, šroubové připojení 1 S + 1 O ochrana integrovaný SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
