Name: Siemens 3RT2047-1AL20 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1741958
Availability: BackOrder

Modrý elektrický stykač Siemens se třemi hlavními svorkami nahoře a ovládacími svorkami na přední straně.

Pohled na technické rozvaděče s otevřeným krytem. Vedle okno s kapkami vody a nad ním moderní průmyslové strojní centrum.

Schématické znázornění elektrického schématu: Svorky A1, A2; kontakty 1/1L1, 3/L2, 5/L3; relé 2/TT, 4/T2, 6/T3; spínač 13 NO, 21 NC.

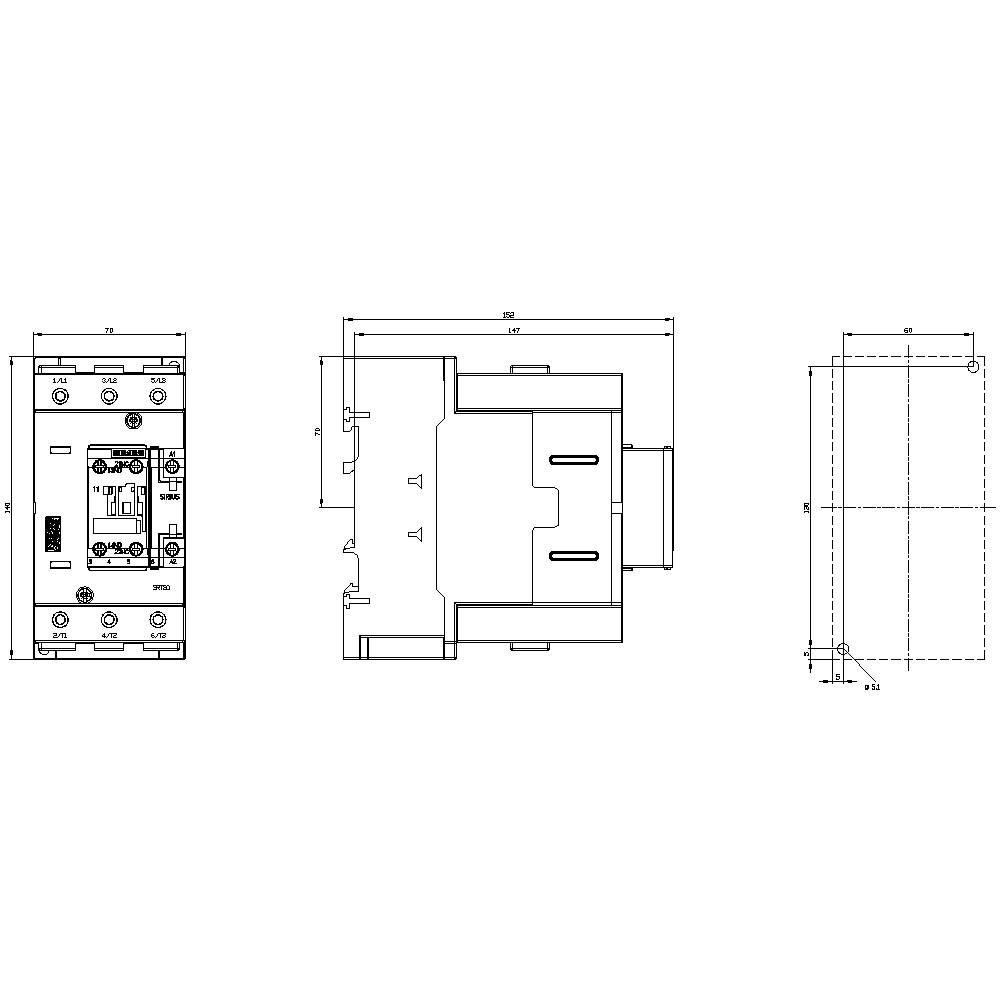

Technický výkres elektronického zařízení s pohledy shora, z boku a zezadu, opatřený rozměry v milimetrech.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

55 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 850,41 Kč / kus)

9 850,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ochrana, AC-3, 55 kW / 400 V, 1S+ 1O, 230 V/50/60 Hz, 3S, S3, šroubové připojení

Dodatečné informace:

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2047-1AL20

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 110 A

: 55 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S3

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 55 kW

: 3

: 1

: 1

: 110 A

: 130 A

: Screw connection

: AC

: 97 A

: 55.16240625

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Siemens 3RT2047-1AL20 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1741958

Doručení: Út 3. 11.

Conrad Electronic

Tento produkt

1000 V/AC

Min.: 1

Násobky: 1

9 850,41 Kč^*

Siemens 3RT2047-1AB00 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699222

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

9 982,64 Kč^*

Siemens 3RT2047-1AB00-1AA0 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747402

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

10 858,68 Kč^*

Siemens 3RT2047-1AB04 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747403

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

10 288,43 Kč^*

Siemens 3RT2047-1AF00 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1699223

Doručení: St 4. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

9 850,41 Kč^*

Siemens 3RT2047-1AF04 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704636

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

10 288,43 Kč^*

Siemens 3RT2047-1AK60 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747404

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

8 866,94 Kč^*

Siemens 3RT2047-1AK60-1AA0 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699224

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

10 858,68 Kč^*

Siemens 3RT2047-1AK64-3MA0 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747405

Doručení: Po 9. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

10 420,66 Kč^*

Siemens 3RT2047-1AP00 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747406

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

8 866,94 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741958 Siemens 3RT2047-1AL20 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741958 Siemens 3RT2047-1AL20 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Popis

Ochrana, AC-3, 55 kW/400 V 1S+ 1O, 230 V/AC / 50/60 Hz, 3pólový, 3S, velikosti S3 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
