Name: Siemens 3RT2046-1NB30-0CC0 stykač 3 spínací kontakty 45 kW 1000 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1699221
Availability: BackOrder

Šedý elektrický stykač značky Siemens se třemi zelenými tlačítky. Jsou viditelné číslo modelu a připojení. Používá se k řízení elektrických obvodů.

Průmyslový podnik s otevřeným rozvaděčem plným kabeláže vlevo a strojní prací viditelnou skrz deštěm smáčené okno vpravo.

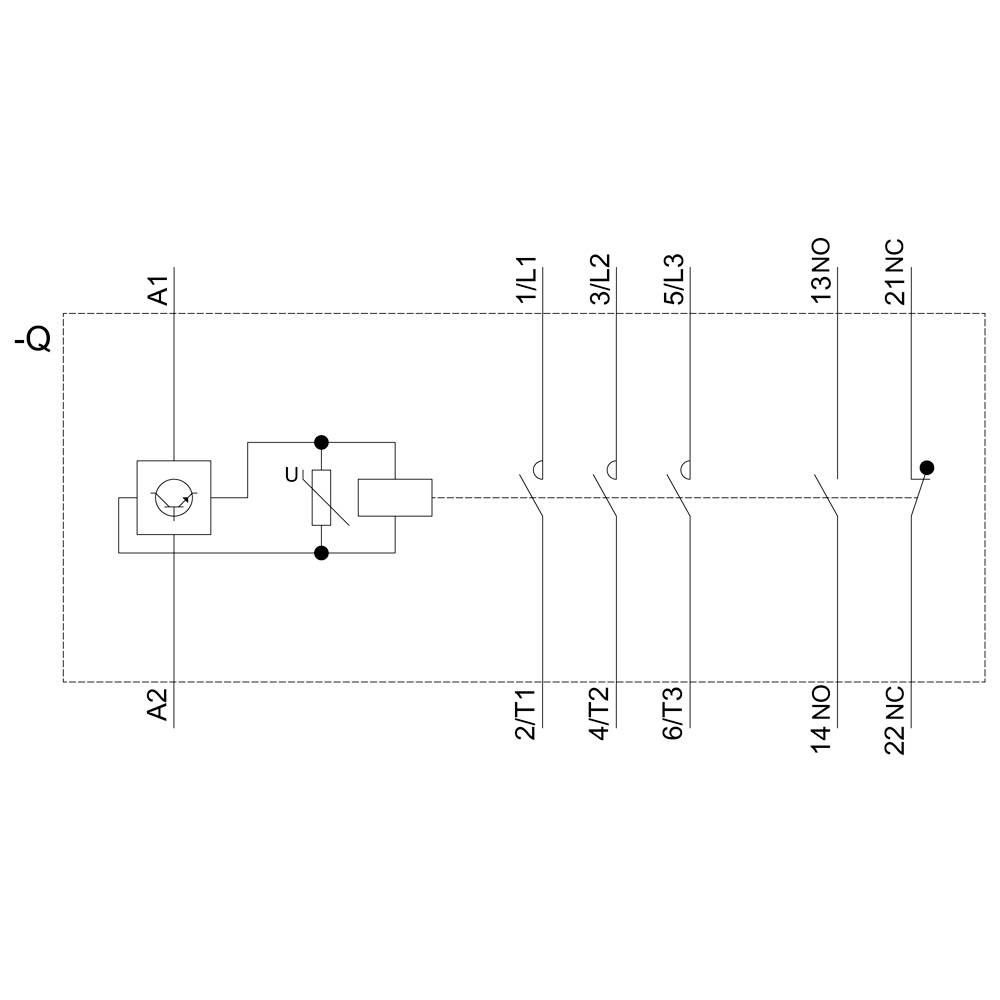

Schéma zapojení s elektrickým spínačem a relé, zobrazuje propojení a štítky: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13NO, 14NO, 21NC, 22NC.

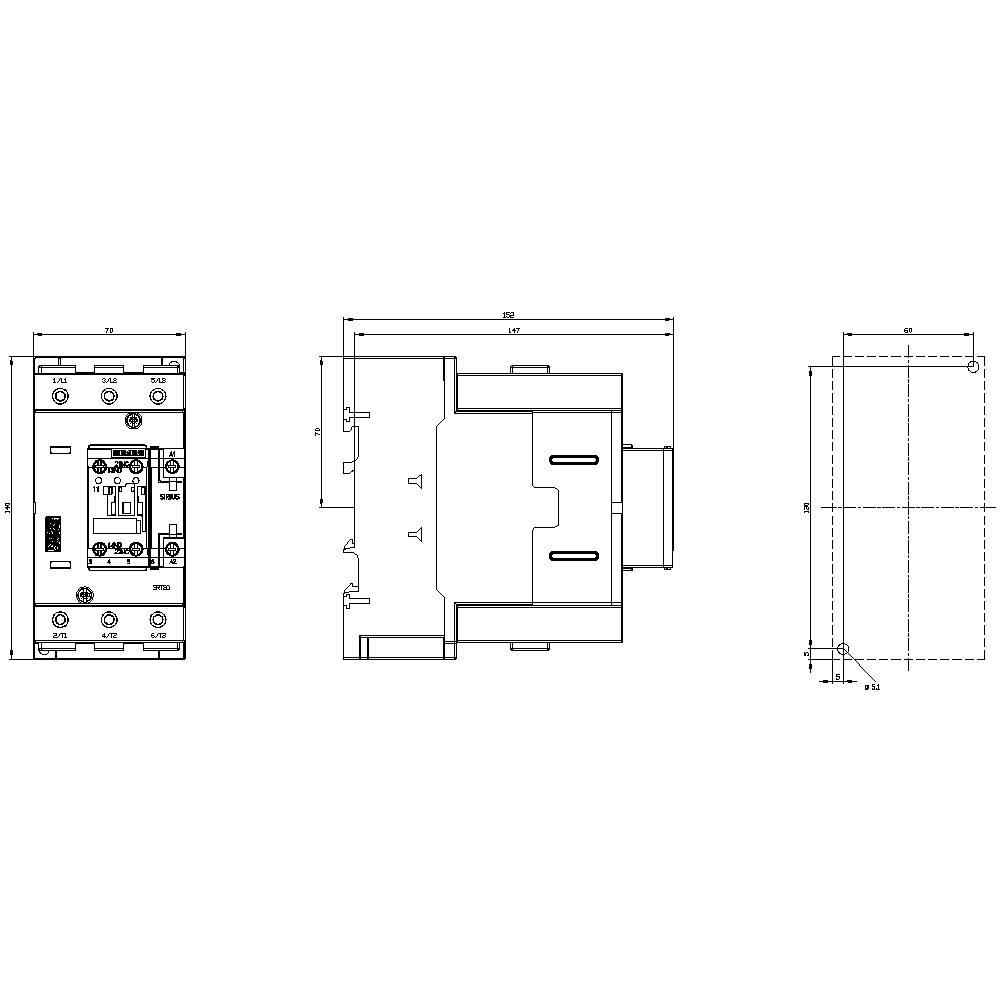

Technický výkres elektrického zařízení s pohledem zepředu, z boku a shora. Uvedeny rozměry a technické detaily.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

45 kW

Připojení

šroubovací

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 675,00 Kč / kus)

13 675,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Ochrana, AC-3, 45 kW / 400 V, 1S+ 1O, AC/DC 20-33V, 3S, S3, šroubové připojení, Varistor

Dodatečné informace:

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2046-1NB30-0CC0

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 95 A

: 45 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S3

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 45 kW

: 3

: 1

: 1

: 95 A

: 130 A

: Screw connection

: AC/DC

: 80 A

: 55.16240625

UKCA: bezvýznamný
