Name: Siemens 3RT2027-2CK64-3MA0 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1746614
Availability: BackOrder

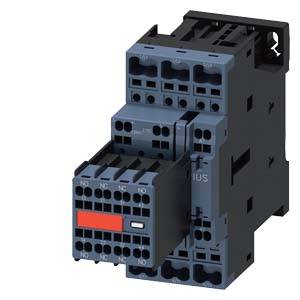

Trojpólový stykač na bílém pozadí s černými a modrými komponenty, červenými detaily a několika zdířkami.

Pohled do průmyslového závodu se rozváděčem vlevo. Vpravo je stroj viditelný přes deštěm zkropené okno.

Schéma zapojení stykačové instalace s různými komponenty, přípojkami a příslušenstvím. Očíslované díly s vysvětlující legendou.

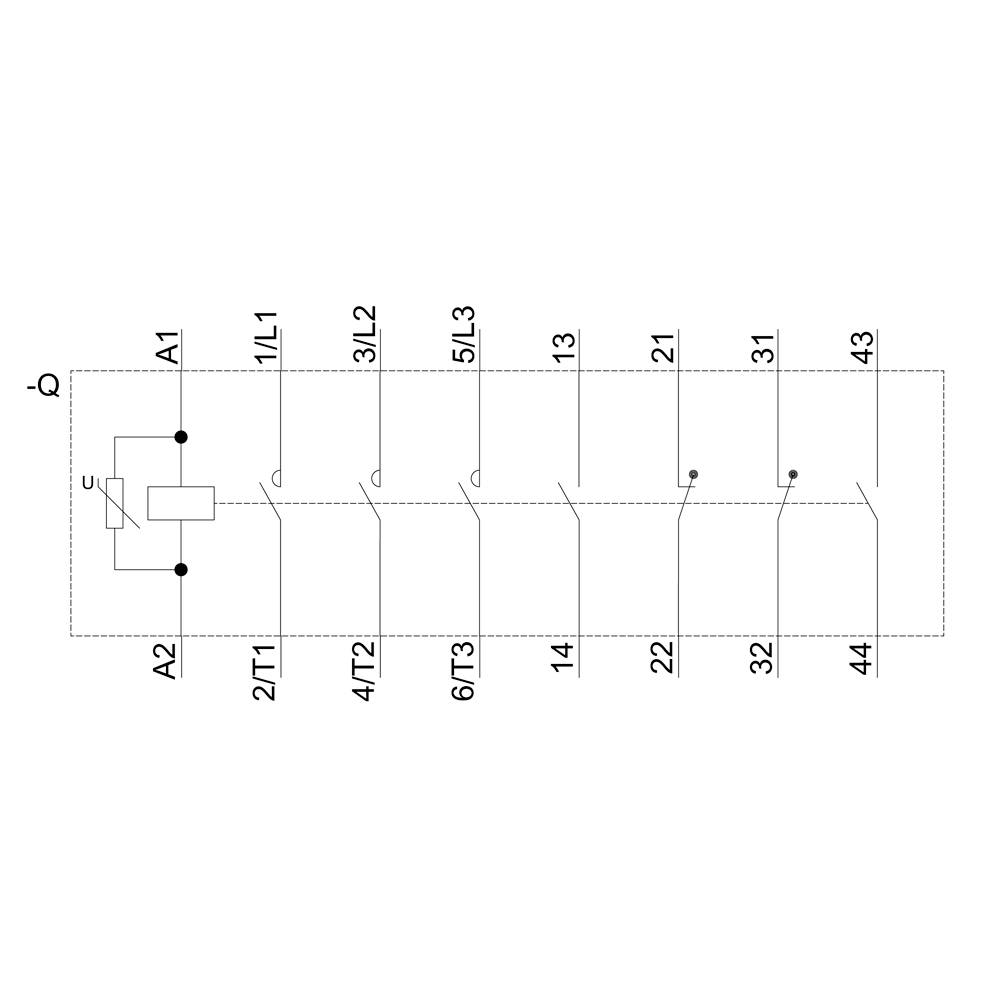

Schéma zapojení relé s přípojkami A1 a A2 a svorkami 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22, 31, 32, 43, 44.

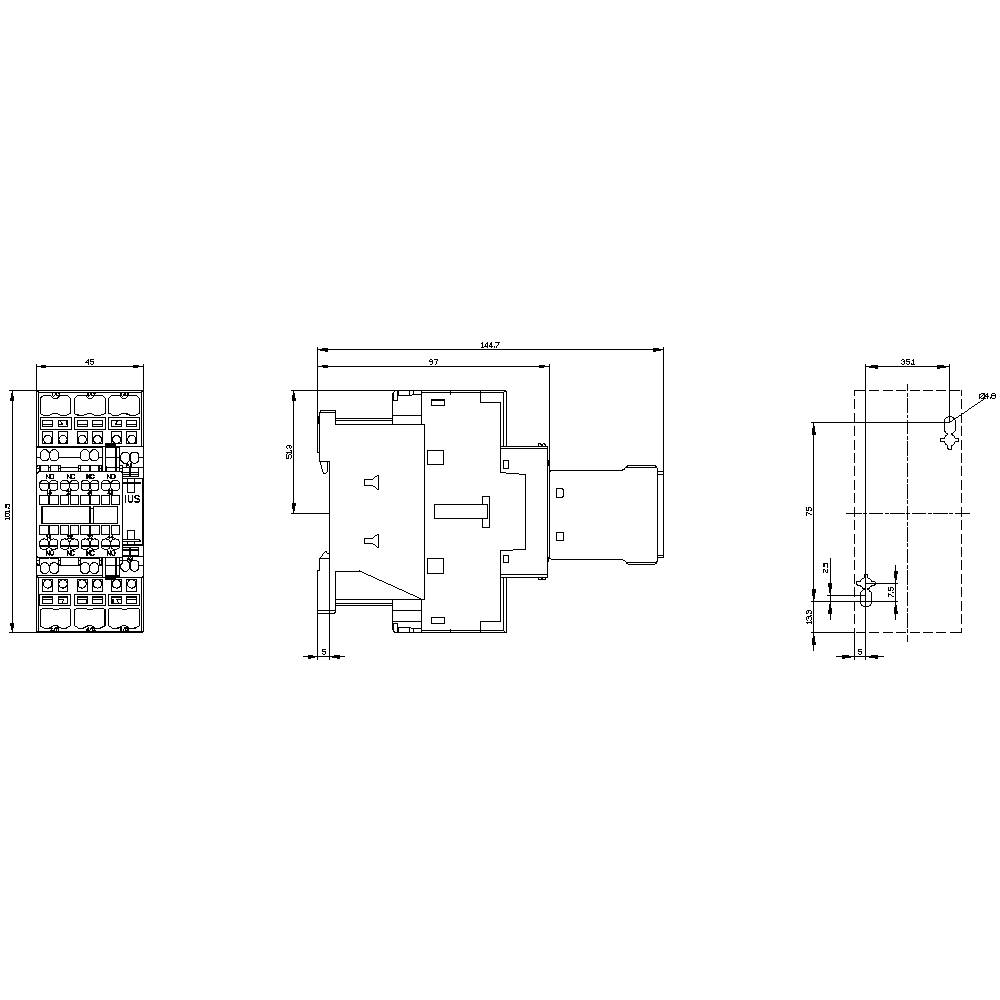

Technický výkres elektrické součástky s pohledem z boku, shora a rozměry v milimetrech; podrobná struktura.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

15 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 938,02 Kč / kus)

4 938,02 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: stykač

Typ: 3RT2027-2CK64-3MA0

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 32 A

: 15 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 144 mm

Rozm.: (š x v x h) 45 x 102 x 144 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 15 kW

: 3

: 2

: 2

: 32 A

: 50 A

: Spring clamp connection

: AC

: 22 A

: 14.709975

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2023-1AP00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746216

Okamžité doručení: Út 13. 10.

6 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746217

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1BB40 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746220

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

1 888,43 Kč^*

Siemens 3RT2023-1BB44 stykač 3 spínací kontakty 3.67749375 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746221

Doručení: St 21. 10.

Conrad Electronic

3.67749375 kW

690 V/AC

Min.: 1

Násobky: 1

2 045,45 Kč^*

Siemens 3RT2024-1AP00 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1750244

Okamžité doručení: Út 13. 10.

7 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 536,36 Kč^*

Siemens 3RT2024-1AP04 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747008

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 172,73 Kč^*

Siemens 3RT2024-1BB40 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747010

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 061,98 Kč^*

Siemens 3RT2024-1BB44 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747012

Doručení: St 21. 10.

Conrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RT2025-1AL20 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702404

Okamžité doručení: Út 13. 10.

9 KsConrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 536,36 Kč^*

Siemens 3RT2025-1AL24 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741022

Doručení: St 21. 10.

Conrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 714,88 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746614 Siemens 3RT2027-2CK64-3MA0 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746614 Siemens 3RT2027-2CK64-3MA0 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, AC-3, 15 kW / 400 V, 2 S + 2 O, 110 V/AC, 50 Hz, 120 V, 60 Hz, se zapojeným varistor, 3pólový, velikosti S0 Pružinová spojka pomocný neoddělitelně pro SUVA aplikace ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
