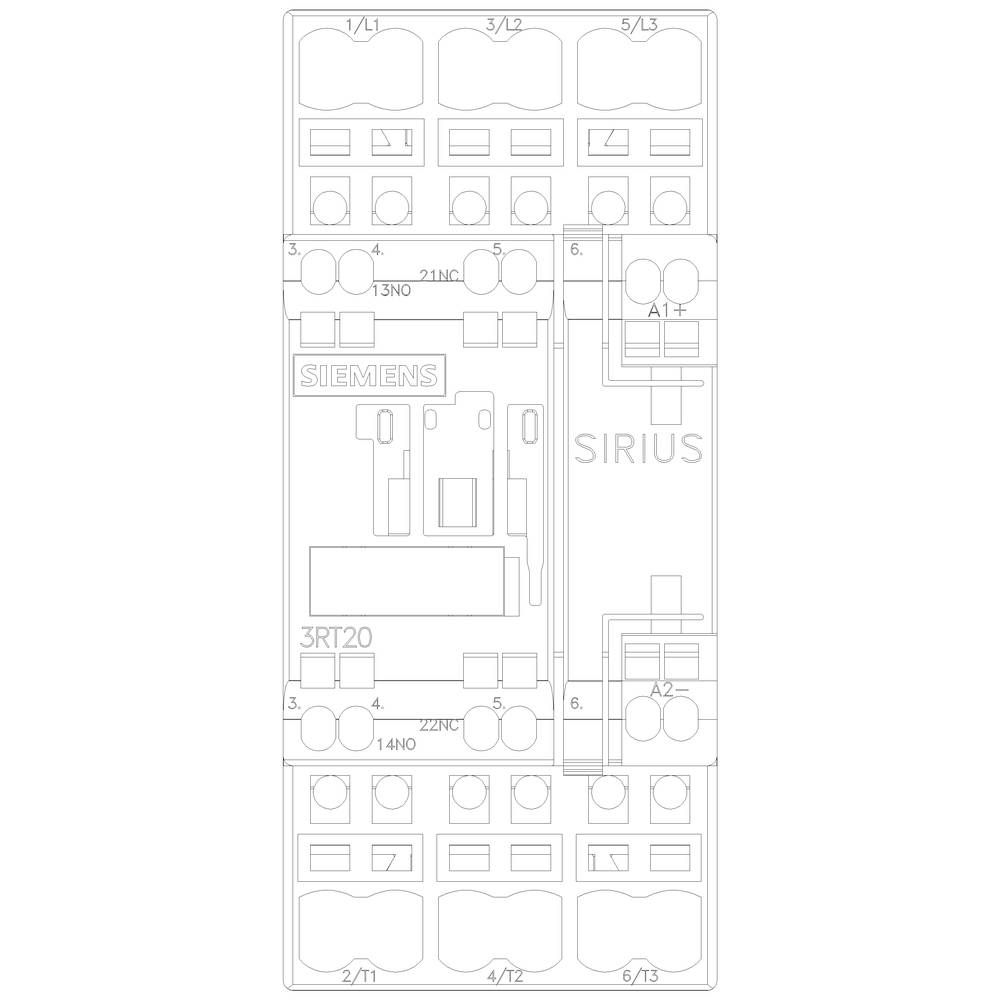

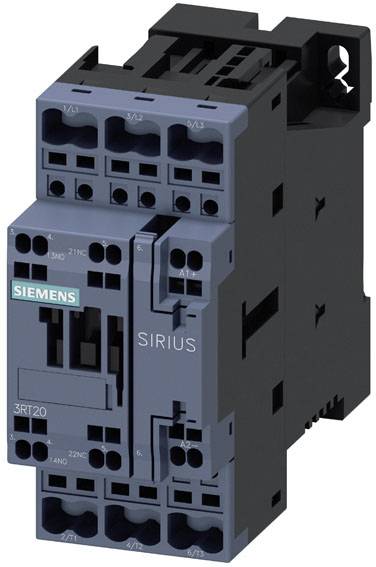

Siemens 3RT2026-2DB40 stykač 1 spínací kontakt, 1 rozpínací kontakt 40 kW 690 V 22 A s varistorem Vhodné pro značku (rel
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
stykač
Počet pólů
3pólový
Jmenovité napětí
690 V
Zatěžovací proud
22 A
Výkon
40 kW
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
5 119,83 Kč
3
2% = 374,76 Kč
4 994,91 Kč
5
3% = 872,90 Kč
4 945,25 Kč
10
4% = 2 078,60 Kč
4 911,97 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (5 119,83 Kč / kus)
5 119,83 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet spínacích kontaktů / hlavních kontaktů: 3
- Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
- Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
- Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 40 a
- Provozní proud při AC-3 / při 400 v: 25 A.
- Utahovací výkon magnetické cívky při DC: 5,9 W.
- Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (18... Návrh 8)
- Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)
- Nadmořská výška / maximální výška umístění: 2000 m.
- Sériové zapojení: Ano
- Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
- Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
- Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
- Kontakt se zrcátkem: Ano
- Odolnost proti rázovému napětí hlavního obvodu: 6 kV
- Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 400 V.
- Rozšíření výrobku / pomocný spínač: Ano
- Kategorie produktu
stykač
- Typ
3RT2026-2DB40
- Konstrukční velikost
S0
- Počet pólů
3pólový
- Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
- Jmenovité napětí
690 V
- Řídicí napětí (min.)
24 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
24 - 24 V/DC
- Spínací napětí (max.)
690 V/AC
- Max. spínací výkon
40000 W
- Konstantní proud (max.)
40 A
- Zatěžovací proud
22 A
40 kW
- Vhodné pro značku
Siemens
- vhodné pro sérii
Siemens Sirius
- Vlastnosti
s varistorem
- Druh montáže
upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta
- Připojení
přípojka s pružinovým protitahem
- Mechanická životnost
10000000
- Reakční doba
17.5 ms
- Čas rozpadu
170 ms
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C

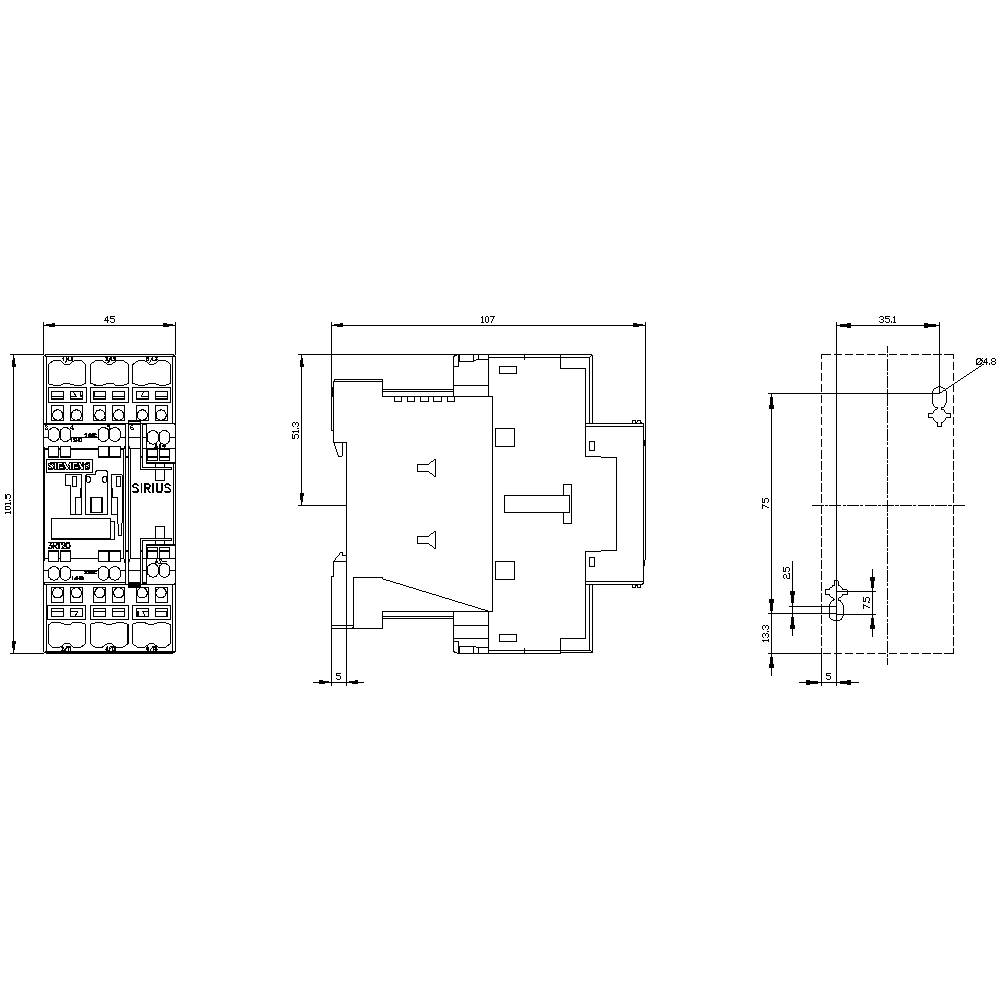

- Šířka
45 mm
- V
102 mm
- Hloubka
107 mm
- Rozm.
(š x v x h) 45 x 102 x 107 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2863575 Siemens 3RT2026-2DB40 stykač 1 spínací kontakt, 1 rozpínací kontakt 40 kW 690 V 22 A s varistorem Vhodné pro značku (rel
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2863575 Siemens 3RT2026-2DB40 stykač 1 spínací kontakt, 1 rozpínací kontakt 40 kW 690 V 22 A s varistorem Vhodné pro značku (rel
Popis
Výkonový stykač, AC-3e/AC-3, 25 3 a, 11 kW / 400 v, 3pólový, DC 24 v, se zapojeným varistorem, pomocné kontakty: 1 s + 1 Ö, přípojka s pružinovým protitahem Performance SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
