Name: Siemens 3RT2017-2BB42 stykač 3 spínací kontakty 690 V/AC 1 ks
Brand: Siemens
SKU: 1742758
Availability: InStock

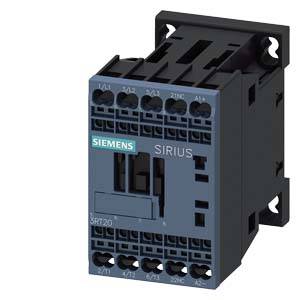

Siemens Sirius stykač, model 3RT120, v černém/modře lakovaném provedení, používaný v elektrických řídicích systémech.

Obraz ukazuje průmyslovou výrobní linku. Vlevo jsou vidět elektrické rozvaděče, vpravo prší venku skrz okno.

Elektrické schéma zapojení s elektrickými komponenty jako jsou stykače, svorky a kryty. Číslované prvky znázorňují tipy pro montáž.

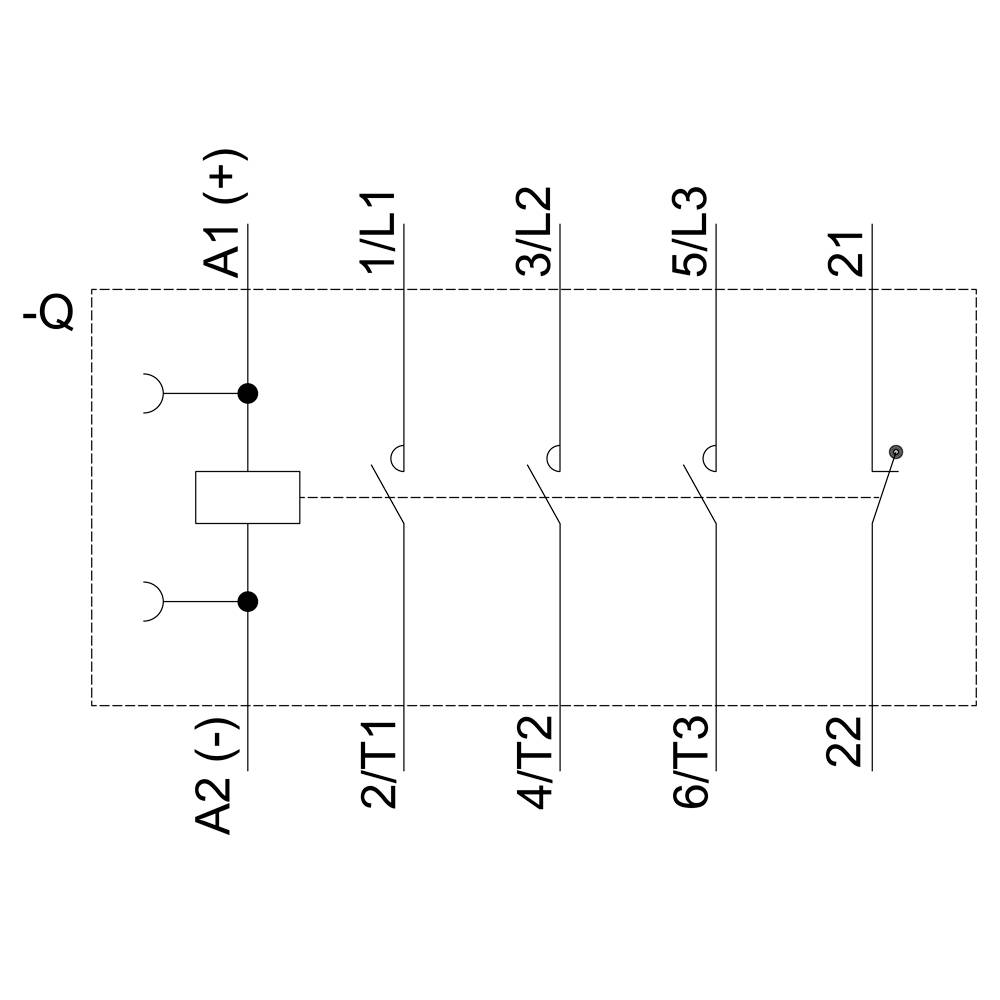

Schematický elektrický plán relé. Zobrazuje svorky A1 (+), A2 (-), jakož i svorky 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 a 22.

Technický výkres spínače s rozměry: 45 mm šířka, 73 mm výška, 43 mm hloubka. Zobrazuje přední, boční a horní pohled.

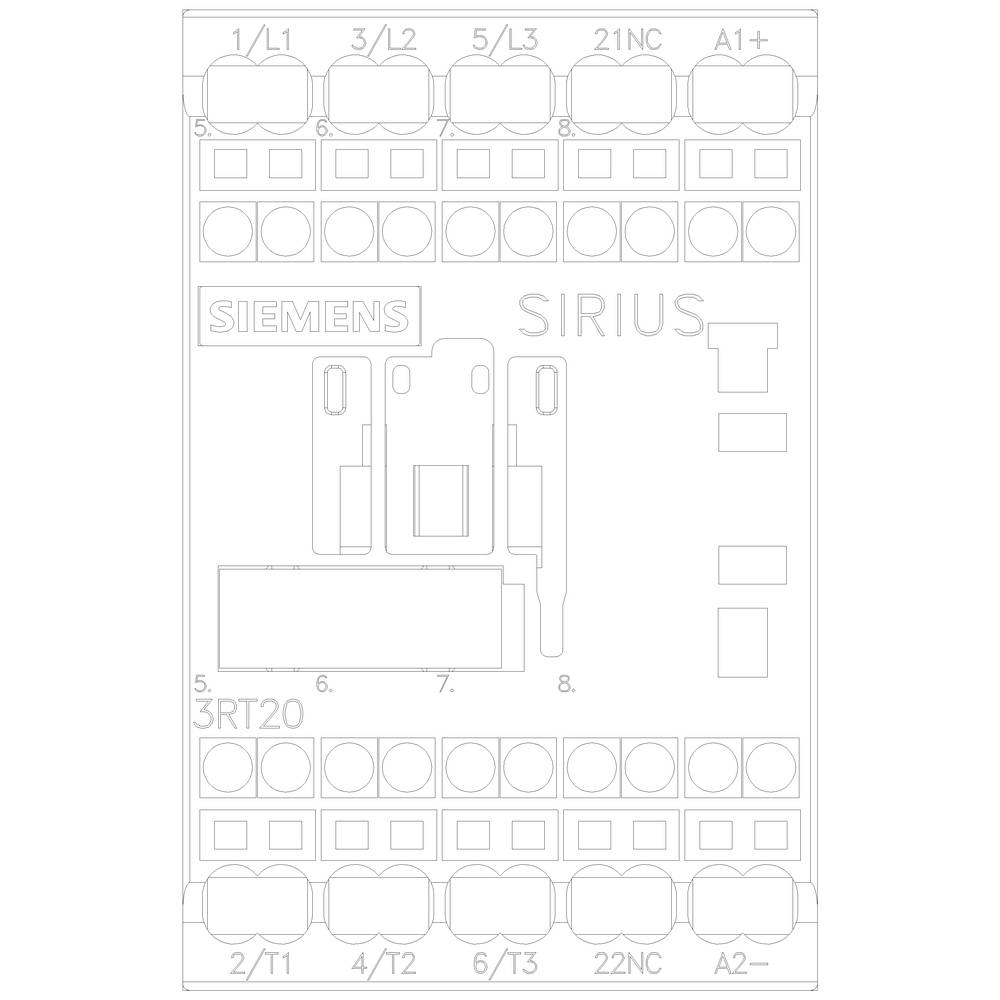

Schéma zapojení stykače Siemens SIRIUS. Horní svorky: 1/L1, 3/L2, 5/L3. Dolní svorky: 2/T1, 4/T2, 6/T3. Číslo modelu 3RT20.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2017-2BB42

Datasheety: (PDF)

Okamžité doručení: Út 13. 10.

11 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 053,72 Kč / kus)

1 144,63 Kč

-8 %

1 053,72 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-2BB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 310 g

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Ano
