Name: Siemens 3RT2017-1WB41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 k
Brand: Siemens
SKU: 1701330
Availability: BackOrder

Černý stykač Siemens SIRIUS 3RT20 s několika připojovacími svorkami, vhodný pro řízení elektrických motorů.

Rozvodná skříň s otevřenými vodiči stojí vlevo. Vpravo deštěm polité okno ukazuje rozmazaný průmyslový areál.

Elektrický schéma zobrazuje stykače, svorky a propojovací můstky. Popisy poskytují detaily k instalaci a funkci.

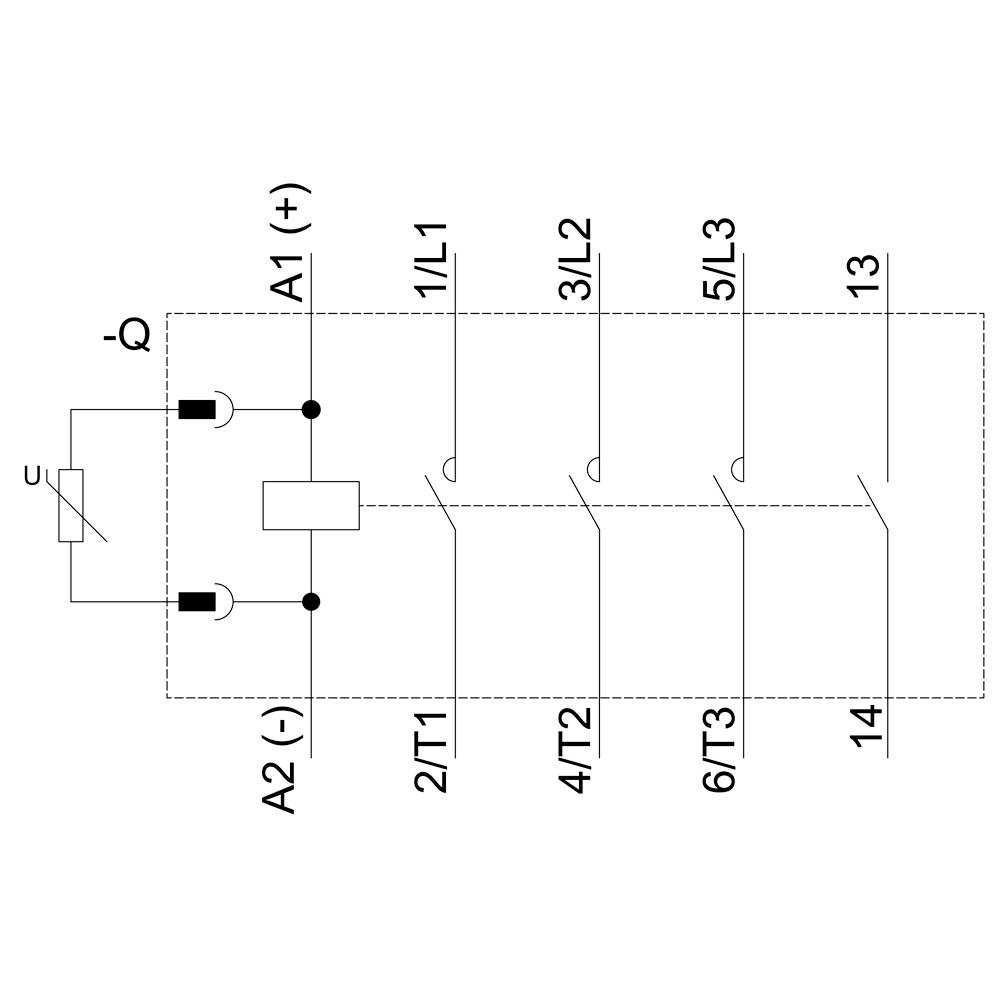

Schéma zapojení relé s cívkou (U) a několika spínacími kontakty, označenými L1, L2, L3. Propojení znázorňují průtok elektrického proudu.

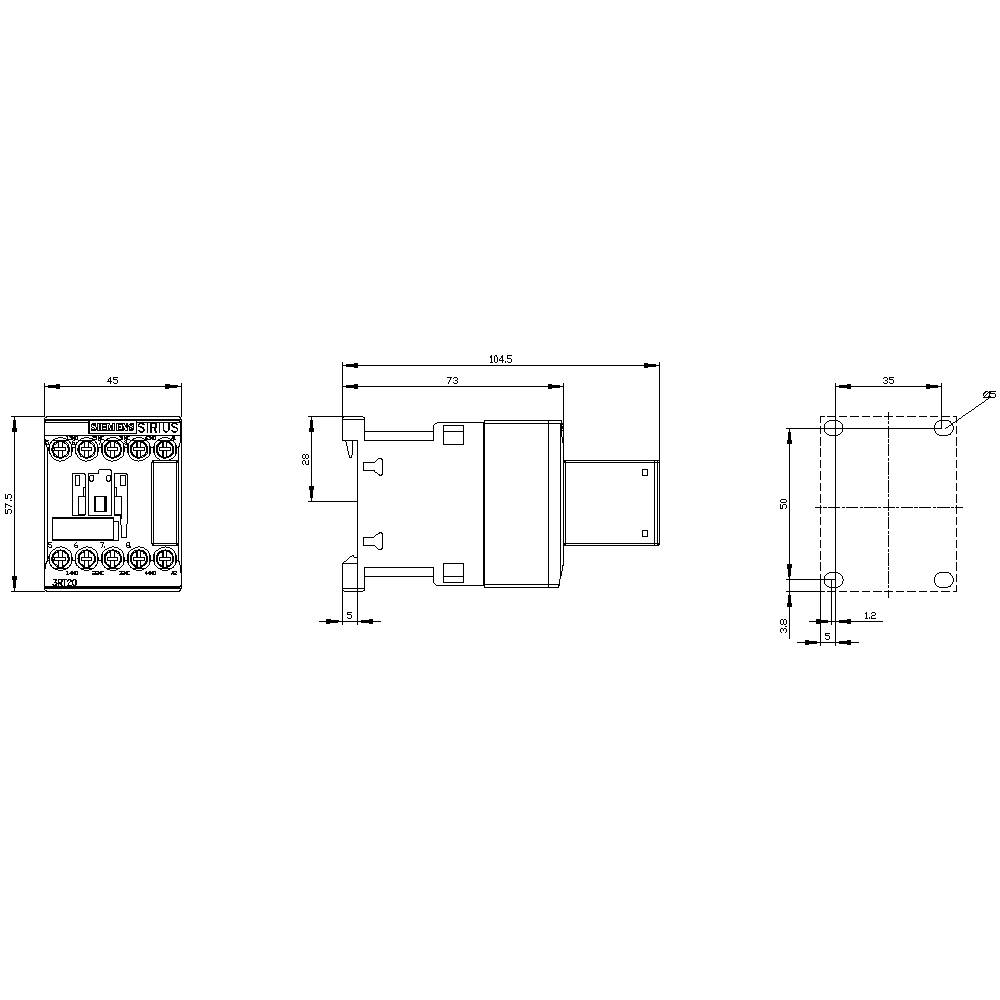

Technický výkres elektrické součástky s několika pohledy a kótami v milimetrech, detailní informace o rozměrech.

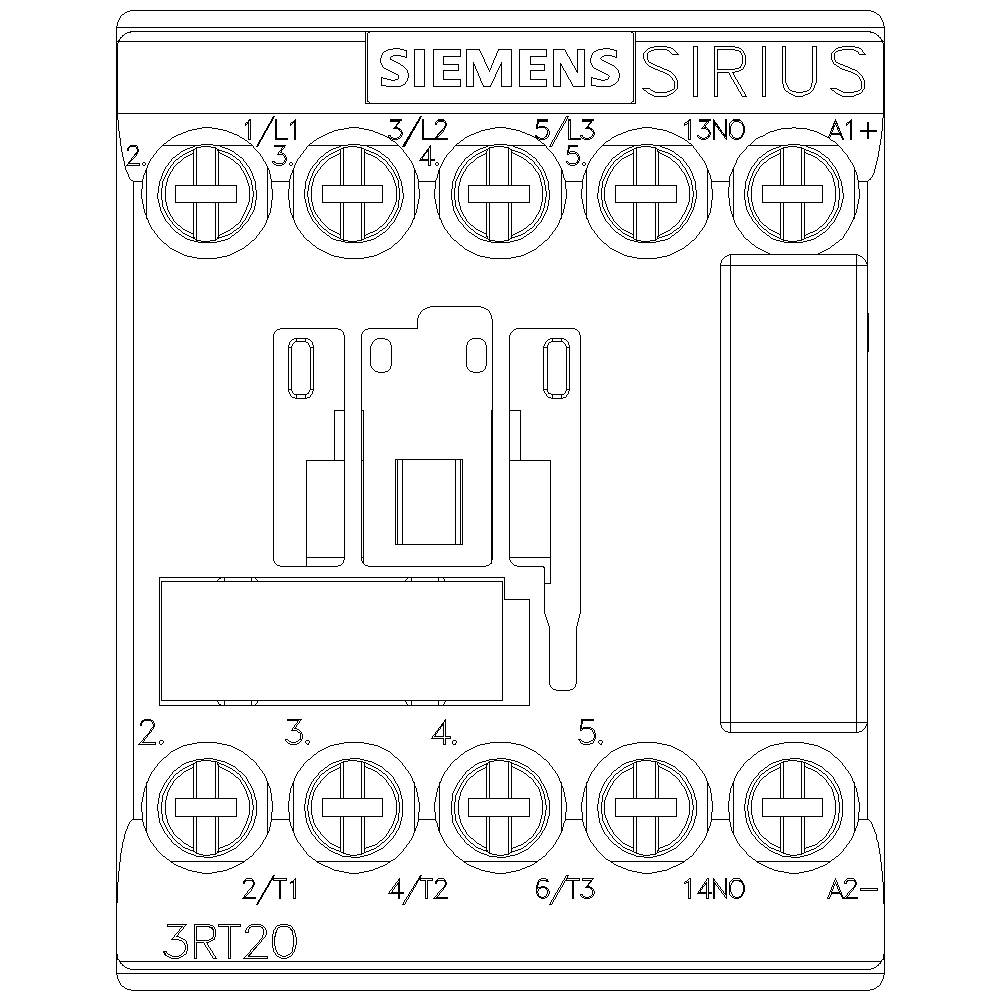

Spínač Siemens SIRIUS 3RT20, zobrazující přípojné body a popisy pro elektrické připojení nahoře a dole.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 230,58 Kč / kus)

1 362,81 Kč

-10 %

1 230,58 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2017-1WB41

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 117 mm

Rozm.: (š x v x h) 45 x 58 x 117 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 5.516240625

UKCA: Ano
