Name: Siemens 3RT2015-2BM41 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 k
Brand: Siemens
SKU: 1751151
Availability: BackOrder

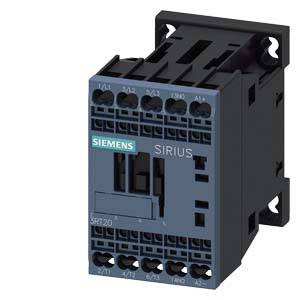

Třípólový stykač Siemens SIRIUS s modelovým číslem 3RT2026, vhodný pro řízení průmyslových zařízení a přístrojů.

Otevřená elektrická rozvodná skříň s elektronickými komponenty je viditelná. Vpravo je deštěm smočené okenní sklo, skrze které je vidět průmyslový prostor.

Diagram zobrazuje spínací komponenty. Číslované popisky vysvětlují propojení a funkce. Zaměření na elektrické stykače.

Schéma zapojení ukazuje stykač s ovládacími cívkami A1(+) a A2 a hlavními silovými vodiči L1, L2, L3. Propojení jsou znázorněna pomocí spínačů.

Technický výkres elektronické součástky s rozměry. Zobrazuje přední, boční a horní pohled s kótováním v milimetrech.

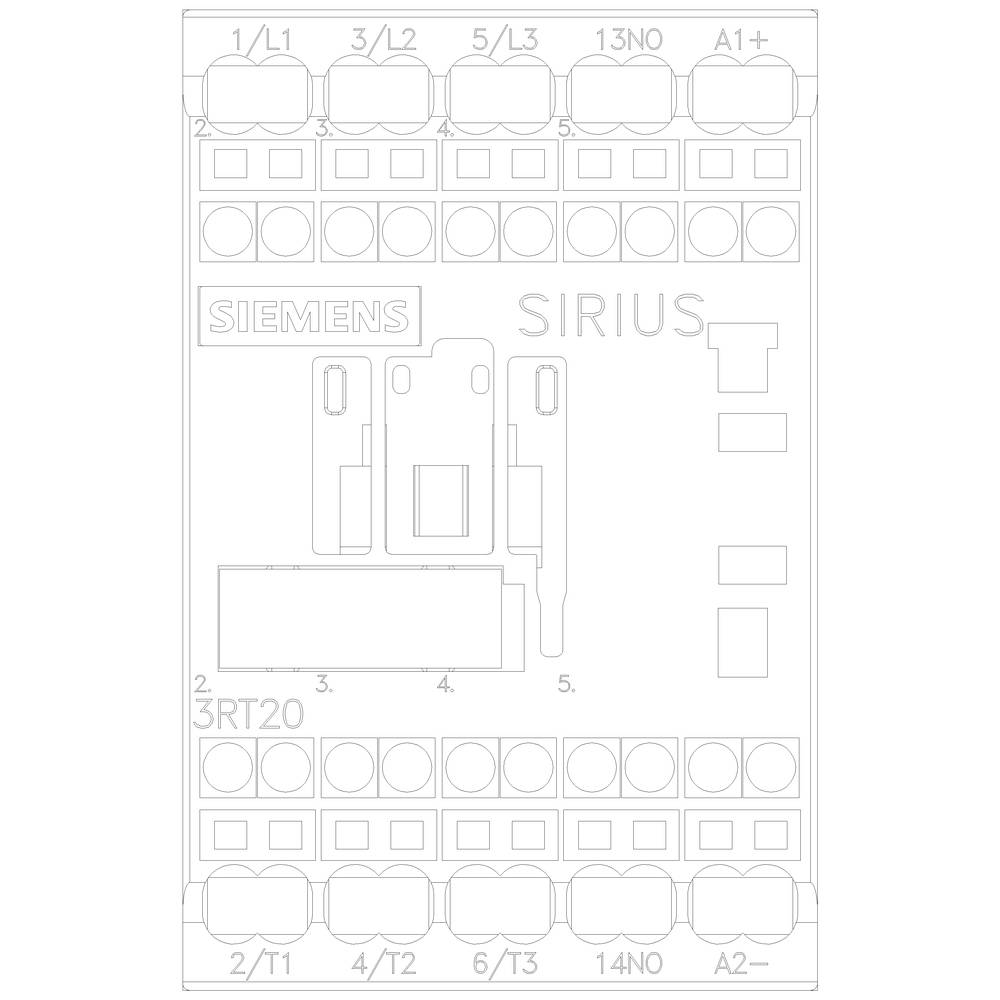

Technický výkres stykače Siemens SIRIUS, model 3RT20. Zobrazuje připojovací svorky a vnitřní komponenty zařízení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

3 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 367,77 Kč / kus)

1 367,77 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2015-2BM41

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 220 V/DC

Řídicí napětí (max.): 220 V/DC

Rozsah řídicího napětí: 220 - 220 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 7 A

: 3 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 220-220 V

: Spring clamp connection

: DC

: 6.5 A

: 2.206

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Siemens 3RT2015-1AB01-1AA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1729542

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AB01-2AA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Piece 1 ks

Objednací číslo:1682165

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AB02 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1729543

Doručení: Čt 22. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-1AB02-1AA0 stykač 3 spínací kontakty 3 kW 690 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1700576

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AB02-2AA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1686470

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AD01 stykač 3 spínací kontakty 3 kW 690 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1729544

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AD02 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1700577

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1AF01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem 1 ks

Objednací číslo:1729545

Doručení: Čt 22. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-1AF02 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1729546

Doručení: Čt 22. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-1AG61 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730315

Doručení: Po 26. 10.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 318,18 Kč^*

Ke stažení

List technických údajů

List technických údajů 1751151 Siemens 3RT2015-2BM41 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751151 Siemens 3RT2015-2BM41 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 k

Popis

Ochrana výkonu, AC-3 7 A, 3 kW / 400 V 1 S, DC 220 V 3-pólový, velikosti S00 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
