Name: Siemens 3RT1476-6SF36-3PA0 stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1729858
Availability: BackOrder

Elektrický výkonový spínač s šedým krytem a žlutým odpojovačem nahoře slouží k ochraně elektrických systémů.

Průmyslové zařízení s otevřeným rozvaděčem. Viditelné kabelové vedení. Na skle se odráží déšť. Pozadí je rozmazané.

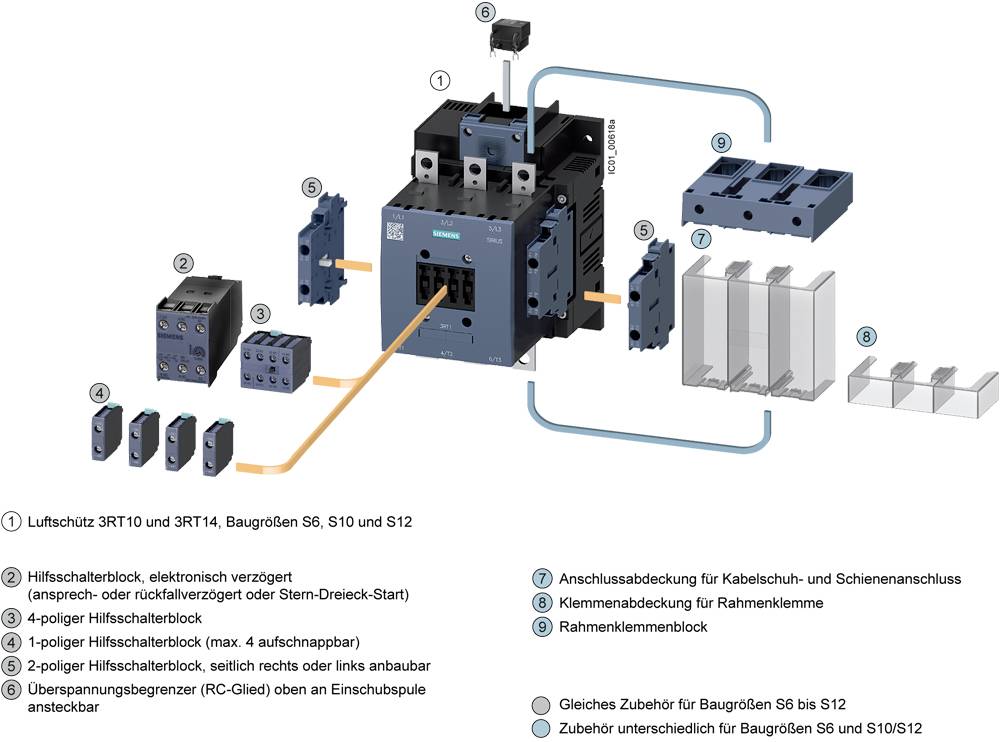

Konstrukce jističe s příslušenstvím velikostních řad S6 až S12, včetně pomocného spínacího bloku, kabelové ochrany a svorkovnicových krytů.

Schéma zapojení bezpečnostního relé se svorkami A1, A2, 14, 24, 34, T14, T24, kontakty 13, 23, 33 a logickou jednotkou F-PLC IN.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RT1476-6SF36-3PA0

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (77 194,21 Kč / kus)

77 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ochrana, AC-1, 690A, AC/DC 96-127V, 3pólové, S12, 2S+ 2 NC, F SPS vstup 24 V DC

Dodatečné informace:

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT1476-6SF36-3PA0

Konstrukční velikost: S12

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Spínací napětí (max.): 690 V/AC

Max. spínací výkon: 476100 VA

Konstantní proud (max.): 690 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 160 mm

V: 214 mm

Hloubka: 225 mm

Rozm.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 3

: 0

: 2

: 2

: 170 A

: 690 A

: Rail connection

: AC/DC

: 110.3248125

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Siemens 3RT1075-2AB36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746245

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AD36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704802

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AF36 stykač 3 spínací kontakty 200 kW 1000 V/AC Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1746246

Doručení: Po 26. 10.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

65 701,65 Kč^*

Siemens 3RT1075-2AM36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704803

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AP36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746247

Doručení: Po 26. 10.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

66 045,45 Kč^*

Siemens 3RT1075-2AR36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746248

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AS36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746249

Doručení: Po 19. 10.

72 KsConrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AT36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699365

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AU36 stykač 3 spínací kontakty 200 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1749331

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Siemens 3RT1075-2AV36 stykač 3 spínací kontakty 200 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746250

Doručení: Út 3. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

57 805,79 Kč^*

Ke stažení

List technických údajů

List technických údajů 1729858 Siemens 3RT1476-6SF36-3PA0 stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729858 Siemens 3RT1476-6SF36-3PA0 stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana výkonu, AC-1 690 A / 690 V AC 50/60 Hz cívky a DC 96-127 V x (0,8-1,1) F-SPS vstup 24 V DC / 3-pólový velikosti S12 pomocné kontakty 2 S + 2 O nerozpojitelná (SUVA) Hauptstr.: lišta řídicí a Hilfstromkreis: šroubový přípoj ochranné SIRIUS 3RT14 pro spínání ohmických spotřebičů s větší výkon, speciálně navrženo a certifikováno pro snadnou montáž sicherheitsgerichteter aplikace do SIL CL 3. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Na ochranu pro bezpečnostní směrovaná aplikace vhodnou připojení k ovládání ve tvaru chybového bezpečné PLC vstupu. Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační a celosvětově (schváleno např. IEC a UL/CSA). Které stykače 3RT s chyby bezpečné ovládání jsou dostupné v různých velikostí a ve velkém rozsah výkonu. Mají AC/DC napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
