Name: Siemens 3RT1265-6NF36 vakuový stykač 3 spínací kontakty 132 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné
Brand: Siemens
SKU: 1747118
Availability: BackOrder

Elektronický výkonový spínač se třemi svorkami a popisy na přední straně, používaný v elektrických systémech.

Otevřená rozvodná skříň vlevo odhaluje elektronické komponenty, zatímco vpravo jsou přes deštěm zmáčené okno viditelné výrobní stroje.

Diagram elektrického zapojení s různými elektrickými komponenty a propojeními. Jsou uvedeny podrobné popisy montážních a připojovacích možností.

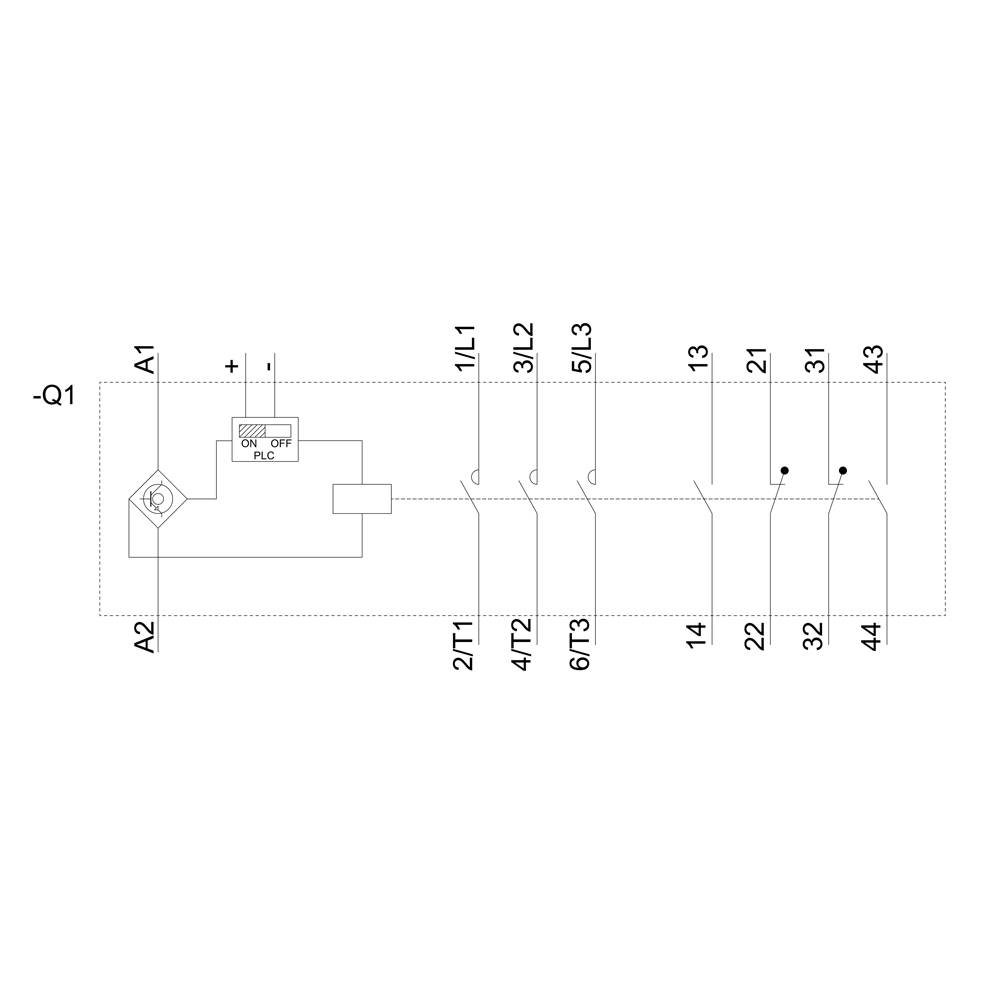

Schéma zapojení relé s připojovacími body A1/A2 až 44. Znázornění propojovacích bodů a kabeláže.

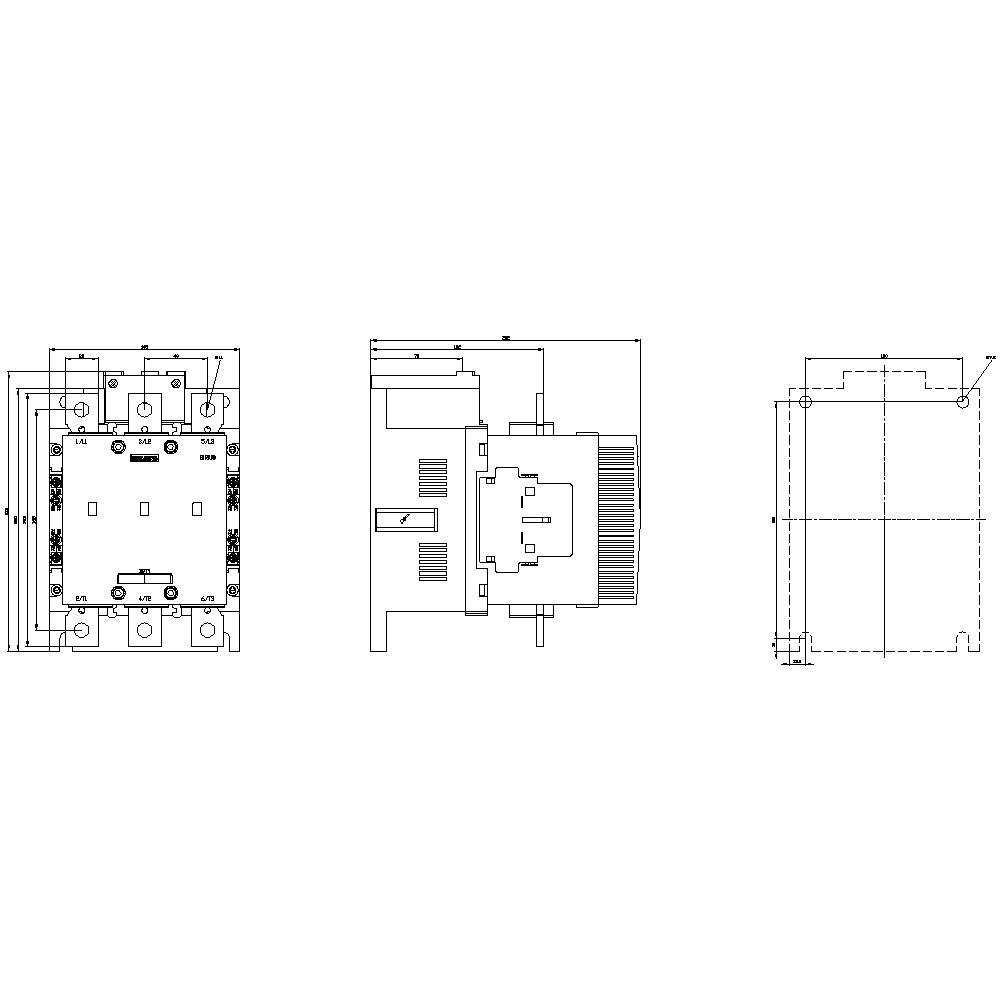

Technický výkres elektrického schématu s různými pohledy elektrického zařízení, včetně čelního a bočního pohledu.

1/5

Ilustrační obrázek

Kategorie produktu

vakuový stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

132 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: Út 16. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (42 301,65 Kč / kus)

42 301,65 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: vakuový stykač

Typ: 3RT1265-6NF36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 96 V/AC

Řídicí napětí (max.): 127 V/DC

Rozsah řídicího napětí: 96 - 127 V/DC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 265 A

: 132 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: S elektronikou s velkým měřicím dosahem

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 206 mm

Rozm.: (š x v x h) 145 x 210 x 206 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 132 kW

: 3

: 2

: 2

: 265 A

: 330 A

: Rail connection

: AC/DC

: 230 A

: 132 kW

: 147.09975

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT1264-6AB36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746299

Doručení: Pá 30. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AD36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746300

Doručení: Po 9. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AF36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746301

Doručení: Út 16. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AM36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746302

Doručení: Út 16. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1741935

Doručení: Po 19. 10.

37 KsConrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AR36 vakuový stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746303

Doručení: Út 16. 2. 2027

Conrad Electronic

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AS36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747107

Doručení: Pá 30. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AT36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747108

Doručení: Pá 30. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AU36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698938

Doručení: Út 16. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AV36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747109

Doručení: Út 16. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Ke stažení

List technických údajů

List technických údajů 1747118 Siemens 3RT1265-6NF36 vakuový stykač 3 spínací kontakty 132 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747118 Siemens 3RT1265-6NF36 vakuový stykač 3 spínací kontakty 132 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné

Popis

Vakuová, AC-3 265 A, 132 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 96-127V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: elektronicky s PLC rozhraní DC 24 V vakuová ochranné SIRIUS 3RT12 pro spínání motory. Vakuová stykače 3RT12 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Vakuová stykače se vyznačují se velmi vysoké spínací životnosti. Jsou proto obzvláště vhodné pro časté spínání v módu. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
