Name: Siemens 3RT1264-6NP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1747111
Availability: BackOrder

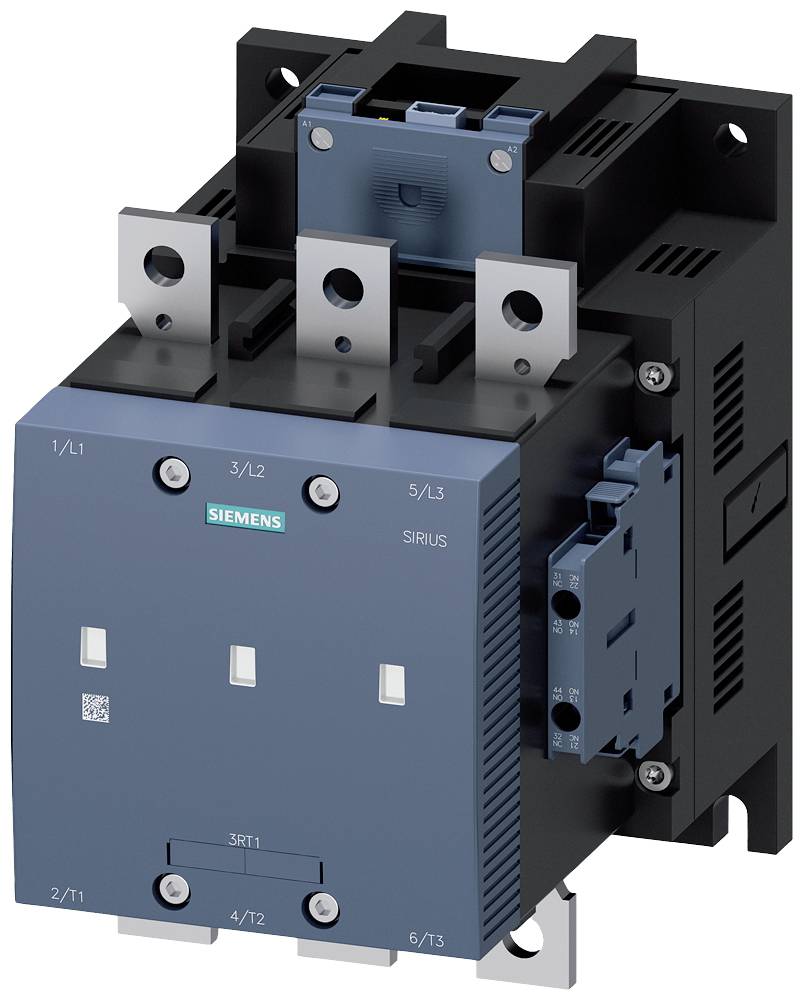

Elektrický stykač od Siemens, model Sirius, určený pro řízení a ochranu elektrických zařízení, zobrazuje připojovací svorky nahoře.

Otevřená rozvodná skříň odhaluje elektrické komponenty, přičemž skrz deštivé okno je vidět výrobní stroj.

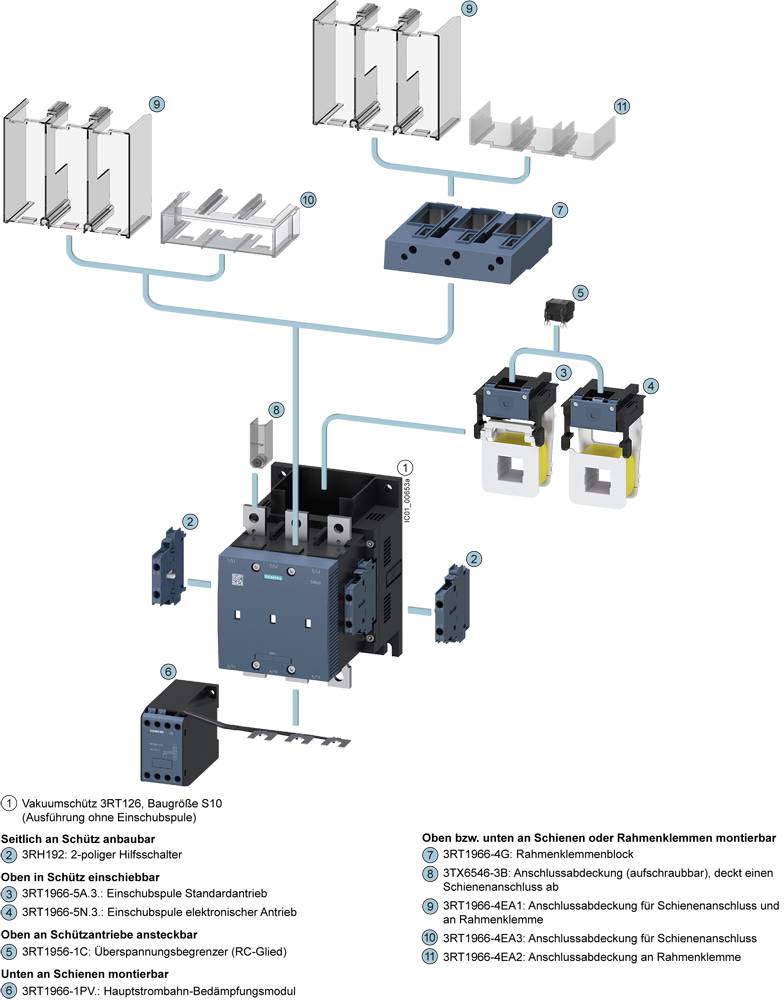

Výkres rozloženého elektrického spínacího zařízení. Zobrazuje komponenty jako stykač, svorky, pohon a možnosti připojení.

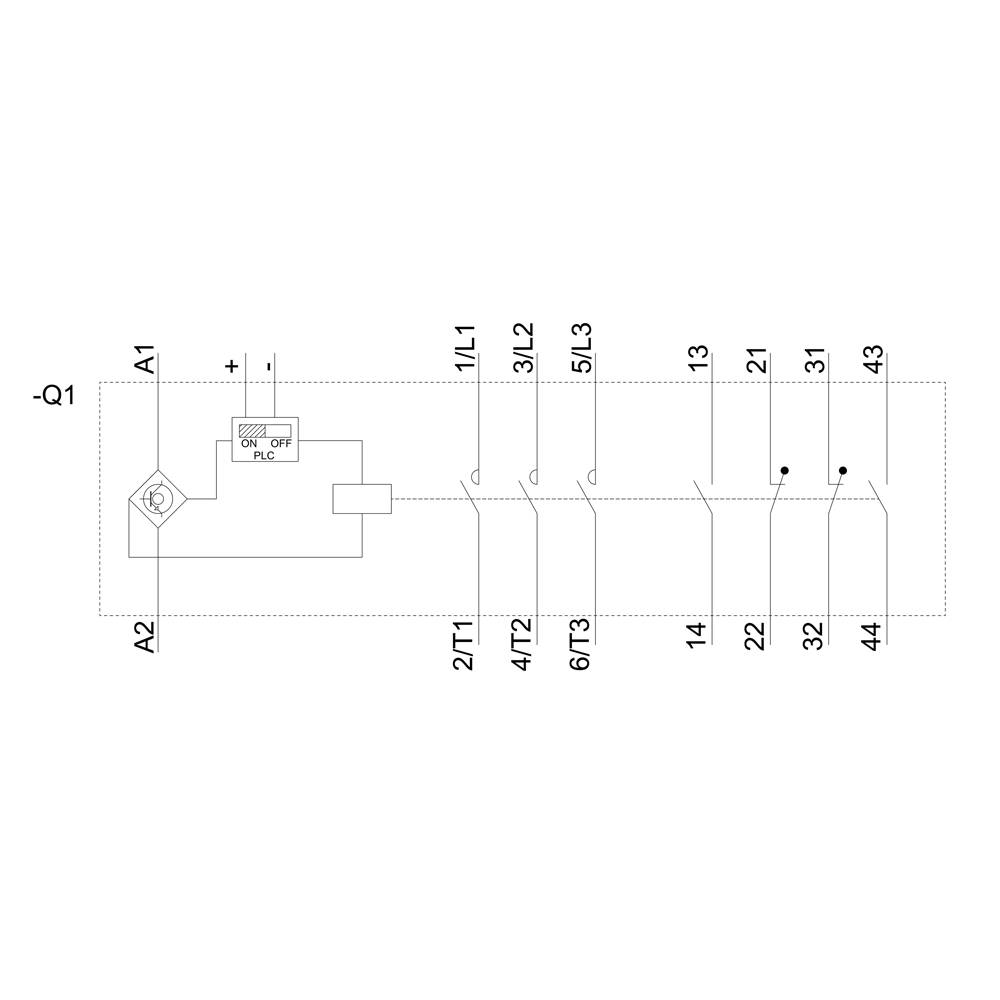

Schéma zapojení ukazuje relé (-Q1) s připojeními ke kontaktům A1, A2, 1/L1, 3/L2, 5/L3 a koncovým připojením 13, 14, 21, 22, 31, 32, 41, 42, 43, 44.

Technický výkres elektrické komponenty se třemi pohledy: čelní, boční a pohled shora s kótami.

1/5

Ilustrační obrázek

Kategorie produktu

vakuový stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

110 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: Po 15. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (35 929,75 Kč / kus)

35 929,75 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: vakuový stykač

Typ: 3RT1264-6NP36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 225 A

: 110 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 206 mm

Rozm.: (š x v x h) 145 x 210 x 206 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 110 kW

: 3

: 2

: 2

: 225 A

: 330 A

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.3248125

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT1264-6NP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747111

Doručení: Po 15. 2. 2027

Conrad Electronic

Tento produkt

110 kW

Min.: 1

Násobky: 1

35 929,75 Kč^*

Siemens 3RT1264-6AB36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746299

Doručení: Po 26. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AD36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746300

Doručení: Čt 5. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AF36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746301

Doručení: Po 15. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AM36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746302

Doručení: Po 15. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1741935

Doručení: Po 19. 10.

40 KsConrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AR36 vakuový stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746303

Doručení: Po 15. 2. 2027

Conrad Electronic

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AS36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747107

Doručení: Po 26. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AT36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747108

Doručení: Po 26. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Siemens 3RT1264-6AU36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698938

Doručení: Po 15. 2. 2027

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

33 466,94 Kč^*

Ke stažení

List technických údajů

List technických údajů 1747111 Siemens 3RT1264-6NP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747111 Siemens 3RT1264-6NP36 vakuový stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Vakuová, AC-3 225 A, 110 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 200-277V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: elektronicky s PLC rozhraní DC 24 V vakuová ochranné SIRIUS 3RT12 pro spínání motory. Vakuová stykače 3RT12 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Vakuová stykače se vyznačují se velmi vysoké spínací životnosti. Jsou proto obzvláště vhodné pro časté spínání v módu. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
