Name: Siemens 3RT1076-6AS36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens
Brand: Siemens
SKU: 1746287
Availability: BackOrder

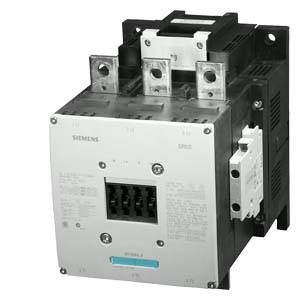

'Siemens 3RT1055-6A Stykač': Šedý a černý elektrický stykač pro řízení motorů, s několika připojovacími svorkami.

Rozvaděč s elektronickými komponenty vlevo a mokré skleněné okno vpravo, za nímž jsou v rozostření viditelné stroje.

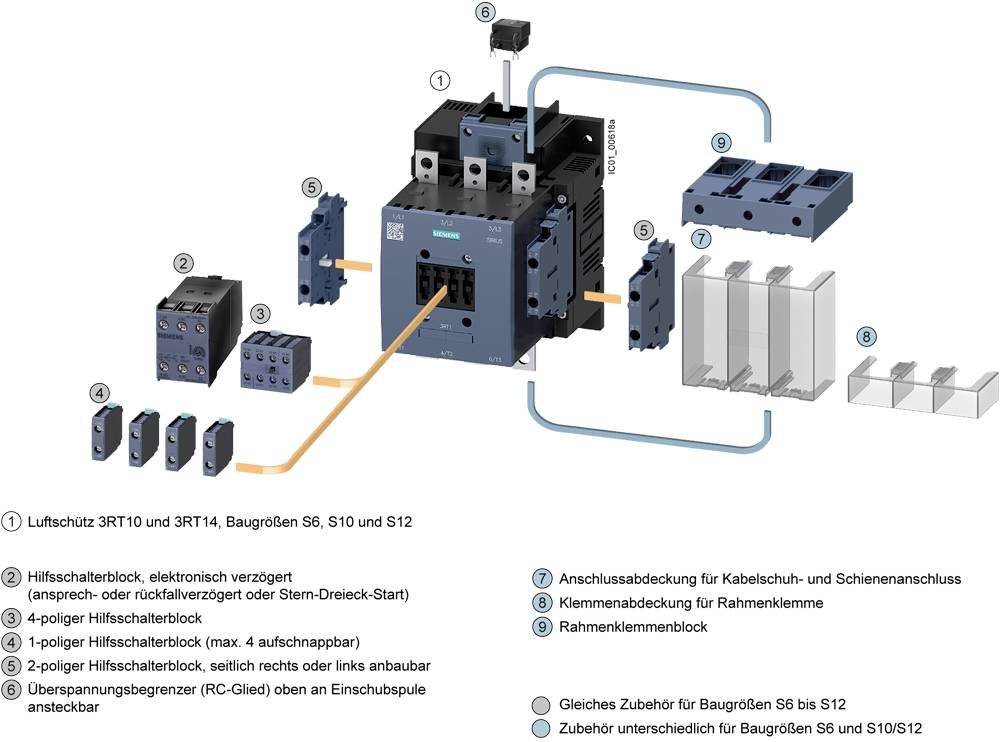

Zobrazení spínacího zařízení: Součásti a příslušenství jsou očíslovány a označeny. Obsahuje vzduchový stykač, pomocný spínací blok a kryty.

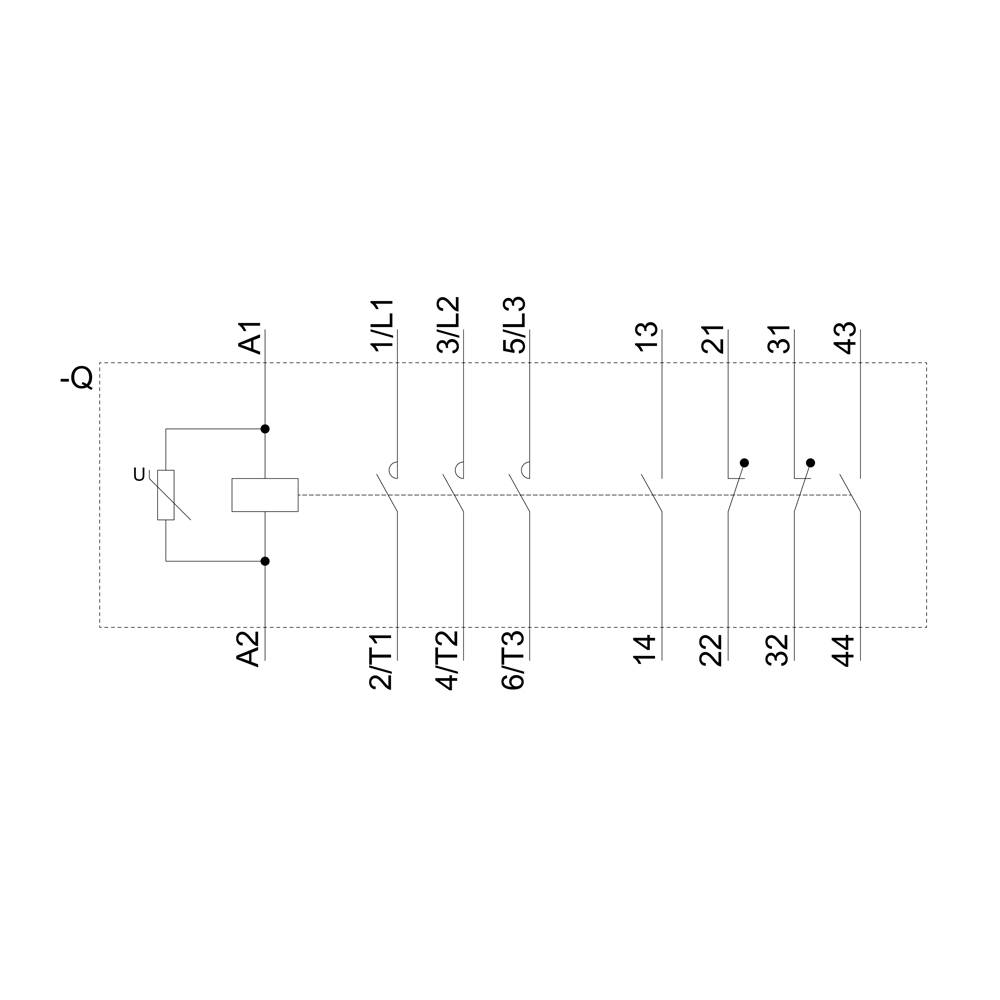

'Schéma zapojení relé s připojeními A1, A2, 1L1, 3L2, 5L3, T1, T2, T3, 13, 14, 21, 22, 31, 32, 43, 44 a spínačem vlevo nahoře.'

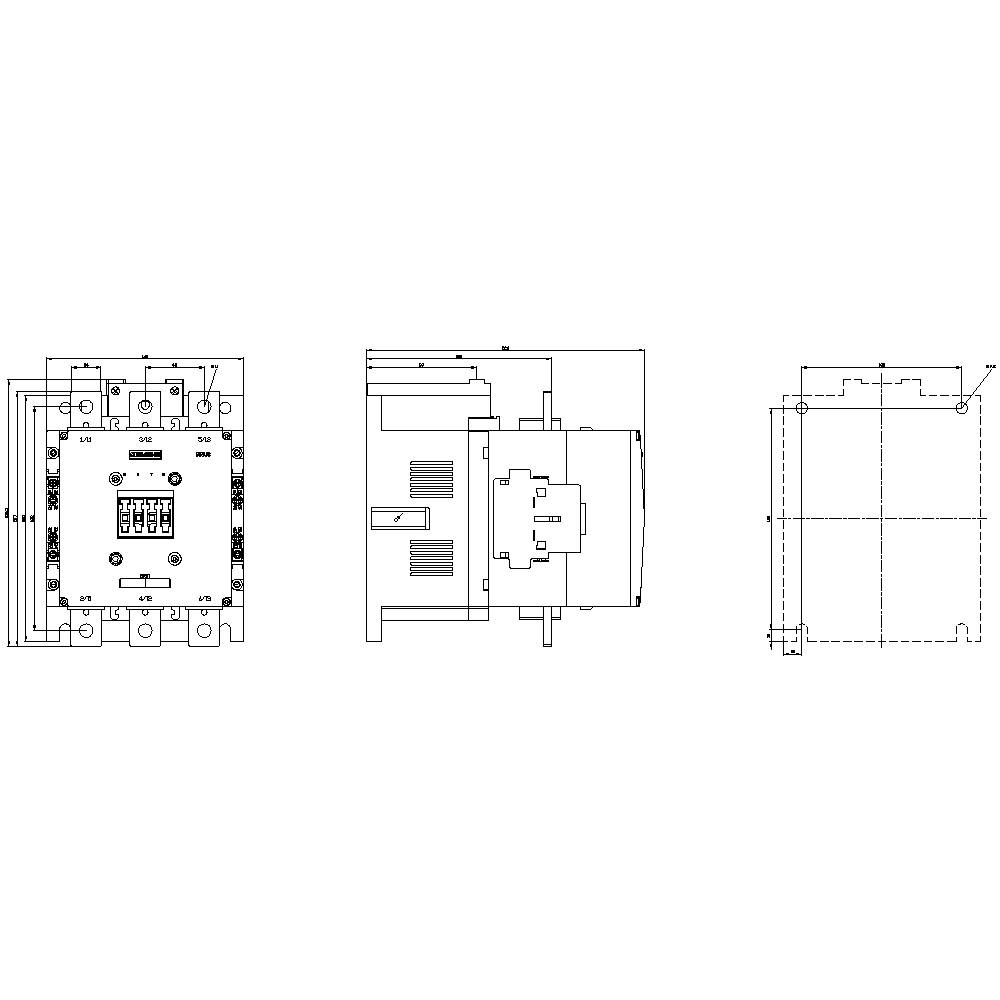

Technický výkres elektrického spínacího zařízení s pohledem zepředu, z boku a shora. Jsou rozpoznatelné detaily jako přípojky a spínací komponenty.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

250 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: Po 19. 10.

118 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (95 280,77 Kč / kus)

95 280,77 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT1076-6AS36

Konstrukční velikost: S12

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 500 A

: 250 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 160 mm

V: 214 mm

Hloubka: 225 mm

Rozm.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: 500-550 V

: 500-550 V

: 500-550 V

: Rail connection

: AC/DC

: 430 A

: 250 kW

: 294.2

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT1075-6AP36 stykač 3 spínací kontakty 220.64962499 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1749332

Doručení: Po 19. 10.

Conrad Electronic

220.64962499 kW

Min.: 1

Násobky: 1

62 500,00 Kč^*

Siemens 3RT1076-2AB36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746273

Doručení: Út 3. 11.

Conrad Electronic

Min.: 1

Násobky: 1

95 280,77 Kč^*

Siemens 3RT1076-2AD36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1736299

Doručení: Út 3. 11.

Conrad Electronic

Min.: 1

Násobky: 1

83 336,48 Kč^*

Siemens 3RT1076-2AF36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746274

Doručení: Út 3. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

95 280,77 Kč^*

Siemens 3RT1076-2AM36 stykač 3 spínací kontakty 250 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746275

Doručení: Út 3. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

83 336,48 Kč^*

Siemens 3RT1076-2AP36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746276

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

95 280,77 Kč^*

Siemens 3RT1076-2AR36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704806

Doručení: Út 3. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

95 280,77 Kč^*

Siemens 3RT1076-2AS36 stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741932

Doručení: Po 19. 10.

47 KsConrad Electronic

Min.: 1

Násobky: 1

83 336,48 Kč^*

Siemens 3RT1076-2AT36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704807

Doručení: Út 3. 11.

Conrad Electronic

Min.: 1

Násobky: 1

83 336,48 Kč^*

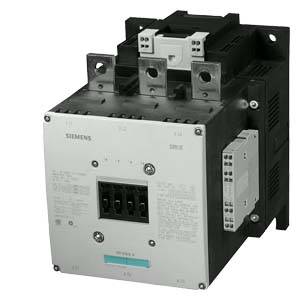

Siemens 3RT1076-2AU36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746277

Doručení: Út 3. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

83 336,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746287 Siemens 3RT1076-6AS36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746287 Siemens 3RT1076-6AS36 stykač 3 spínací kontakty 250 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens

Popis

Ochrana, AC-3, 250 kW / 400 V AC (50... 60 Hz) / DC ovládání UC 500 - 550 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S12 lišta přípojky: konvenční šroubové připojení ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
