Name: Siemens 3RT1066-6SF36-3PA0 stykač 3 spínací kontakty 160 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1746241
Availability: BackOrder

Na obrázku je průmyslový stykač značky Siemens, v černé a šedé barvě, s několika připojovacími body, určený pro řízení elektrických zátěží.

Otevřená elektrická rozvodná skříň odhaluje elektrické komponenty. Vpravo je okno s kapkami deště, které poskytuje výhled na výrobní stroj.

Ochranný jistič Flussschütz 3RT10 a 3RT14 s příslušenstvím. Na obrázku jsou pomocné spínací bloky, kryt připojení a kryty svorek pro velikosti S0 až S12.

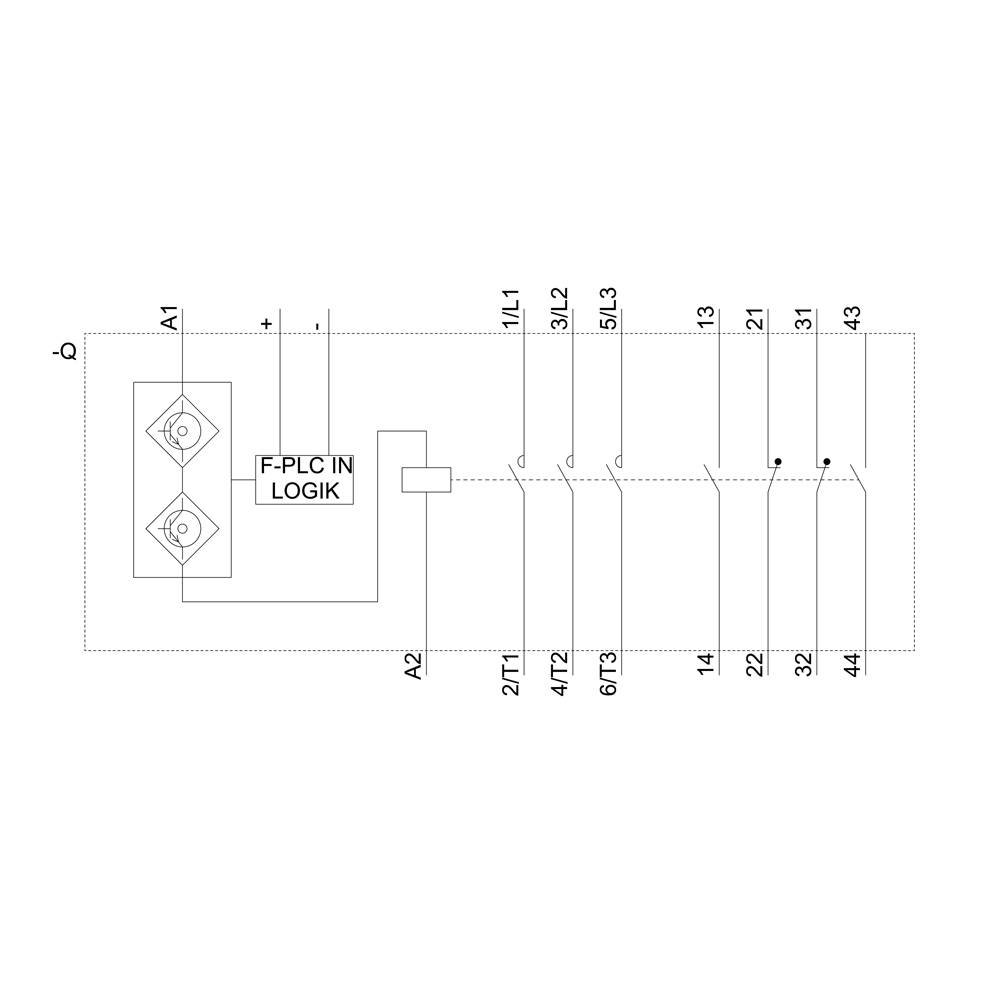

'Schéma zapojení logického F-PLC IN systému s elektrickými vodiči, spínači a logickými komponenty, označené svorky A1, A2, 1/L1, 2/T1 atd.'

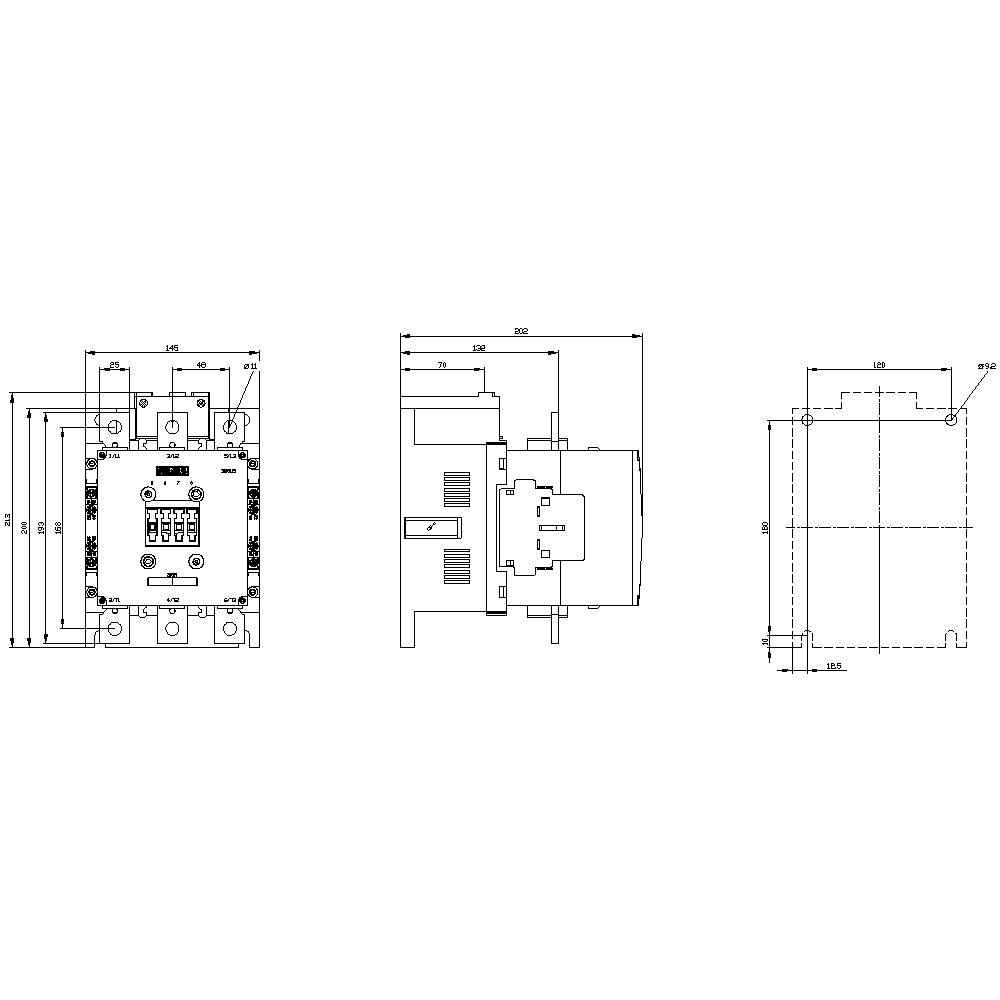

Výkres elektrické rozvaděče s detailními pohledy zepředu, z boku a shora, včetně rozměrů v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

160 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (59 519,83 Kč / kus)

59 519,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ochrana AC-3, 160 kW / 400 V, AC/DC 96-127V, 3pólové, S10,2S+ 2 NC, F SPS vstup 24 V DC

Dodatečné informace:

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1066-6SF36-3PA0

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 96 V/DC

Řídicí napětí (max.): 127 V/DC

Rozsah řídicího napětí: 96 - 127 V/DC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 300 A

: 160 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 202 mm

Rozm.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 160 kW

: 3

: 2

: 2

: 300 A

: 330 A

: Rail connection

: AC/DC

: 280 A

: 160 kW

: 183.8746875

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT1064-2AB36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744943

Doručení: St 4. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AD36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744944

Doručení: St 4. 11.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AF36 stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744945

Doručení: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AM36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744946

Doručení: St 4. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AP36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702459

Doručení: Pá 30. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

18 756,20 Kč^*

Siemens 3RT1064-2AR36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744947

Doručení: St 4. 11.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AS36 stykač 3 spínací kontakty 110 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744948

Doručení: Út 20. 10.

124 KsConrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AT36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744949

Doručení: St 4. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AU36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702460

Doručení: St 4. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AV36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744950

Doručení: Pá 30. 10.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746241 Siemens 3RT1066-6SF36-3PA0 stykač 3 spínací kontakty 160 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746241 Siemens 3RT1066-6SF36-3PA0 stykač 3 spínací kontakty 160 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 300 A, 160 kW / 400 V cívka AC 50/60 Hz a DC 96-127 V x (0,8-1,1) F-SPS vstup 24 V DC / 3-pólový velikosti S10 pomocné kontakty 2 S + 2 O nerozpojitelná (SUVA) Hauptstr.: lišta řídicí a Hilfstromkreis: šroubový přípoj ochrana výkonu SIRIUS 3RT1 pro spínání motory s větší výkon, speciálně navrženo a certifikováno pro snadnou montáž sicherheitsgerichteter aplikace do SIL CL 3. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Na ochranu pro bezpečnostní směrovaná aplikace vhodnou připojení k ovládání ve tvaru chybového bezpečné PLC vstupu. Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Které stykače 3RT s chyby bezpečné ovládání jsou dostupné v různých velikostí a ve velkém rozsah výkonu. Mají AC/DC napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
