Siemens 3RH2440-1BF40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

'Dva černé stykače Siemens SIRIUS umístěné vedle sebe, používané pro řízení elektrických motorů a obvodů.'

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a kabely na několika úrovních, určená pro řízení strojů.

Elektrické spínací přístroje a příslušenství, včetně pomocných stykačů a funkčních modulů. Zvýrazněny propojovací cesty pro různé konfigurace.

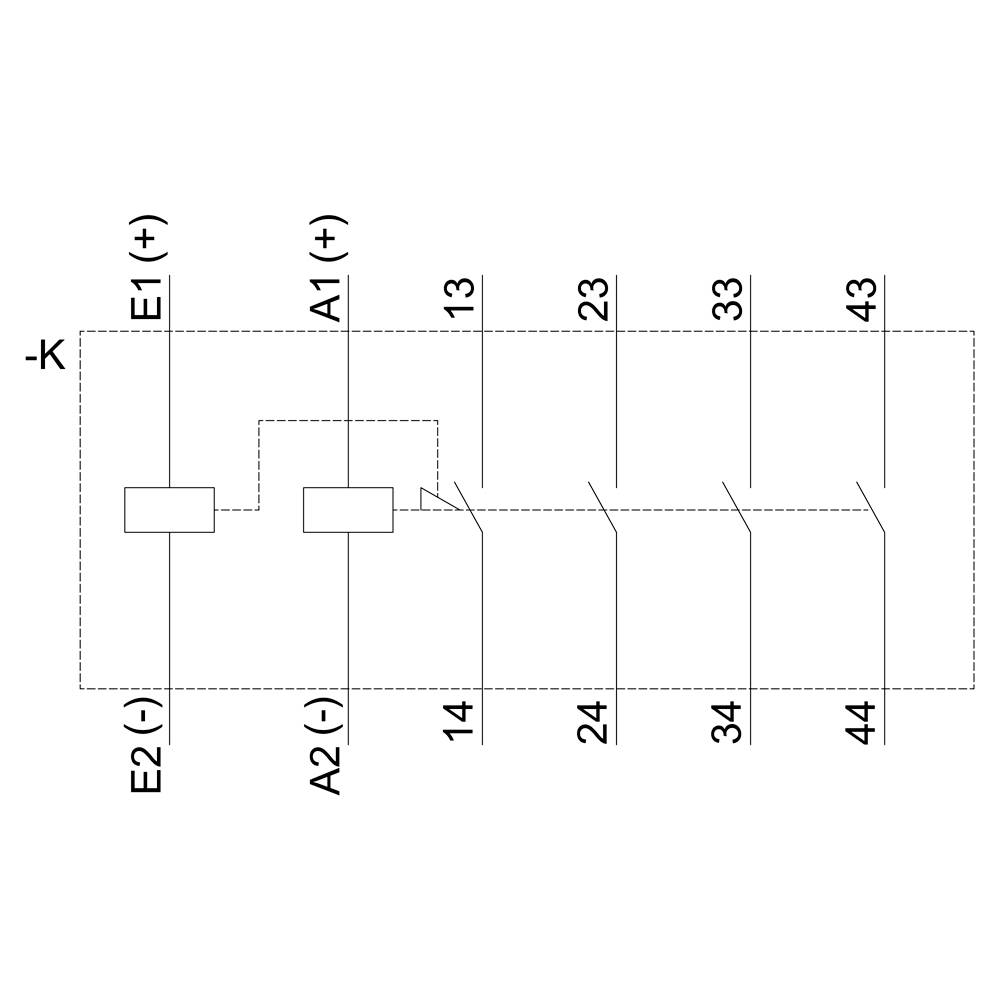

Elektrický schéma zapojení se čtyřmi vertikálními linkami, číslovanými 13, 14, 23, 24, 33, 34, 43, 44. Popisky: E1(+), E2(-), A1(+), A2(-).

Technický výkres elektrické komponenty s předním, bočním a horním pohledem. Rozměry a poloha připojovacích bodů jsou vyznačeny.

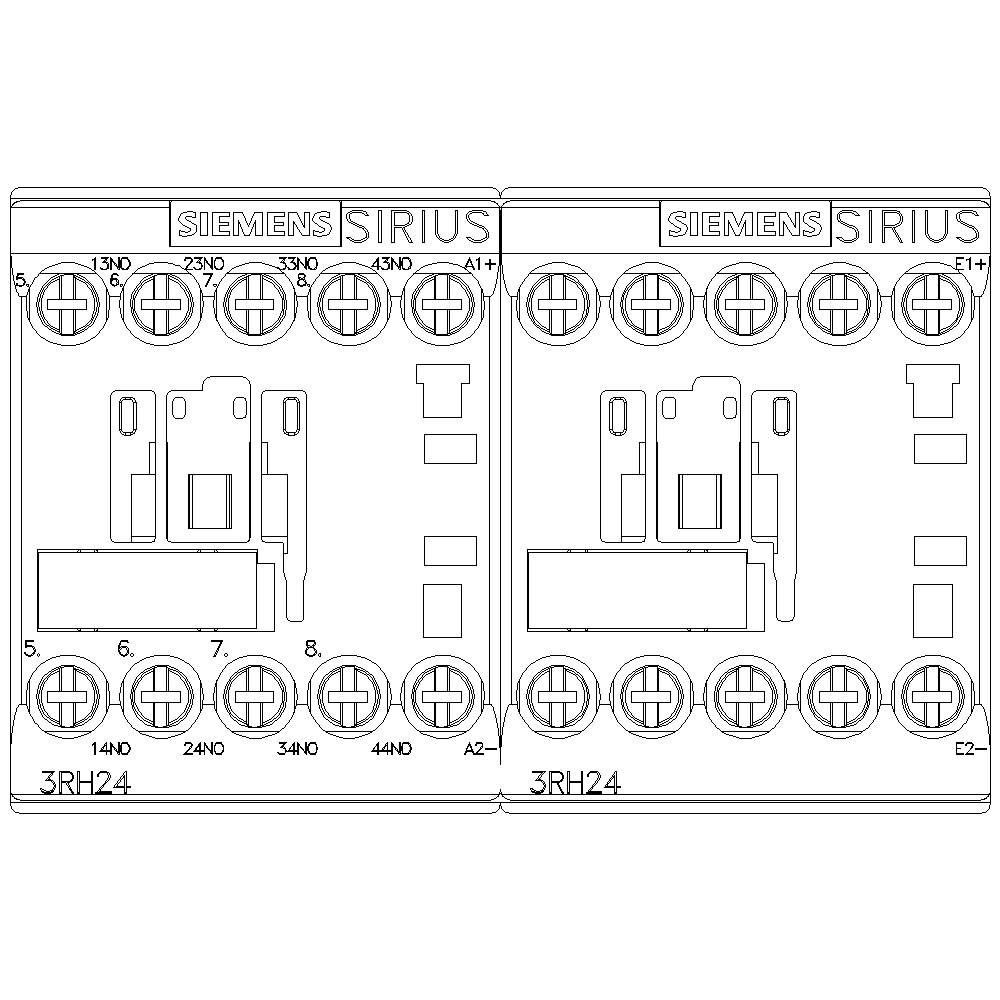

Schéma spínacího relé 'Siemens SIRIUS 3RH24' s přípoji A1, A2, 13NO, 23NO, 33NO, 43NO, 53NO, 63NO, 73NO a 83NO.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2440-1BF40

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Pomocný stykač verklinkt, 4S, DC110V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2440-1BF40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: DC

Ke stažení

List technických údajů

List technických údajů 1745089 Siemens 3RH2440-1BF40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745089 Siemens 3RH2440-1BF40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, verklinkt, 4 S, DC 110 V, velikosti S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
