Siemens 3RH2140-1AH00 pomocný stykač 4 spínací kontakty Piece 1 ks

'Siemens Sirius 3RH21' stykač, černé pouzdro, modrý přední panel, několik viditelných připojovacích bodů, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Rozváděč s otevřenými skleněnými dvířky zobrazuje různé elektrické komponenty a kabely pro řídicí techniku.

Diagram znázorňuje různé pomocné střelce a skupinové pomocné střelce s příslušenstvím, jako jsou funkční moduly a ochrana proti přepětí.

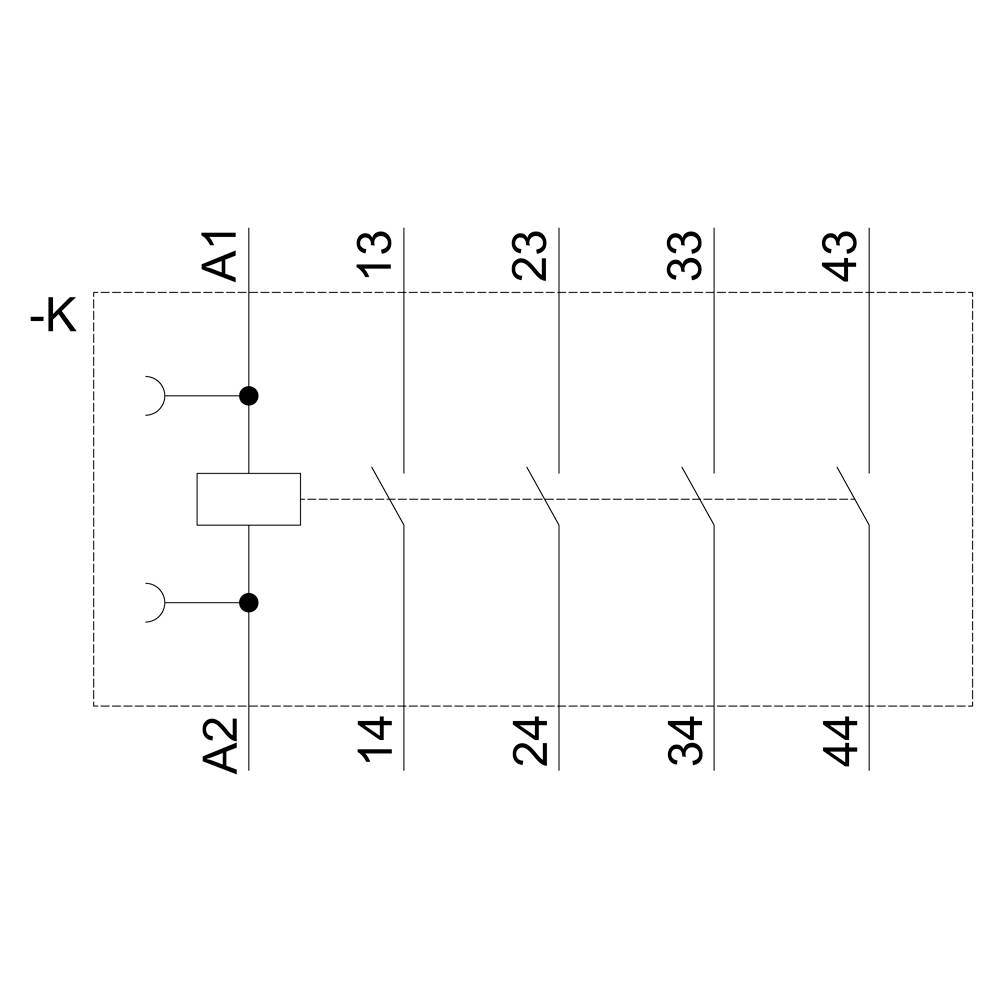

Elektrický schéma znázorňuje relé se čtyřmi přepínacími kontakty (13-14, 23-24, 33-34, 43-44) a cívkou mezi svorkami A1 a A2.

Technický výkres elektrického relé, zobrazující přední, boční a horní pohled s podrobnými rozměry v milimetrech.

'SIEMENS SIRIUS 3RH21 Relé', zobrazuje svorky a schematické symboly. Horní strana je označena 14NO, 23NO, 24NO a 43NO. Spodní strana má svorky 14NO, 24NO, A1 a A2.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2140-1AH00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-1AH00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 48 V/AC

Rozsah řídicího napětí: 48 V/AC (max)

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741261 Siemens 3RH2140-1AH00 pomocný stykač 4 spínací kontakty Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741261 Siemens 3RH2140-1AH00 pomocný stykač 4 spínací kontakty Piece 1 ks

Popis

Pomocný stykač, 4 S, AC 48 V, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
