Phoenix Contact ELR W3-24DC/500AC-2I reverzní stykač 24 V/DC 2.4 A Se zkušebním tlačítkem Vhodné pro značku (relé): Phoe

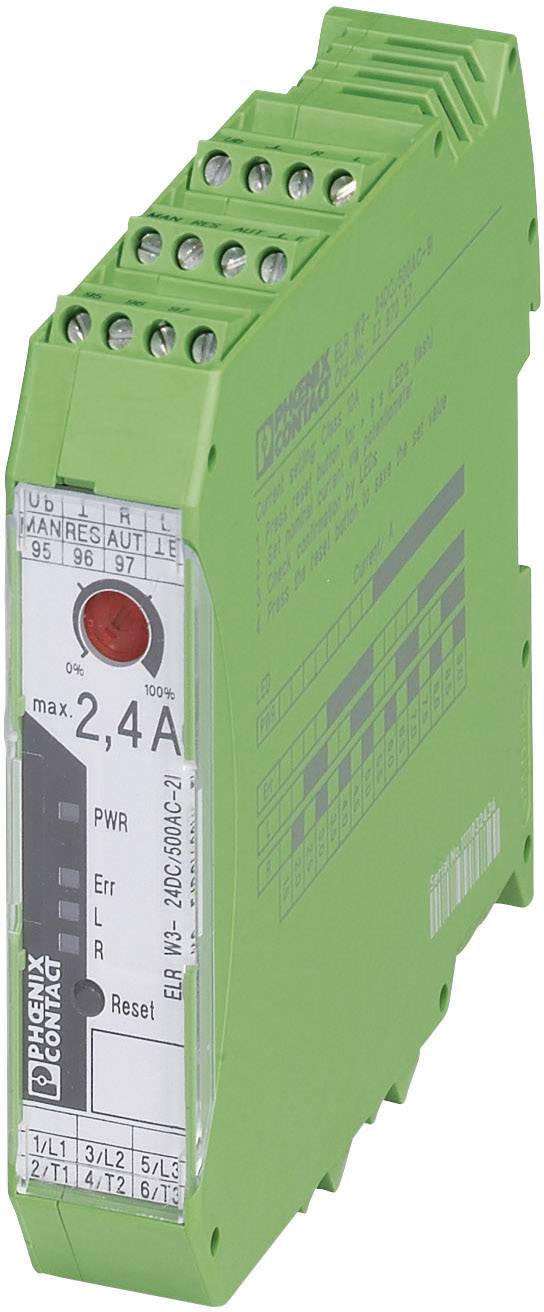

Zelený elektronický jistič od Phoenix Contact s maximálním proudem 2,4 A, určený pro montáž na DIN lištu.

Kategorie produktu

reverzní stykač

Jmenovité napětí

24 V/DC

Zatěžovací proud

2.4 A

Připojení

šroubová svorka

Druh obalu

Piece

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

27 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 387,60 Kč / kus)

4 387,60 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Polovodičový stykač CONTACTRON „4 v 1“

Levý chod / pravý chod / ochrana motoru / nouzové zastavení
Nahrazuje 4 stykače a 1 termočlánek
75% úspora místa, šířka pouze 22,5 mm

Technické parametry

Vstupní proud (při U N 24 V DC / 230 V AC) 3/7 mA
Spínací proud (IS max. ): (t = 10 ms) 100 A

Druh obalu: Piece

Kategorie produktu: reverzní stykač

Typ: ELR W3-24DC/500AC-2I

Jmenovité napětí: 24 V/DC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 19.2 - 30 V/DC

Spínací napětí (min.): 42 V/AC

Spínací napětí (max.): 550 V/AC

Konstantní proud (max.): 2.4 A

Zatěžovací proud: 2.4 A

Vhodné pro značku: Phoenix Contact

vhodné pro sérii: Phoenix Contact řada ELR W3

Vlastnosti: Se zkušebním tlačítkem

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 99 mm

V: 22.5 mm

Hloubka: 114.5 mm

Rozm.: (š x v x h) 99 x 22.5 x 114.5 mm

Obsah: 1 ks

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: ANO

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 503873 Phoenix Contact ELR W3-24DC/500AC-2I reverzní stykač 24 V/DC 2.4 A Se zkušebním tlačítkem Vhodné pro značku (relé): Phoe

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503873 Phoenix Contact ELR W3-24DC/500AC-2I reverzní stykač 24 V/DC 2.4 A Se zkušebním tlačítkem Vhodné pro značku (relé): Phoe

Popis

Tato 3fázová elektronická reverzní zátěžová relé s monitorováním proudu kombinují 4 funkce v jednom zařízení: stykač vpravo, stykač vlevo, ochranné relé motoru a stykač nouzového zastavení dle kategorie 3 pro spínání, reverzaci a ochranu motorů s výkonem do 4 kW. To značně usnadňuje instalaci a šetří místo na nosné liště. Spínání téměř bez opotřebení prodlužuje životnost až 10násobně a tím zvyšuje i použitelnost zařízení. Programování jmenovitého proudu je možné teprve po stisknutí tlačítka RESET po dobu 6 sekund. Další změna nebo manipulace ze strany neoprávněných osob je tak prakticky vyloučena. Polovodičový stykač lze ovládat přímo přes PLC a disponuje dálkovými signalizačními kontakty.
Levý/pravý chod: jednoduché ovládání, vč. blokovacího obvodu.
Ochrana motoru: komfortní ochrana pomocí elektronického relé s automatickou nebo dálkovou resetovací funkcí (drátový můstek po 20 min, tlačítko RESET nebo externí tlačítko).
Nouzové zastavení: integrovaná bezpečnostní funkce umožňuje použití v bezpečnostních systémech.

Doplňující informace

Úroveň bezpečnosti podle SIL 3 (IEC 61508-1), PL e (ISO 13849) a kategorie 3 (EN 954-1). Zařízení ELR–I jsou mimo jiné vhodná pro použití v chemickém a petrochemickém průmyslu.
