Siemens 3RH2422-1BB40 pomocný stykač Vhodné pro značku (relé): Siemens 1 ks

Siemens SIRIUS stykač se dvěma černými moduly vedle sebe, vhodný pro řízení elektrických motorů v průmyslových aplikacích.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabely uspořádané do několika řad.

Diagram zobrazuje spínací a propojovací pomocné stykače. Obsahuje 4pólové moduly, funkční modul, ochranu proti přepětí a LED indikaci.

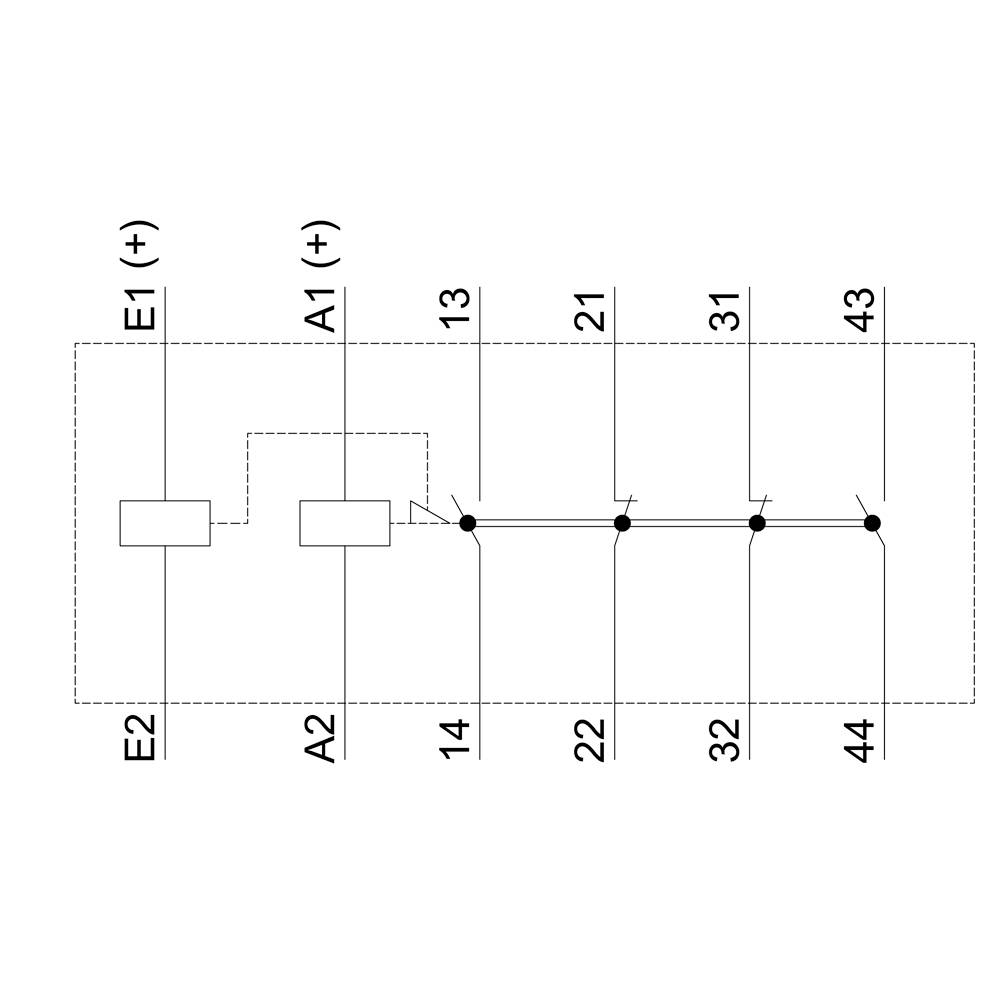

Schematický diagram s dvěma spínači E1 a E2, propojenými kontakty A1 až A2. Propojovací čáry znázorňují průběh elektrického obvodu.

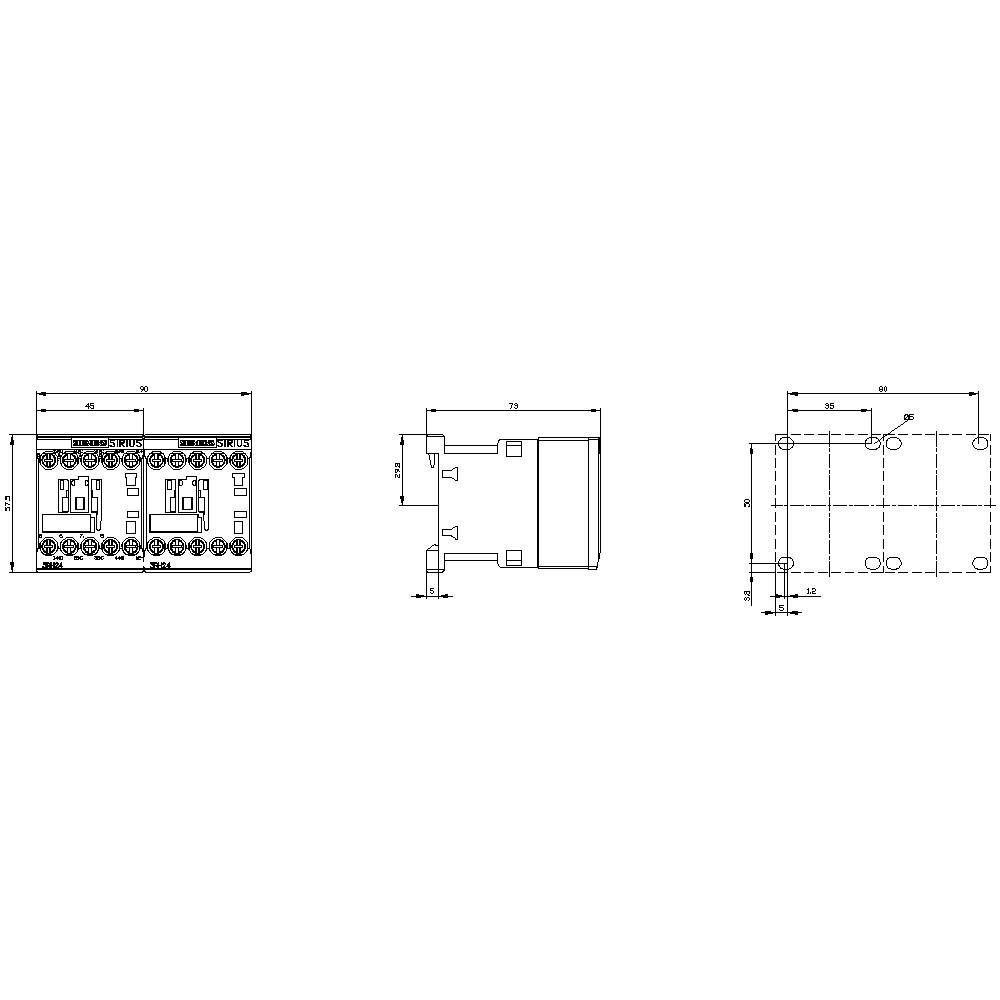

Technický výkres elektrické součástky s rozměry a připojovacími body, pohled zepředu a z boku.

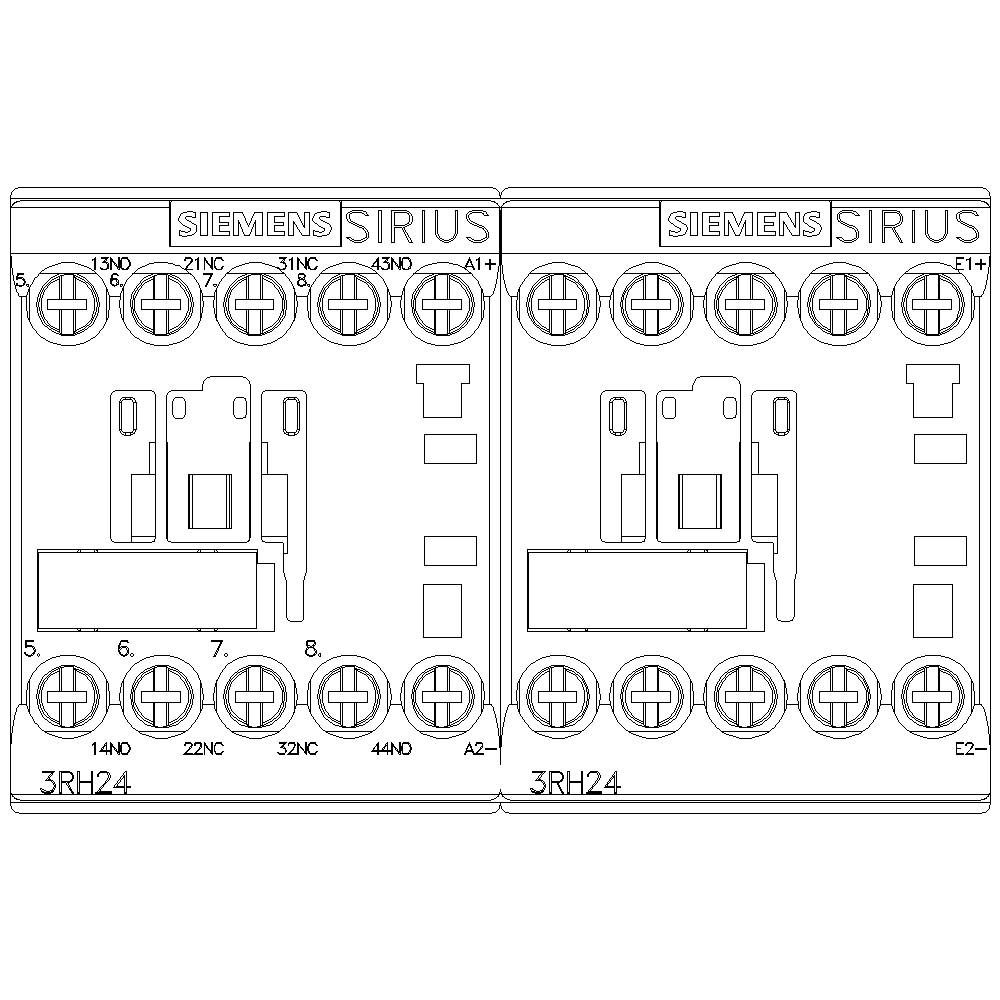

'Dva zobrazené Siemens Sirius moduly 3RH24 s připojovacími svorkami a štítky.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Typ

3RH2422-1BB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Pomocný stykač verklinkt, 2S+ 2 NC, DC24V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2422-1BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1742605 Siemens 3RH2422-1BB40 pomocný stykač Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742605 Siemens 3RH2422-1BB40 pomocný stykač Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, verklinkt, 2 S + 2 O, 24 V DC, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
