Name: Siemens 3RH2262-2BB40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1742402
Availability: BackOrder

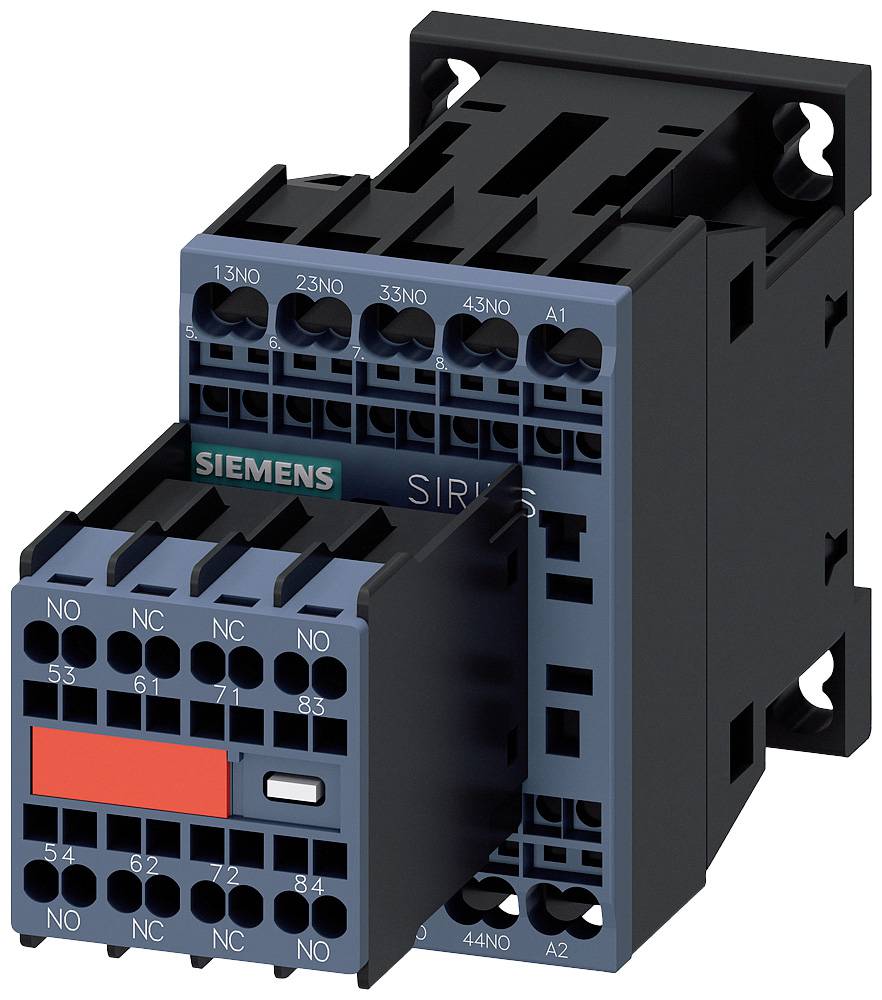

Elektrické stykač společnosti Siemens s přípojkami a štítky, používaný pro spínání elektrických zátěží v řídicích systémech.

Otevřená serverová nebo síťová rozvodná skříň; zobrazuje organizované kabely a hardwarové komponenty v několika úrovních.

Diagram spínacích zařízení zobrazuje různé komponenty: pomocné stykače, pomocné propojovací stykače, funkční moduly, adaptéry a montážní celky. Propojení a funkce jsou očíslovány a barevně kódovány.

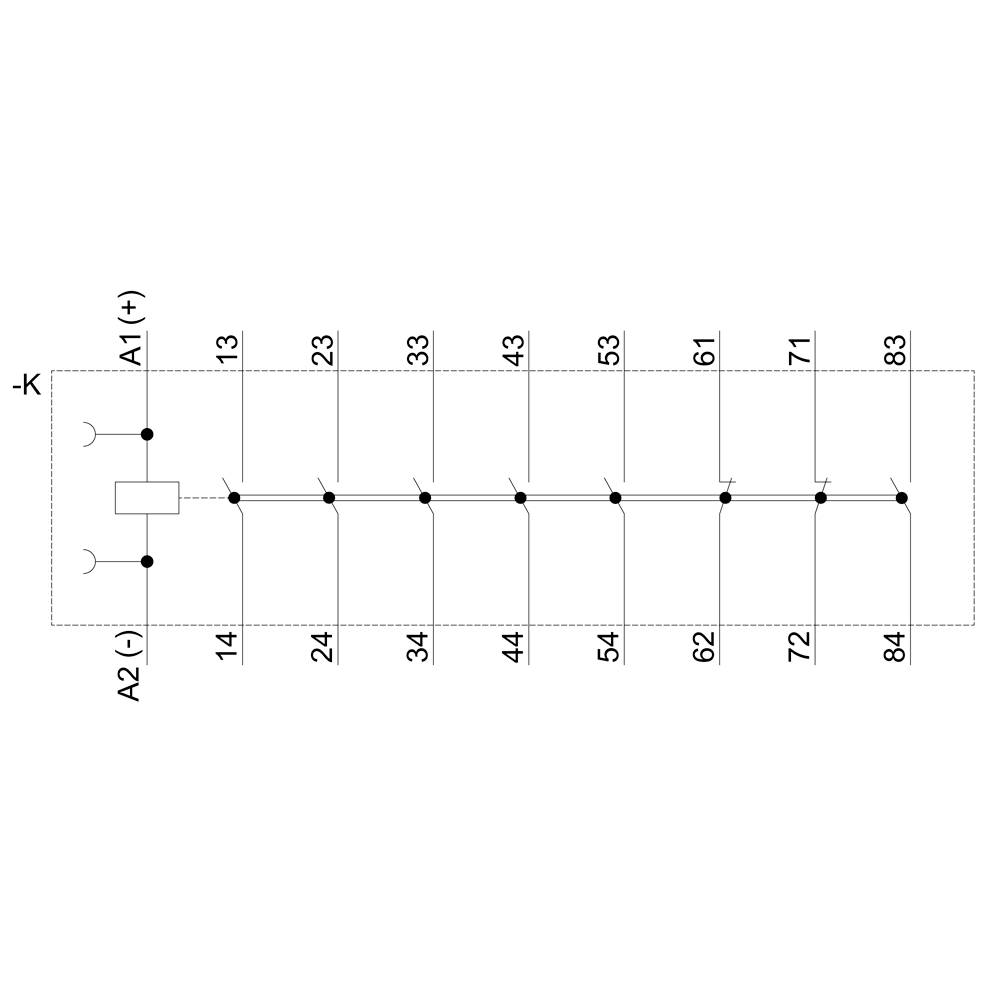

Elektrický schéma zapojení s 10 očíslovanými spoji, v rozsahu od 14 do 83, mezi A1 (+) a A2 (-).

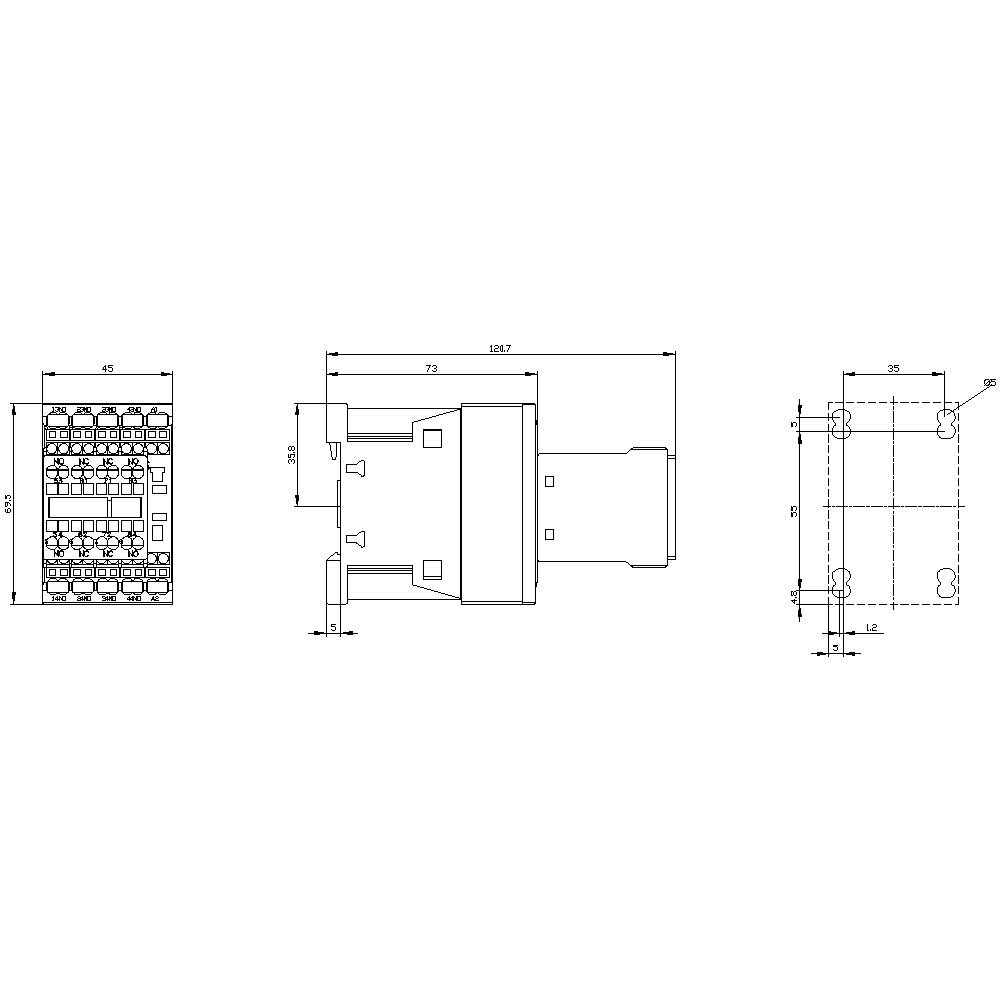

Technický výkres elektrické součástky s kótovanými pohledy zepředu, z boku a zezadu. Rozměry jsou uvedeny v milimetrech.

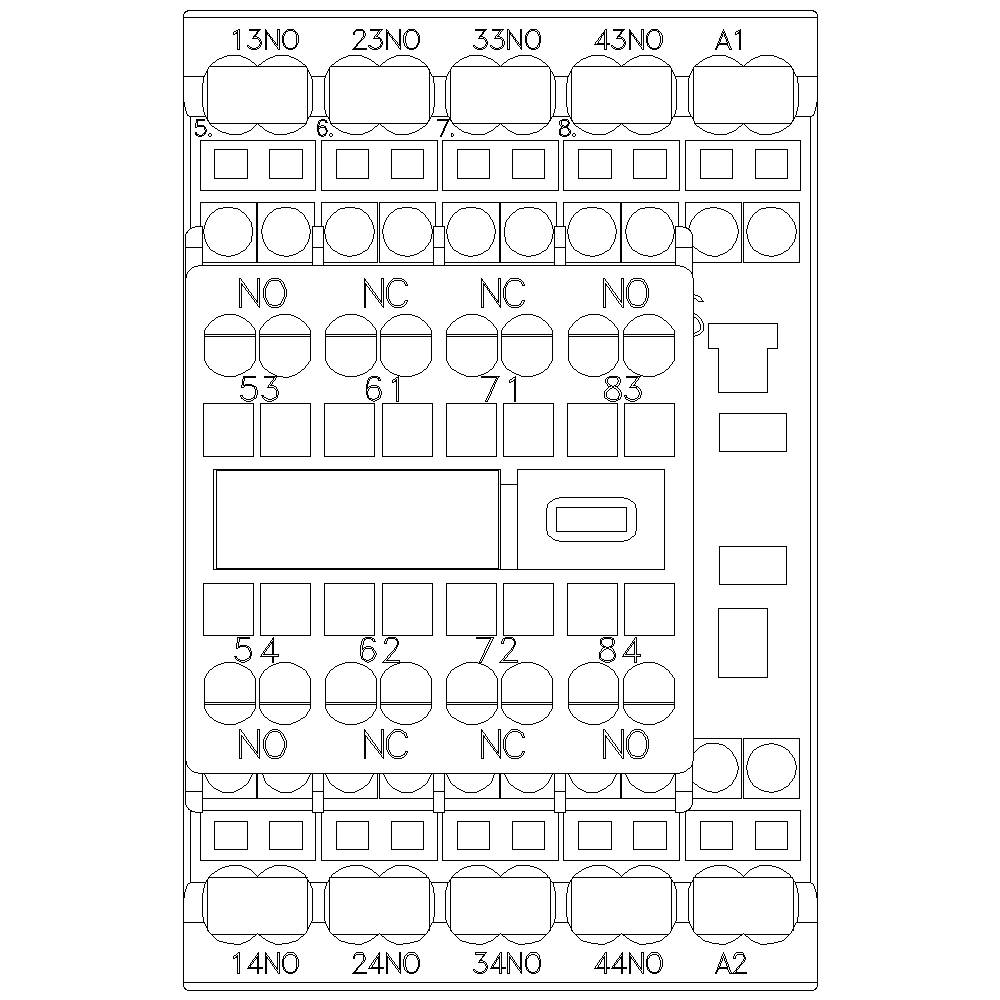

Diagram elektrického schématu s očíslovanými svorkami: 13NO, 23NO, 33NO, 43NO, A1; dole 14NO, 24NO, 34NO, 44NO, A2.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2262-2BB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 321,49 Kč / kus)

1 321,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 6S+ 2 NC, DC24V, S00, pružinová spojka, pomocný spínač

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2262-2BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 rozpínací kontakty
6 spínacích kontaktů

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6

: 2

: 3 A

: 24-24 V

: NE

: Spring clamp connection

: DC

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Druh obalu

Siemens 3RH1921-1CD01 blok pomocných spínačů 1 rozpínací kontakt Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698904

Doručení: Po 26. 10.

Conrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

304,96 Kč^*

Siemens 3RH1921-1DA11 blok pomocných spínačů okamžité spínání Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698905

Okamžité doručení: Pá 16. 10.

15 KsConrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

461,98 Kč^*

Siemens 3RH1921-1EA11 blok pomocných spínačů okamžité spínání zásuvné Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698906

Doručení: Út 27. 10.

Conrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

483,47 Kč^*

Siemens 3RH1921-1KA02 blok pomocných spínačů okamžité spínání 2 rozpínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1704506

Doručení: Po 26. 10.

Conrad Electronic

blok pomocných spínačů

Single

Min.: 1

Násobky: 1

470,25 Kč^*

Siemens 3RH1921-1XA22-0MA0 blok pomocných spínačů okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744067

Okamžité doručení: Pá 16. 10.

5 KsConrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

619,01 Kč^*

Siemens 3RH1921-2DA11 blok pomocných spínačů s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699096

Okamžité doručení: Pá 16. 10.

11 KsConrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

470,25 Kč^*

Siemens 3RH1921-2DE11 pomocný spínač s krytem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744068

Okamžité doručení: Pá 16. 10.

2 KsConrad Electronic

pomocný spínač

Single

Min.: 1

Násobky: 1

1 185,95 Kč^*

Siemens 3RH1921-2EA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704507

Doručení: Po 26. 10.

Conrad Electronic

blok pomocných spínačů

Piece

Min.: 1

Násobky: 1

483,47 Kč^*

Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744069

Doručení: Út 27. 10.

Conrad Electronic

pomocný spínač

Piece

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RH1921-2JE11 pomocný spínač okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744075

Doručení: Út 27. 10.

Conrad Electronic

pomocný spínač

Single

Min.: 1

Násobky: 1

1 185,95 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742402 Siemens 3RH2262-2BB40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742402 Siemens 3RH2262-2BB40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, 6 S + 2 O, 24 V DC, velikost S00, pružinová spojka, pomocný neoddělitelně, pro aplikace SUVA stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
