Name: Siemens 3RA2328-8XB30-2AG2 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 27 A 1 ks
Brand: Siemens
SKU: 1741626
Availability: BackOrder

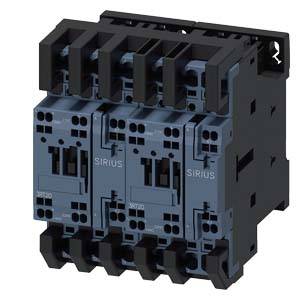

Třípólový elektrický stykač SIRIUS od Siemens, používaný pro řízení elektrických obvodů, s modrými a černými prvky.

Kovová skříň s otevřenými dveřmi, naplněná elektrickými řídicími komponenty a kabeláží, pravděpodobně pro průmyslové aplikace.

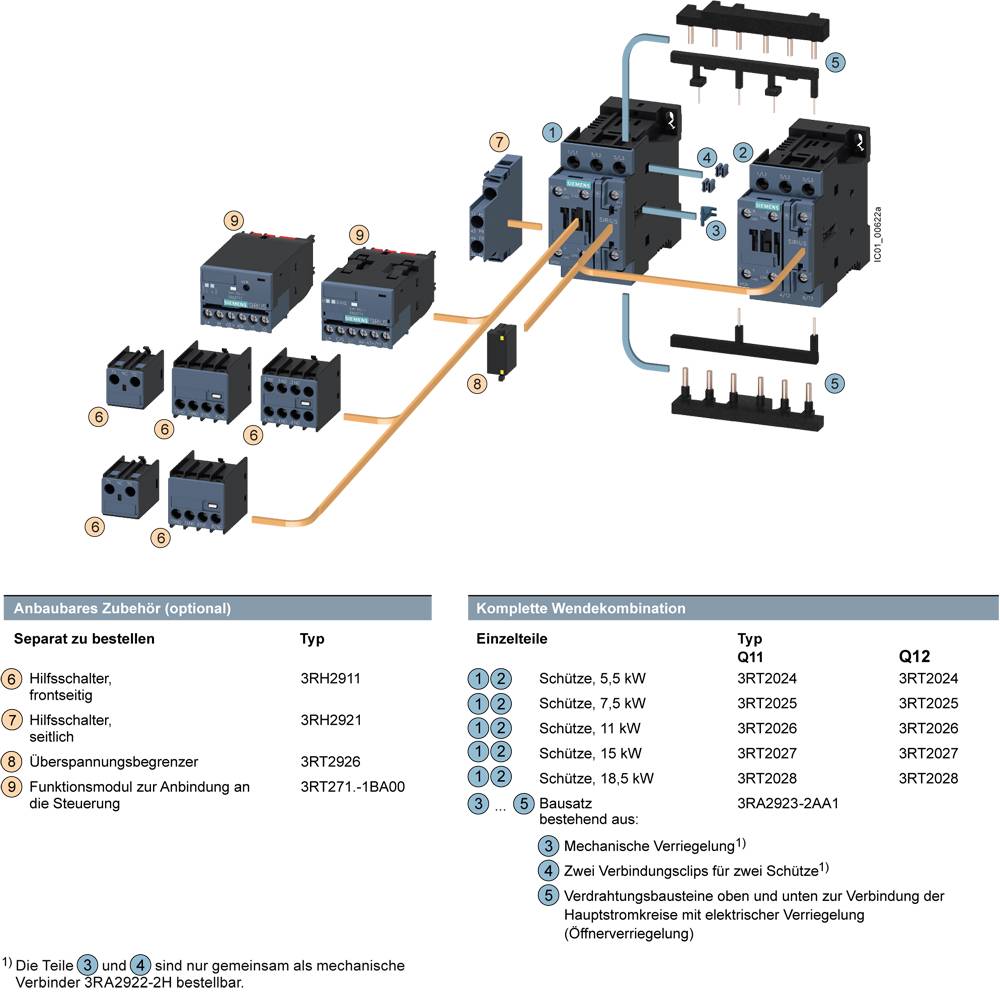

Diagram komponentů spínací techniky. Levá strana zobrazuje montážní sady, pravá strana ukazuje reverzační kombinaci s údaji o typech a výkonových parametrech.

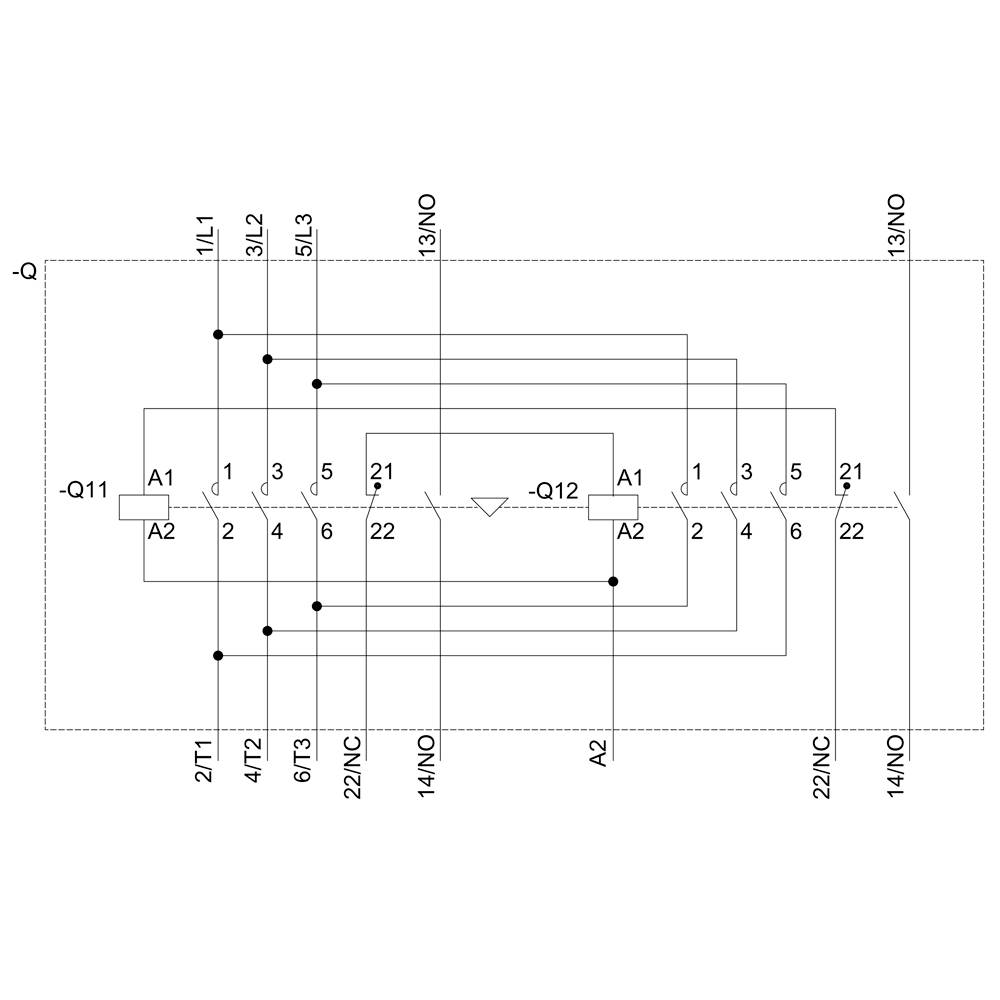

Schéma elektrického obvodu s vyznačenými komponenty: A1, A2, T1, propojení a kontaktní body.

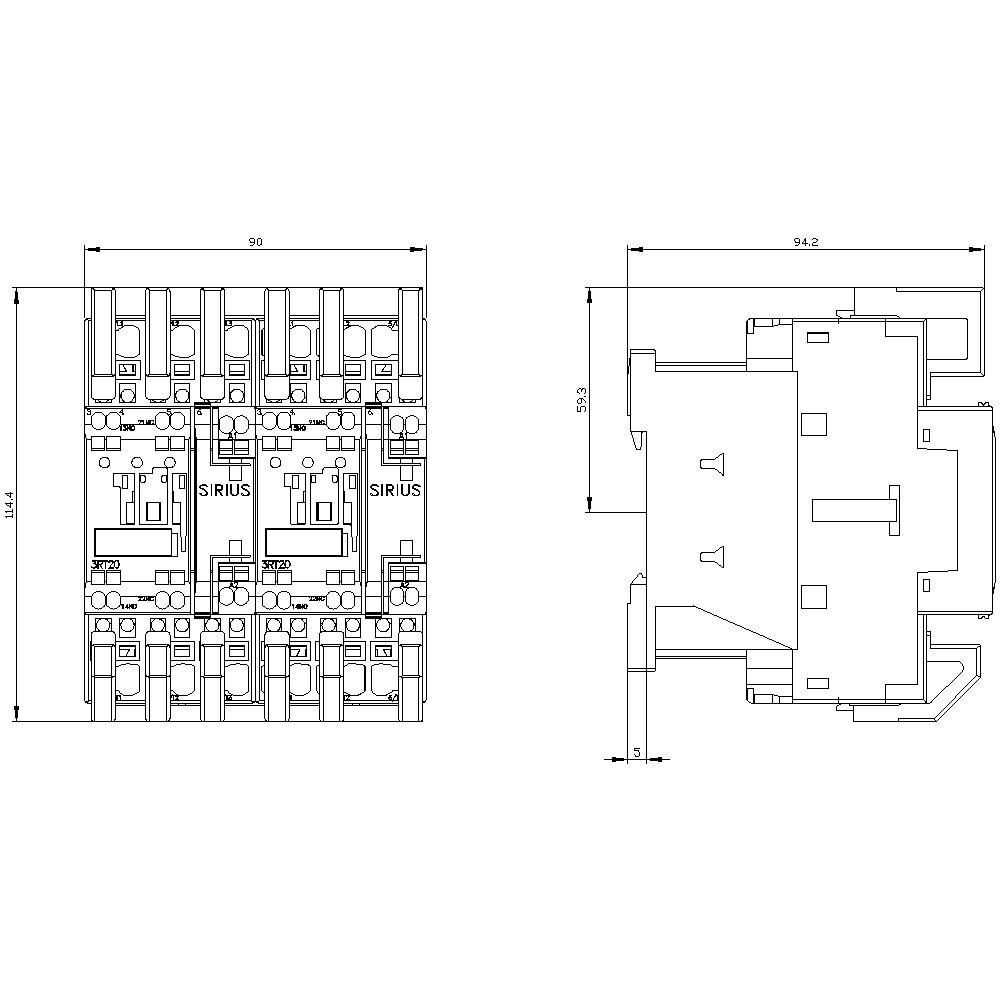

Technický výkres elektrického spínače s detailními rozměry v milimetrech, zobrazený z pohledu zepředu a z boku.

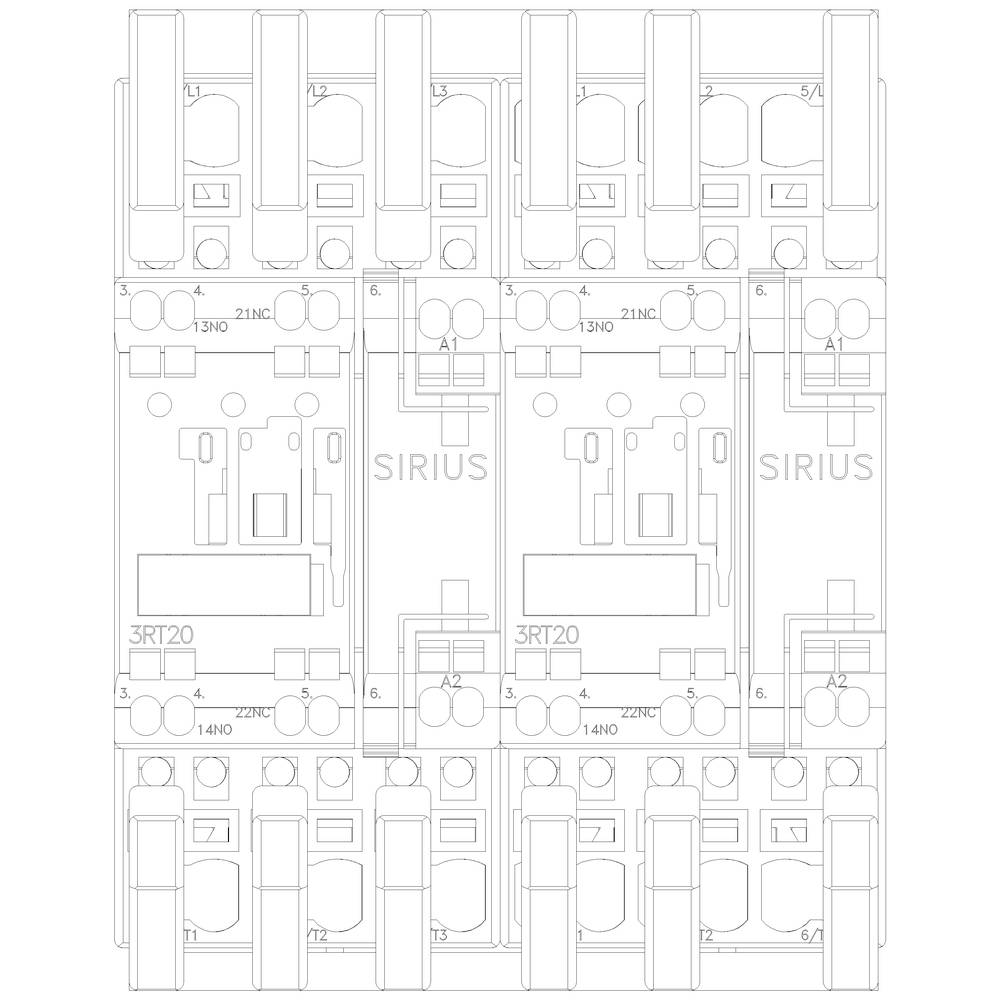

Technický výkres tří elektronických součástek v řadě, označených štítky 'SIRIUS' a '3RT20'. Zobrazuje komponenty elektrického obvodu a jejich připojení.

1/6

Ilustrační obrázek

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Zatěžovací proud

27 A

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Út 27. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 635,54 Kč / kus)

6 635,54 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Wendekombination AC-3, 18,5 kW / 400 V AC1 10 V, 50/60 Hz, 3pólové S0

Dodatečné informace:

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2328-8XB30-2AG2

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Zatěžovací proud: 27 A

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 114 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 90 x 114 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Spring clamp connection

: AC

: Other

: 18.38746875

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Kategorie produktu

Jmenovité napětí

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: Út 27. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: Út 27. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: Út 27. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: Út 27. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: Po 26. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: Po 26. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: Út 27. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: Út 27. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: Út 27. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: Út 27. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741626 Siemens 3RA2328-8XB30-2AG2 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 27 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741626 Siemens 3RA2328-8XB30-2AG2 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 27 A 1 ks

Popis

AC Wendekombination-3,18 kW / 400 V, AC1 10 V, 50/60 Hz, 3pólový, velikosti S0 Pružinová spojka elektrické a mechanické zablokování 2 S integrovaný SIRIUS 3RA23 Wendekombination pro spínání motorů vč. Změna směru otáčení. Které Wendekombination 3RA23 je testovaná a výrobcem předmontovaná kombinace dvou chrání 3RT2 stejném výkonu, které již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Které Wendekombinationen 3RA23 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Které Wendekombinationen 3RA23 uvolnění osvědčená konstrukční řady 3RA13. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
