Siemens 3RA2315-8XB30-2FB4 reverzní kombinovaný stykač s diodou Piece 1 ks | Conrad Electronic | Conrad Electronic » All parts of success

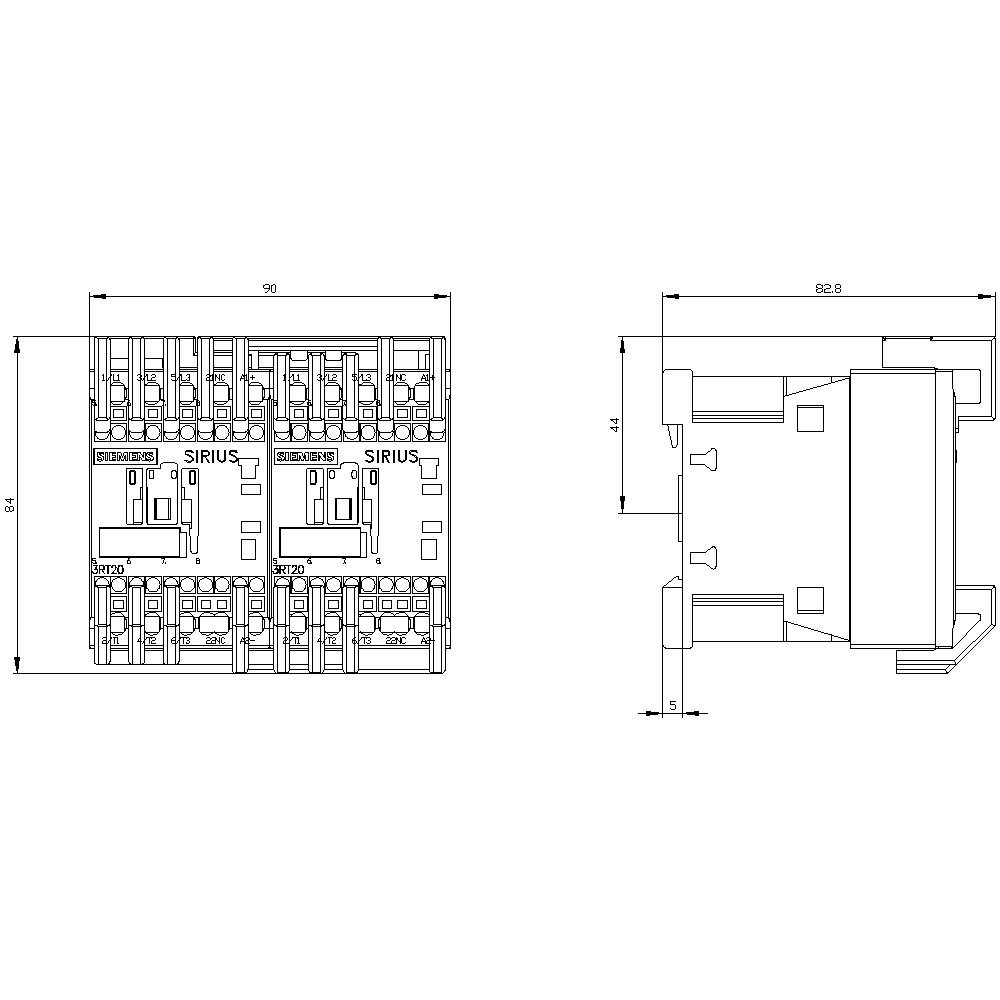

Technický výkres elektrického spínacího zařízení s názvem 'SIRIUS', přední a boční pohled s rozměry v milimetrech.

Technický výkres elektrického spínacího zařízení s názvem 'SIRIUS', přední a boční pohled s rozměry v milimetrech.

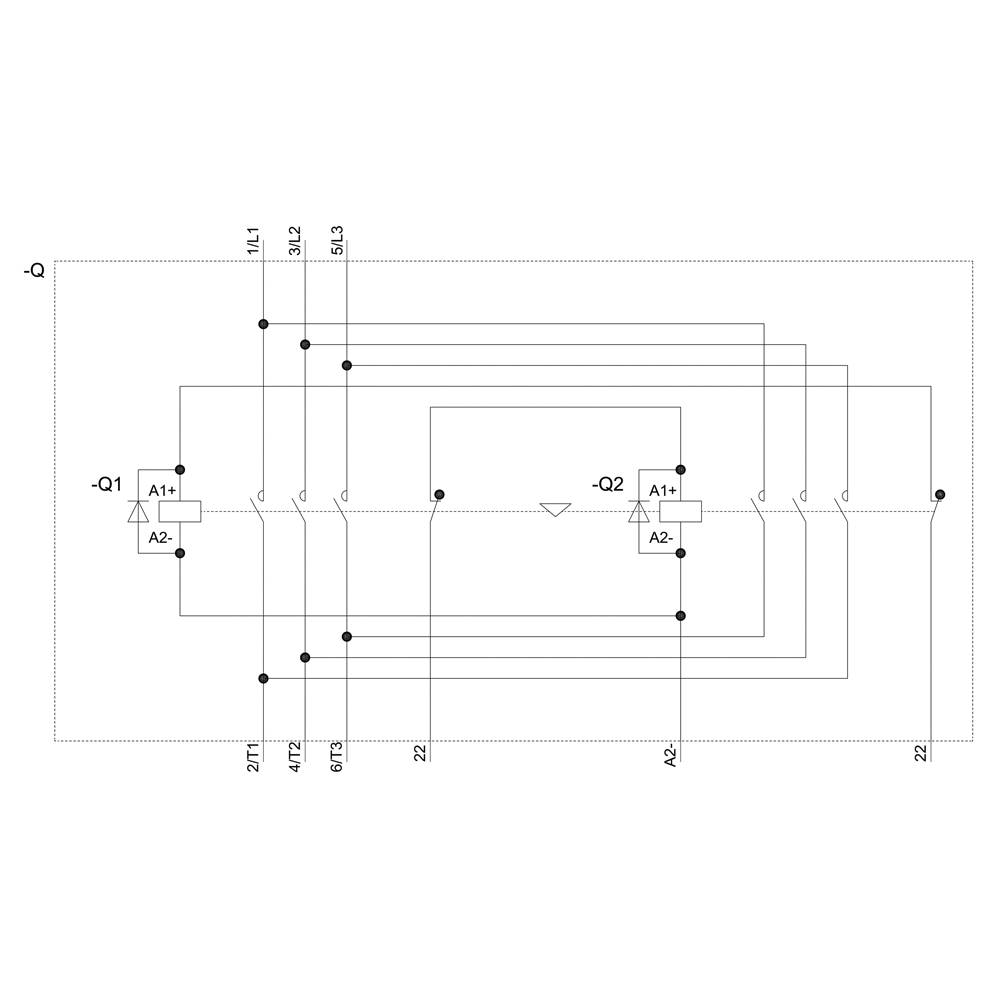

Schéma elektrického obvodu se dvěma spínači (Q1, Q2), jejichž vstupy a výstupy jsou propojeny s různými elektrickými komponenty.

1/2

Perokresba/diagram

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RA2315-8XB30-2FB4

Datasheety: (PDF)

Siemens

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (3 409,09 Kč / kus)

3 409,09 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Otočná kombinace AC-3, 3 3 kW/400 v, DC 24 v, 3pólový, S00

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2315-8XB30-2FB4

Počet pólů: 3pólový

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 7 A

Vlastnosti: s diodou

Druh montáže: montážní lišta

Připojení: přípojka s pružinovým protitahem

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: IP20

: Spring clamp connection

: DC

: Other

: 2.20649625

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2871487 Siemens 3RA2315-8XB30-2FB4 reverzní kombinovaný stykač s diodou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2871487 Siemens 3RA2315-8XB30-2FB4 reverzní kombinovaný stykač s diodou Piece 1 ks

Popis

Kombinace otáčení, AC-3e/AC-3, 7 a, 3 kW / 400 v, 3-pólový, DC 24 v, s integrovanou diodou, pružinovou přípojkou, Elektrická a mechanická kombinace otočných kloubů SIRIUS 3RA23 pro spínání motorů vč. Změny směru otáčení.
Otočná kombinace 3RA23 je ověřená a z výroby předmontovaná kombinace dvou ochrany 3RT2 se stejným výkonem, který je již předem propojen a mechanicky a elektricky zajištěn. Jsou odolné vůči klimatu, celosvětově (např. IEC a UL/CSA) a IE3/IE4 Ready.
K dispozici jsou otočné kombinace 3RA23 s AC a DC ovládáním v konstrukčních velikostech S00 až S3. K dispozici jsou šroubovací a pružinové připojovací technika pro montáž na DIN lištu nebo upevnění šrouby.
Příslušenství stykačů 3RT2 je jednotné pro všechny velikosti a lze je použít i v kombinaci stykačů.
Otočné kombinace 3RA23 řeší osvědčenou konstrukční řadu 3RA13.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Kombinace otáčení, AC-3e/AC-3, 7 a, 3 kW / 400 v, 3-pólový, DC 24 v, s integrovanou diodou, pružinovou přípojkou, Elektrická a mechanická kombinace otočných kloubů SIRIUS 3RA23 pro spínání motorů vč. Změny směru otáčení.
Otočná kombinace 3RA23 je ověřená a z výroby předmontovaná kombinace dvou ochrany 3RT2 se stejným výkonem, který je již předem propojen a mechanicky a elektricky zajištěn. Jsou odolné vůči klimatu, celosvětově (např. IEC a UL/CSA) a IE3/IE4 Ready.
K dispozici jsou otočné kombinace 3RA23 s AC a DC ovládáním v konstrukčních velikostech S00 až S3. K dispozici jsou šroubovací a pružinové připojovací technika pro montáž na DIN lištu nebo upevnění šrouby.
Příslušenství stykačů 3RT2 je jednotné pro všechny velikosti a lze je použít i v kombinaci stykačů.
Otočné kombinace 3RA23 řeší osvědčenou konstrukční řadu 3RA13.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
