Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm | Conrad Electronic | Conrad CZ

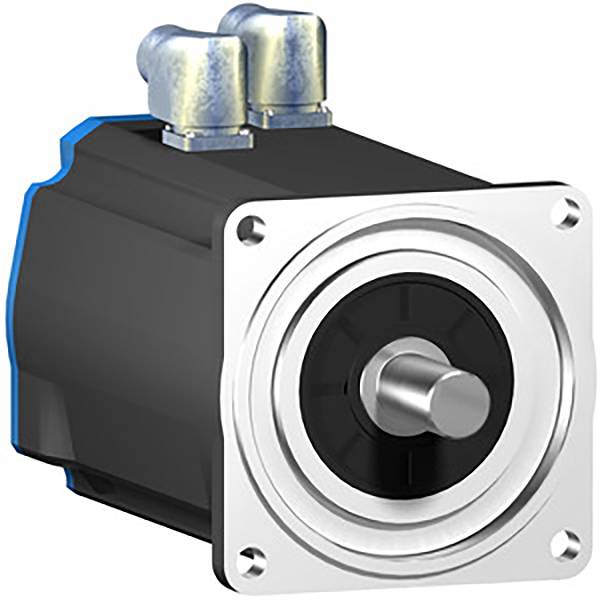

Černý elektrický motor s čtvercovou přední deskou a dvěma kovovými přípojkami nahoře, vhodný pro strojírenské aplikace.

Černý elektrický motor s čtvercovou přední deskou a dvěma kovovými přípojkami nahoře, vhodný pro strojírenské aplikace.

Schneider Electric

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (101 236,47 Kč / kus)

101 236,47 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Úhel: 90°

Brzdný moment: 19.5 Nm

Ø hřídele: 24 mm

Číslo výrobce: BSH1402P31F2A

Typ: BSH1402P31F2A

Míra příruby: 140 mm

Fáze: 3

Jmenovitý výkon: 3660 W

Ø hřídele: 24 mm

Jmenovitý otáčivý moment: 19.5 Nm

UKCA: Ano

Kategorie produktu: servomotor

Ke stažení

List technických údajů

List technických údajů 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

List technických údajů 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Informace

Informace 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Informace 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Informace 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Informace 2931587 Schneider Electric servomotor BSH1402P31F2A 19.5 Nm Průměr hřídele: 24 mm

Popis

Servomotor BSH řady Lexium 32-servopohonů. Tato řada třífázových AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má nominální trvalý točivý moment 19,5 Nm a dosahuje kroutícího momentu 60,1 Nm. Jeho jmenovité otáčky činí v závislosti na napájecím napětí až 3600 ot./min. Má jmenovitý výkon v závislosti na napětí až 3660 W. Vestavěný Encoder je proveden jako singelový turn s 128 periodami/otáčkami (128 x 1024) jako SinCos Hiperface. Elektrické připojení se provádí přes konektor 2x M23, zahnutý o 90° a otočný. Pro upevnění je motorová příruba 140 mm. Hnací hřídel má průměr 24 mm. Konec hřídele je lícovaný a odpovídá stupni krytí IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. Pro provoz synchronního motoru doporučujeme servo zesilovače řady Lexium LXM32. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.

Popis

Servomotor BSH řady Lexium 32-servopohonů. Tato řada třífázových AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má nominální trvalý točivý moment 19,5 Nm a dosahuje kroutícího momentu 60,1 Nm. Jeho jmenovité otáčky činí v závislosti na napájecím napětí až 3600 ot./min. Má jmenovitý výkon v závislosti na napětí až 3660 W. Vestavěný Encoder je proveden jako singelový turn s 128 periodami/otáčkami (128 x 1024) jako SinCos Hiperface. Elektrické připojení se provádí přes konektor 2x M23, zahnutý o 90° a otočný. Pro upevnění je motorová příruba 140 mm. Hnací hřídel má průměr 24 mm. Konec hřídele je lícovaný a odpovídá stupni krytí IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. Pro provoz synchronního motoru doporučujeme servo zesilovače řady Lexium LXM32. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.
