Schneider Electric servomotor BSH1004T21F2A 10 Nm Průměr hřídele: 24 mm | Conrad Electronic | Conrad CZ

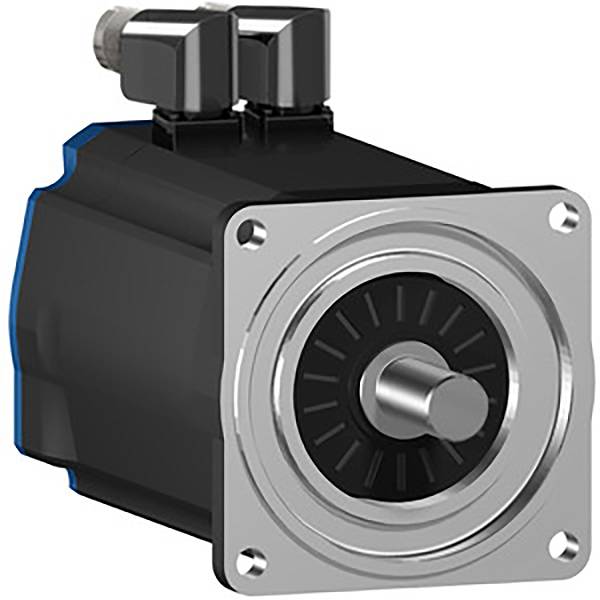

Černý elektromotor s čtvercovou čelní deskou a centrální kovovou hřídelí, dva svorky nahoře.

Černý elektromotor s čtvercovou čelní deskou a centrální kovovou hřídelí, dva svorky nahoře.

Schneider Electric

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (51 574,38 Kč / kus)

51 574,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Úhel: 90°

Brzdný moment: 10 Nm

Ø hřídele: 24 mm

Číslo výrobce: BSH1004T21F2A

Typ: BSH1004T21F2A

Míra příruby: 100 mm

Fáze: 3

Jmenovitý výkon: 2.6 kW

Ø hřídele: 24 mm

UKCA: Ano

Kategorie produktu: servomotor

Ke stažení

List technických údajů

List technických údajů 2931756 Schneider Electric servomotor BSH1004T21F2A 10 Nm Průměr hřídele: 24 mm

List technických údajů 2931756 Schneider Electric servomotor BSH1004T21F2A 10 Nm Průměr hřídele: 24 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2931756 Schneider Electric servomotor BSH1004T21F2A 10 Nm Průměr hřídele: 24 mm

Informace

Informace 2931756 Schneider Electric servomotor BSH1004T21F2A 10 Nm Průměr hřídele: 24 mm

Popis

Servomotor BSH řady Lexium 32-servopohonů. Tato řada třífázových AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má nominální trvalý točivý moment 10 Nm a dosahuje kroutícího momentu 40,5 Nm. Jeho jmenovité otáčky činí v závislosti na napájecím napětí až 3600 ot./min. Jeho jmenovitý výkon v závislosti na napětí je až 2,6 kW. Vestavěný Encoder je proveden jako Singelturn s 128 periodami/otáčkami (128 x 1024) jako SinCos Hiperface. Elektrické připojení se provádí přes konektor 2x M23, zahnutý o 90° a otočný. Pro upevnění je motorová příruba 100 mm. Hnací hřídel má průměr 24 mm. Konec hřídele je hladký a v souladu s třídou ochrany IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. Pro provoz synchronního motoru doporučujeme servo zesilovače řady Lexium LXM32. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.

Popis

Servomotor BSH řady Lexium 32-servopohonů. Tato řada třífázových AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má nominální trvalý točivý moment 10 Nm a dosahuje kroutícího momentu 40,5 Nm. Jeho jmenovité otáčky činí v závislosti na napájecím napětí až 3600 ot./min. Jeho jmenovitý výkon v závislosti na napětí je až 2,6 kW. Vestavěný Encoder je proveden jako Singelturn s 128 periodami/otáčkami (128 x 1024) jako SinCos Hiperface. Elektrické připojení se provádí přes konektor 2x M23, zahnutý o 90° a otočný. Pro upevnění je motorová příruba 100 mm. Hnací hřídel má průměr 24 mm. Konec hřídele je hladký a v souladu s třídou ochrany IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. Pro provoz synchronního motoru doporučujeme servo zesilovače řady Lexium LXM32. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.
