Schneider Electric servomotor BCH2MR3522CF6C 16.7 Nm | Conrad Electronic | Conrad CZ

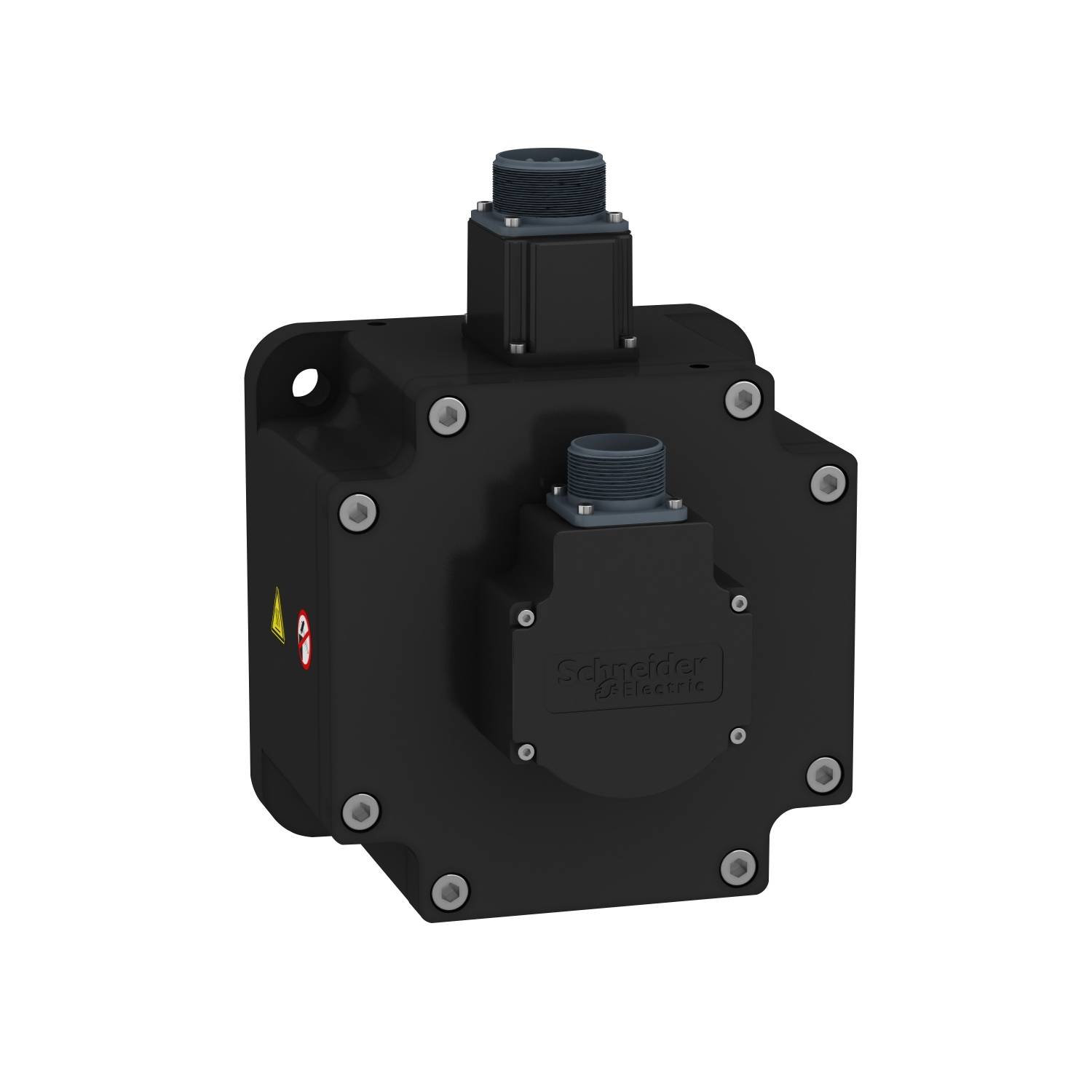

Černé, čtvercové elektrické zařízení upevněné šrouby. Nahoře dvě elektrické přípojky. Označení 'Schneider Electric'.

Černé, čtvercové elektrické zařízení upevněné šrouby. Nahoře dvě elektrické přípojky. Označení 'Schneider Electric'.

Schneider Electric

Datasheety: (PDF)

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (77 995,87 Kč / kus)

77 995,87 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Brzdný moment: 16.7 Nm

Číslo výrobce: BCH2MR3522CF6C

Typ: BCH2MR3522CF6C

Míra příruby: 180 mm

Jmenovitý výkon: 3500 W

Jmenovitý otáčivý moment: 16.7 Nm

UKCA: Ano

Kategorie produktu: servomotor

Ke stažení

List technických údajů

List technických údajů 2929350 Schneider Electric servomotor BCH2MR3522CF6C 16.7 Nm

List technických údajů 2929350 Schneider Electric servomotor BCH2MR3522CF6C 16.7 Nm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2929350 Schneider Electric servomotor BCH2MR3522CF6C 16.7 Nm

Informace

Informace 2929350 Schneider Electric servomotor BCH2MR3522CF6C 16.7 Nm

Popis

Servomotor řady Lexium 28-servopohon BCH2. Řada BCH2 zahrnuje bezkartáčové synchronní motory AC servomotorů s kompaktními rozměry pro dynamické aplikace. Toto servo má nominální trvalý moment 16,7 Nm. Typ vinutí je optimalizován pro točivý moment při 2000 ot/min a má střední moment setrvačnosti. Jmenovitý výkon je 3500 W. elektrické připojení se provádí přes MIL zástrčku. Pro upevnění je motorová příruba 180 mm. 20bitový snímač absolutní hodnoty s vysokým rozlišením jako sinusové turny umožňuje přesnou regulaci. Konec hřídele je hladký a odpovídá stupni krytí IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. K provozu je určen příslušný servo zesilovač z řady Lexium 28: LXM28.U20M3X. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.

Popis

Servomotor řady Lexium 28-servopohon BCH2. Řada BCH2 zahrnuje bezkartáčové synchronní motory AC servomotorů s kompaktními rozměry pro dynamické aplikace. Toto servo má nominální trvalý moment 16,7 Nm. Typ vinutí je optimalizován pro točivý moment při 2000 ot/min a má střední moment setrvačnosti. Jmenovitý výkon je 3500 W. elektrické připojení se provádí přes MIL zástrčku. Pro upevnění je motorová příruba 180 mm. 20bitový snímač absolutní hodnoty s vysokým rozlišením jako sinusové turny umožňuje přesnou regulaci. Konec hřídele je hladký a odpovídá stupni krytí IP65. Kryt motoru odpovídá ochraně IP65. Součástí je držák. K provozu je určen příslušný servo zesilovač z řady Lexium 28: LXM28.U20M3X. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.

Tento text byl přeložen strojově.

Servomotory - co přesně hledáte?

Servomotor

Doplňky

(^*Všechny ceny jsou bez DPH.)

K použití tohoto produktu je zapotřebí toto příslušenství.

Schneider Electric VW3M1C12 rozšiřující modul

Schneider Electric VW3M1C12 rozšiřující modul

Conrad Electronic

2 574,38 Kč^*

Schneider Electric VW3M2207 VW3M2207 příslušenství pro výkonový spínač 1 ks

Schneider Electric VW3M2207 VW3M2207 příslušenství pro výkonový spínač 1 ks

Conrad Electronic

2 875,21 Kč^*

Schneider Electric VW3A7705 brzdný rezistor 1 ks

Schneider Electric VW3A7705 brzdný rezistor 1 ks

Conrad Electronic

19 797,52 Kč^*

Schneider Electric VW3A7704 VW3A7704 brzdný rezistor 1 ks

Schneider Electric VW3A7704 VW3A7704 brzdný rezistor 1 ks

Conrad Electronic

17 574,38 Kč^*

Schneider Electric VW3A7606R30 VW3A7606R30 brzdný rezistor 1 ks

Schneider Electric VW3A7606R30 VW3A7606R30 brzdný rezistor 1 ks

Conrad Electronic

10 822,31 Kč^*

Schneider Electric VW3A7606R07 VW3A7606R07 brzdný rezistor 1 ks

Schneider Electric VW3A7606R07 VW3A7606R07 brzdný rezistor 1 ks

Conrad Electronic

8 202,48 Kč^*

Schneider Electric VW3A7604R20 brzdný rezistor 1 ks

Schneider Electric VW3A7604R20 brzdný rezistor 1 ks

Conrad Electronic

12 334,71 Kč^*

Schneider Electric VW3A7604R07 VW3A7604R07 brzdný rezistor 1 ks

Schneider Electric VW3A7604R07 VW3A7604R07 brzdný rezistor 1 ks

Conrad Electronic

10 632,23 Kč^*

Schneider Electric VW3A7603R07 VW3A7603R07 brzdný rezistor 1 ks

Schneider Electric VW3A7603R07 VW3A7603R07 brzdný rezistor 1 ks

Conrad Electronic

8 202,48 Kč^*

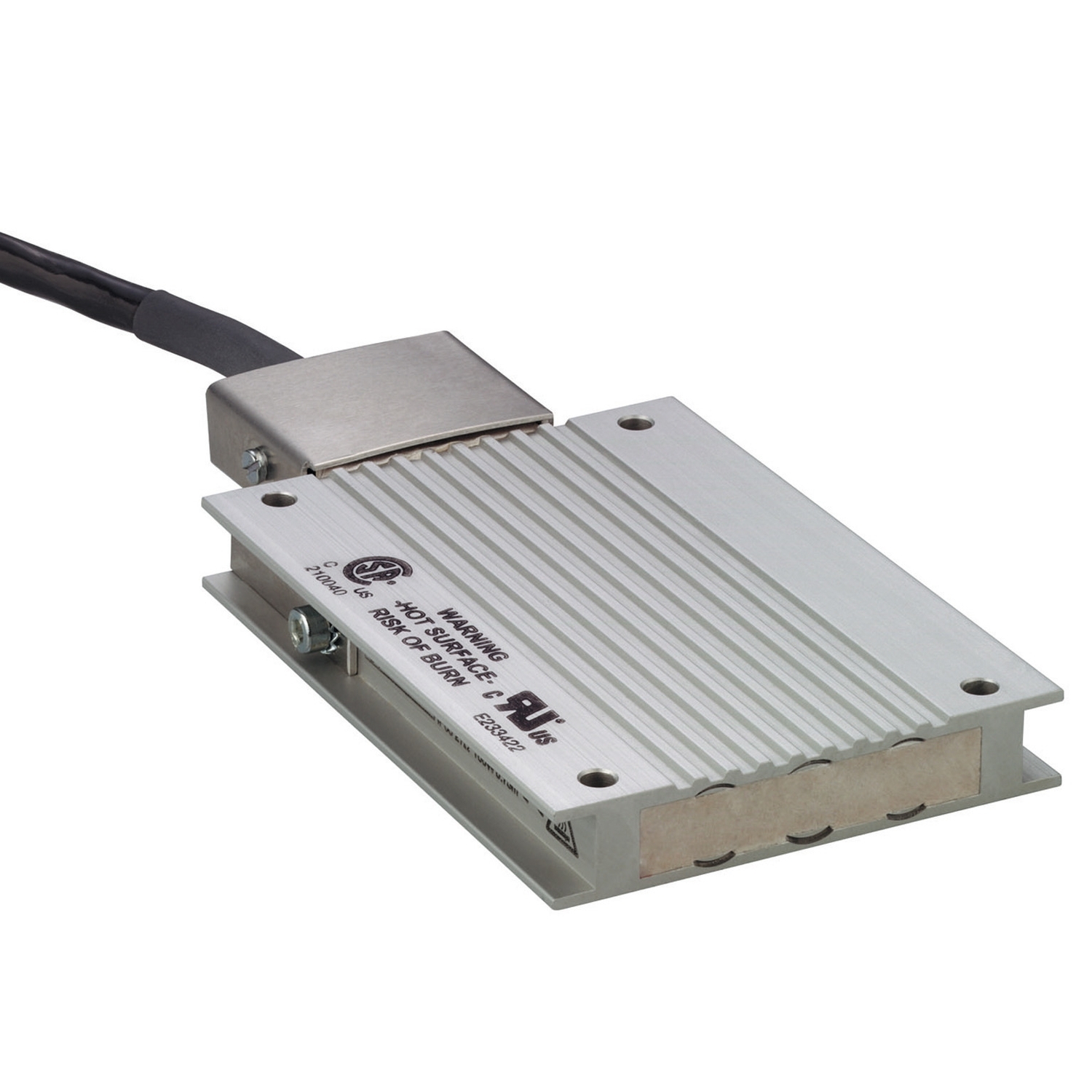

Schneider Electric VW3A7602R07 brzdný rezistor 1 ks
