Name: Schneider Electric METSEION7400 síťový analyzátor 3fázové Analýzy zátěže
Brand: Schneider Electric
SKU: 3756793
Availability: BackOrder

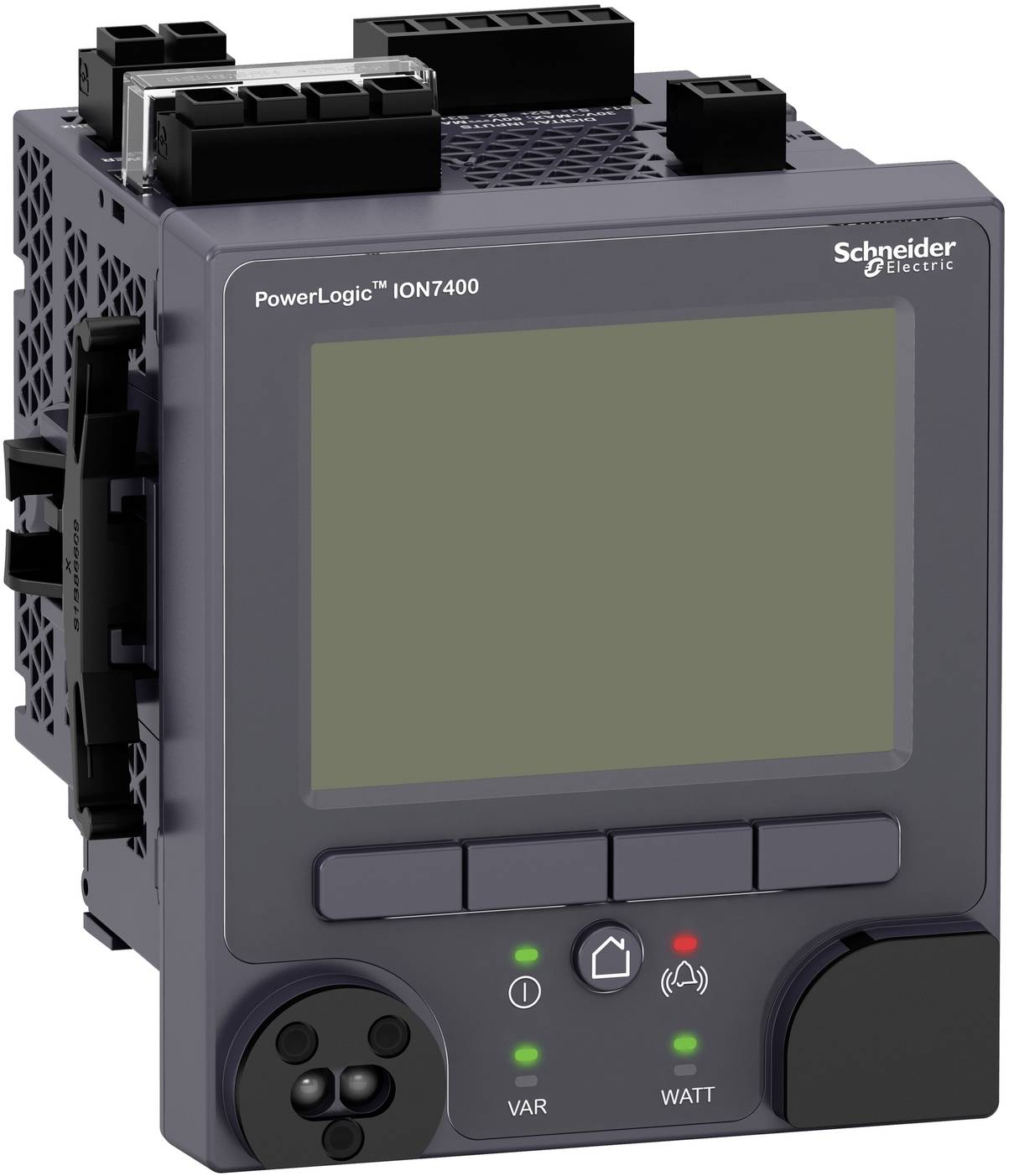

Schneider Electric METSEION7400 síťový analyzátor 3fázové Analýzy zátěže-0

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (82 247,11 Kč / kus)

82 247,11 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pro jeden vodič: 1.31 až 5.26 m²
Počet analogových výstupů: 0
Počet analogových vstupů: 0
Počet digitálních výstupů: 1
Počet digitálních vstupů: 3
Počet ethernetových konektorů: 2
Počet měřicích vstupů napětí: 4
Počet proudových vstupů: 8
Měřič jalového výkonu: Ano
Displej: Grafický
Vzdálená indikace: ne
Frekvenční měřič: Ano
Kalibrovaný: Ano
Vhodné pro RJ konektory: Ano
Třída přesnosti jalový výkon podle IEC 62053-23: Ostatní
Třída přesnosti činný výkon podle IEC 62053-22: 0,2S
Impulzní výstup: Elektrický
Čítač impulzů: ne
Maximální proud (Imax): 20 A.
Typ měření zatížení: Ano
Paměť naměřených hodnot: Ano
Audit (audit log): Ano
S otáčkoměrem: ne
S podpisem firmwaru: ne
Komunikační rozhraní M-Bus: ne
S komunikačním rozhraním KNX: ne
S komunikačním rozhraním RS-485: Ano
S protokolováním bezpečnostních událostí: Ano
Kontrola přístupu pomocí kladky (RBAC): ne
Způsob montáže: Čelní strana
Jmenovitý proud (in): 5 a
Měření harmonické oscilace: Ano
Fázový úhel (cos φ): Ano
Typ pólů: 3 vodiče / 4 vodiče
Zdánlivý výkon: Ano
Typ napětí: AC/DC
Měřič proudu: Ano
Podporuje protokol pro IEC 61850 Ethernet: Ano
Podporuje protokol pro Modbus: Ano
Podporuje protokol pro OPC UA PubSub: ne
Podporuje protokol pro PROFIBUS: ne
Podporuje protokol PROFINET IO: ne
Podporuje protokol pro jiné systémy sběrnice: Ano
Napájecí napětí AC 50 Hz: 90-415 V.
Napájecí napětí AC 60 Hz: 90-415 V.
Napájecí napětí DC 110-415 V.
Voltmetr: Ano
Webový server s přenosovým protokolem HTTPS: Ano
Měřič činného výkonu: Ano

Kategorie produktu: síťový analyzátor

Fázová detekce: Ano

: bez certifikátu

Rozm.: (š x v x h) 98 x 112 x 78.5 mm

Druh měření: 3fázové

Vlastnosti: Analýzy zátěže

Šířka: 98 mm

V: 112 mm

Rozhraní: Ethernet

Hloubka: 78.5 mm

Provedení: měřící měnič

PF (Power factor): TRUE

: Front mounting

: 98 mm

: Measurement transformer

: 112 mm

: 78.5 mm

: ANO

: Graphic

: 20 A

: ANO

: ANO

: ANO

: ANO

: 3

: 1

: 0

: 0

: AC/DC

: NE

: ANO

: ANO

: Other

: 2

: ANO

: ANO

: NE

: ANO

: NE

: ANO

: ANO

: ANO

: 1.31-5.26 mm²

: NE

: 90-415 V

: 90-415 V

: 110-415 V

: ANO

: ANO

: Electrical

: Three conductor/four conductor

: ANO

: 5 A

: 0.2S

: Other

: 4

: 8

: ANO

: NE

: ANO

: NE

: ANO

: NE

: ANO

: NE

: NE

: NE

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3756793 Schneider Electric METSEION7400 síťový analyzátor 3fázové Analýzy zátěže

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3756793 Schneider Electric METSEION7400 síťový analyzátor 3fázové Analýzy zátěže

Popis

Síťový analyzátor řady ION7400 pro čelní vestavbu do nízkonapěťových a středně napěťových aplikací s integrovaným displejem, USB portem a optickým rozhraním. Displej: Barevný TFT LCD displej 8 mm 4-kvadrantové měření: Import a export pro činnou a jalovou energii, činnou, jalovou a zdánlivou energii pro. Fáze a oddělené elektroměry činné energie s možností tarifního nastavení přes týdenní spínací hodiny, komunikace nebo kontakt. Proud, napětí (průměr a na fázi), střední proud, činný, jalový a zdánlivý výkon, účiník (celkem a na fázi), střední hodnoty výkonu. Frekvence, min. A max. Hodnoty momentových hodnot, max. Hodnoty průměrných hodnot proudu a výkonu. Obsah harmonických THD I, THD u a TDD. Harmonická analýza: Naměřené hodnoty ve fázi se sloupcovým diagramem. do 31. Harmonické oscilace na displeji přístroje. do 63. Harmonické kmitání pomocí softwaru.
