Schneider Electric LC1D12AN7 stykač 3 spínací kontakty 5.5 kW Piece 1 ks | Conrad Electronic | Conrad CZ

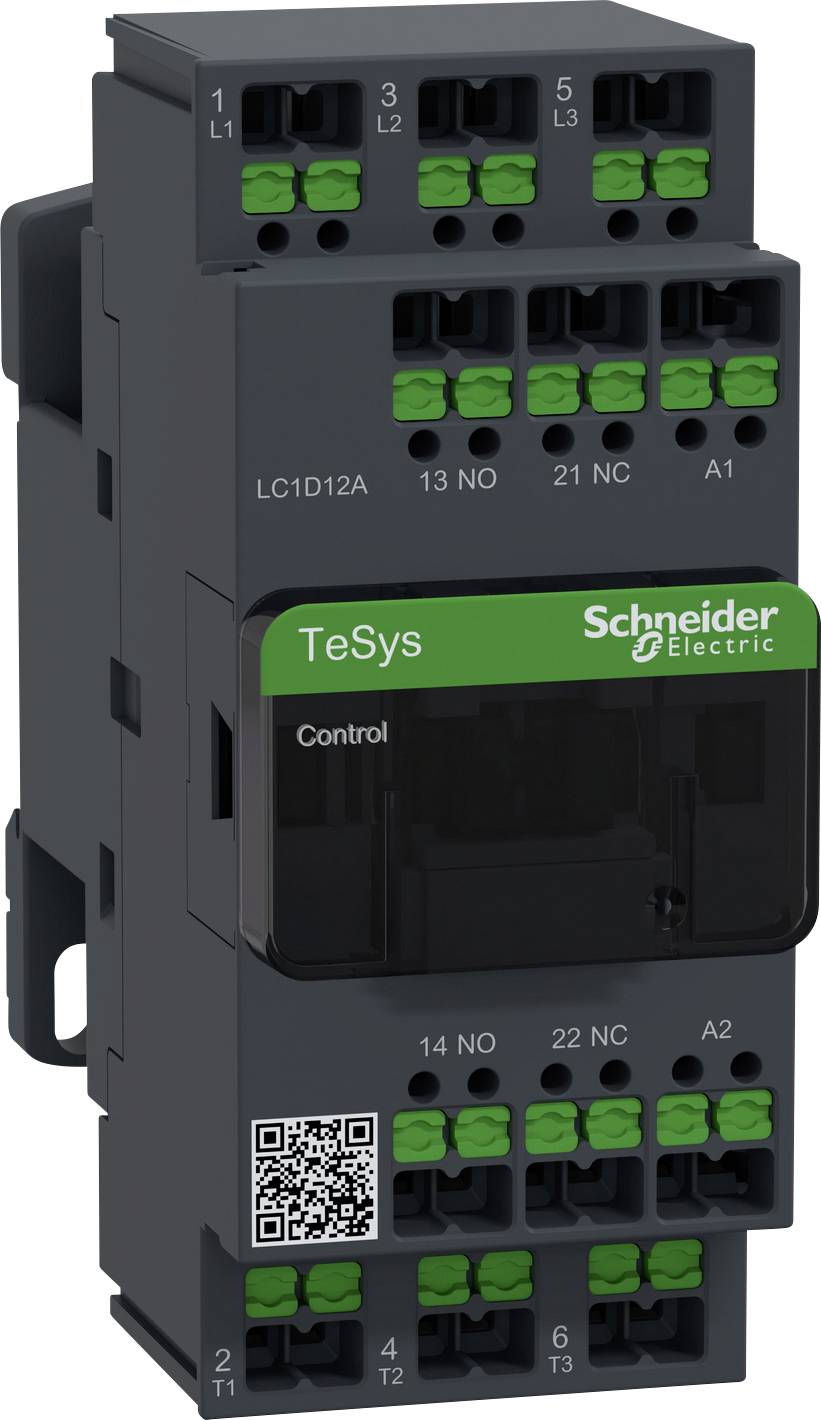

Černé elektrické spínací zařízení se zelenými konektory a QR kódem, značka 'Schneider Electric' a model 'TeSys'.

Černé elektrické spínací zařízení se zelenými konektory a QR kódem, značka 'Schneider Electric' a model 'TeSys'.

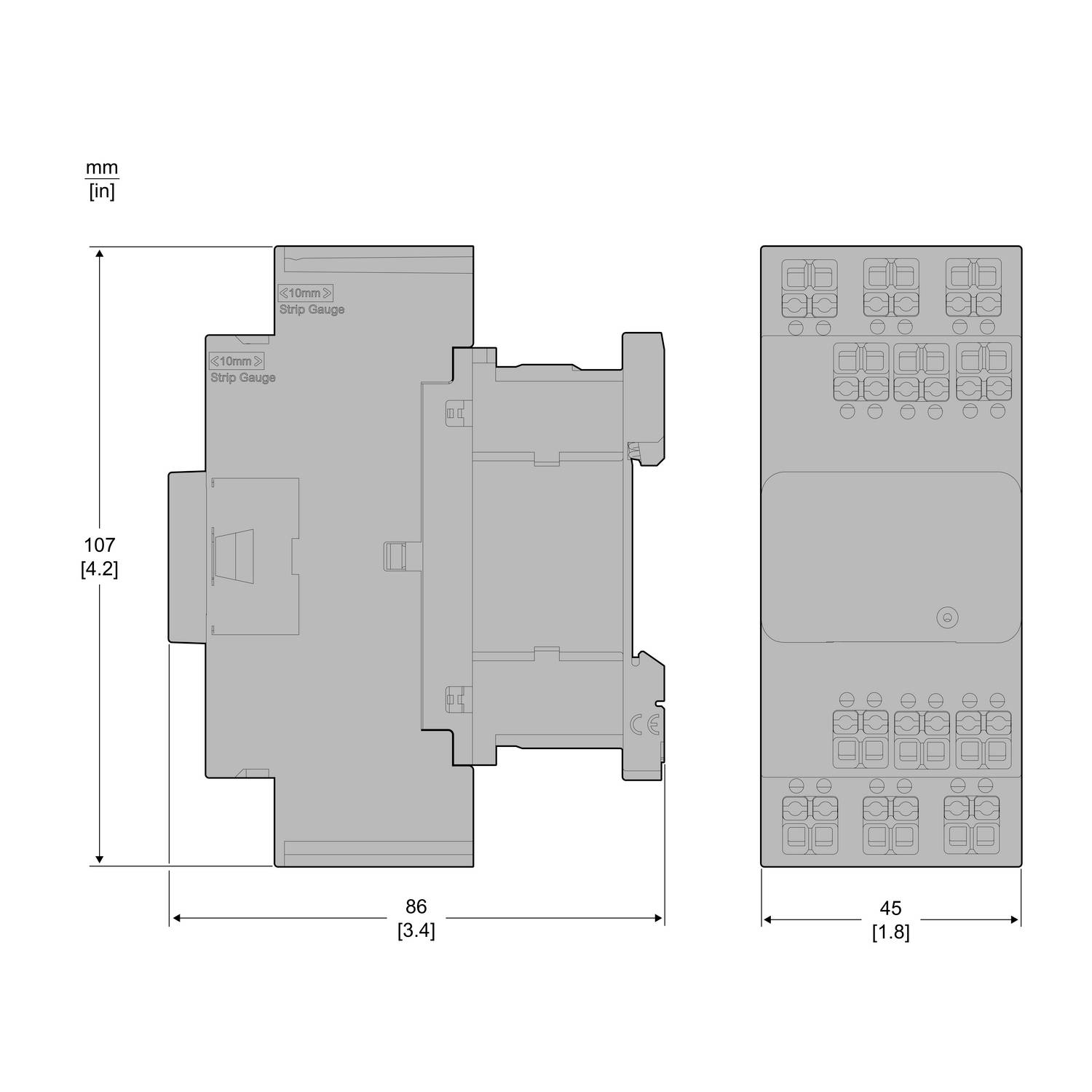

Název: Technický výkres zařízení. Hlavní pohledy s rozměry: Výška 107 mm (4,2 palce), šířka 86 mm (3,4 palce), hloubka 45 mm (1,8 palce). Rozměry v mm a palcích.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

5.5 kW

Připojení

Snap-In

Druh obalu

Piece

Datasheety: (PDF)

Schneider Electric

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 098,35 Kč / kus)

1 098,35 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 5,5 kW, 12 a, 400 v AC3, cívka 415 v AC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Piece

Kategorie produktu: stykač

Typ: LC1D12AN7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 415 V/AC

Rozsah řídicího napětí: 415 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Druh montáže: zaklapávací uchycení

Připojení: Snap-In

Šířka: 45 mm

V: 107 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 45 x 107 x 86 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 86 mm

: NE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 415-415 V

: 415-415 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412567 Schneider Electric LC1D12AN7 stykač 3 spínací kontakty 5.5 kW Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412567 Schneider Electric LC1D12AN7 stykač 3 spínací kontakty 5.5 kW Piece 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 5,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 12 a, cívka 415 v AC. Rozměry (ŠxVxH) 45x107x86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 5,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 12 a, cívka 415 v AC. Rozměry (ŠxVxH) 45x107x86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
