Schneider Electric LC1D09AGD stykač 3 spínací kontakty 4 kW 1 ks | Conrad Electronic | Conrad CZ

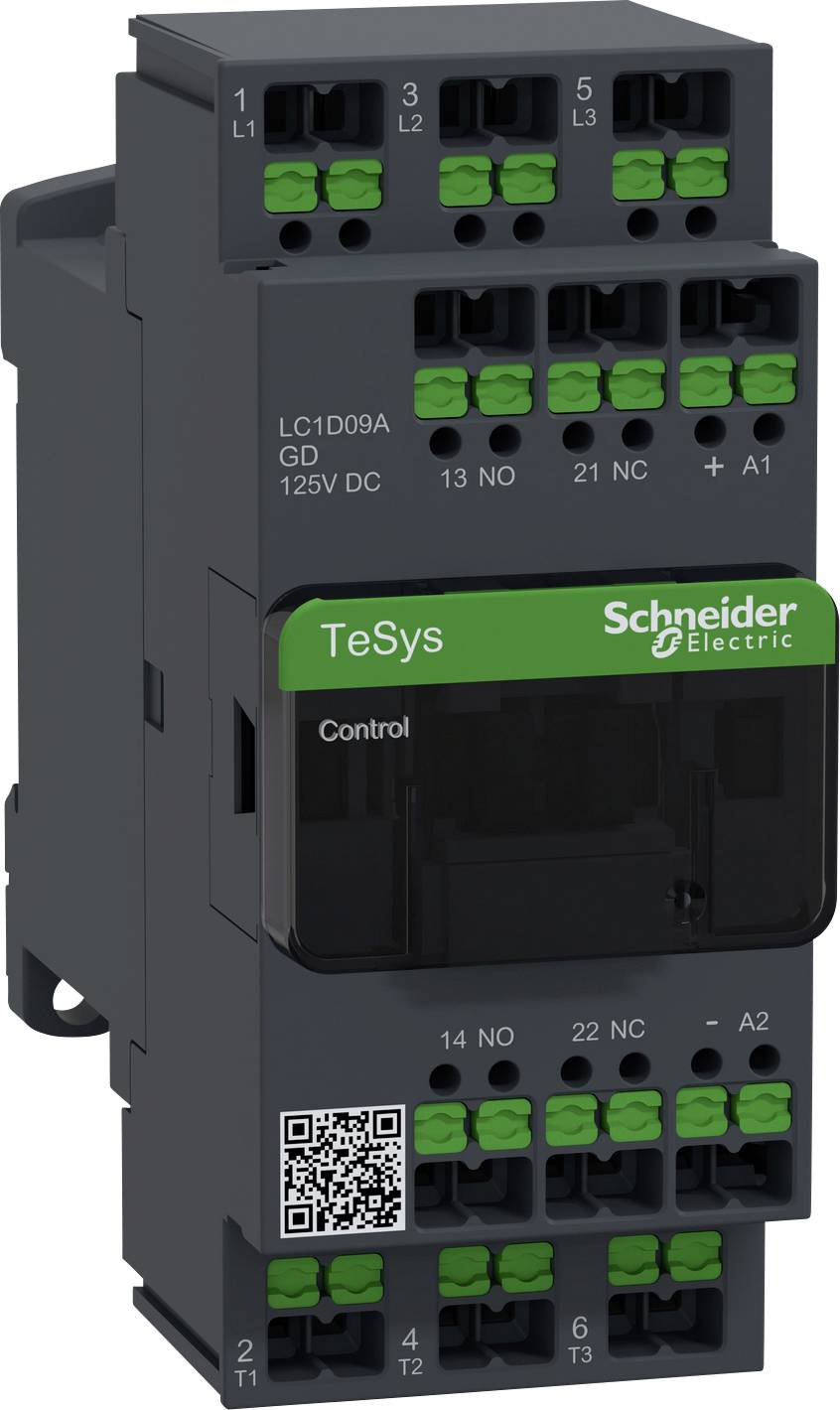

Černý elektrický výkonový spínač od Schneider Electric se zeleným štítkem 'TeSys', model LC1D09A GD, zobrazuje několik svorek.

Černý elektrický výkonový spínač od Schneider Electric se zeleným štítkem 'TeSys', model LC1D09A GD, zobrazuje několik svorek.

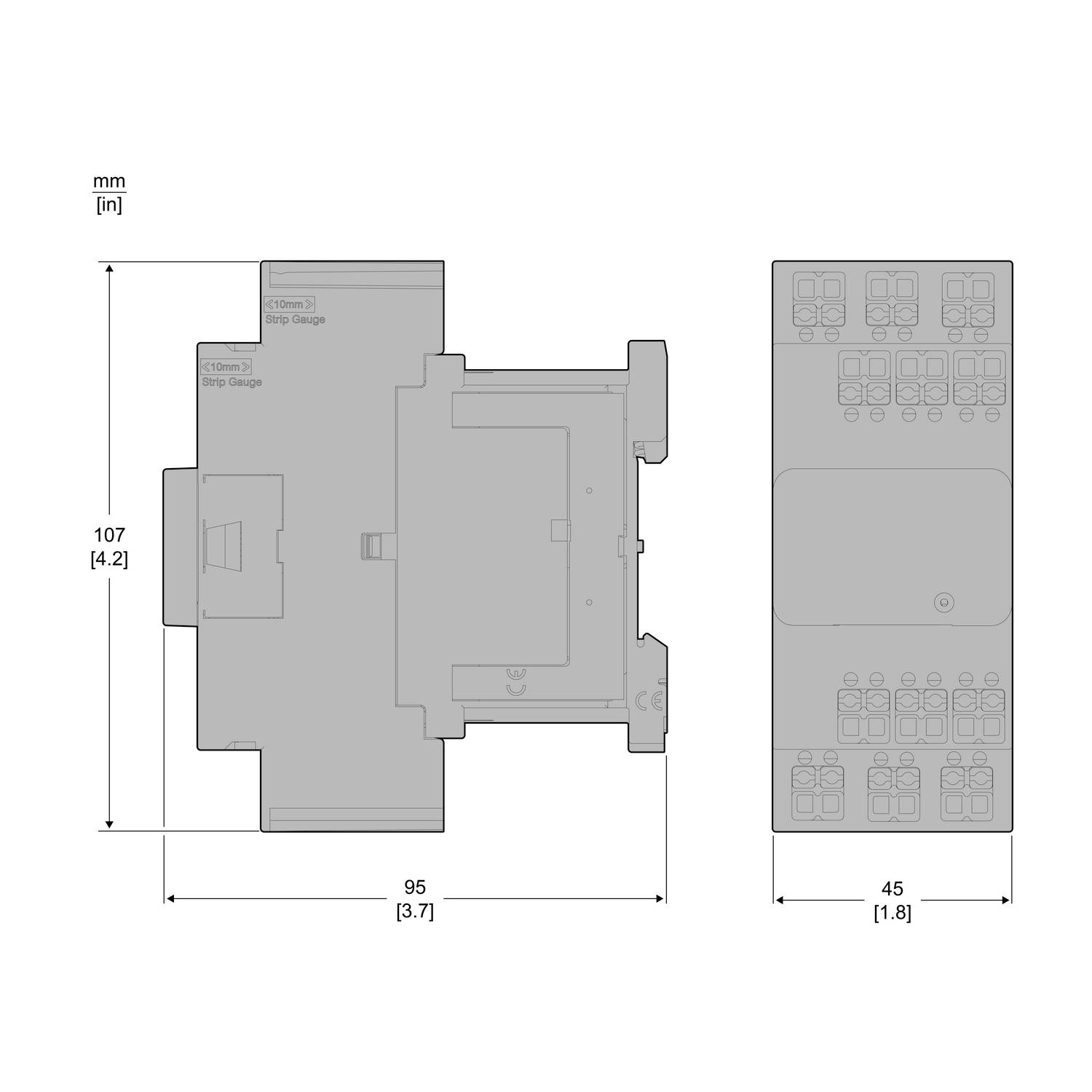

Schéma elektrické komponenty ve dvou pohledech s rozměry: 107 mm x 95 mm x 45 mm. Rozměry v milimetrech a palcích.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

4 kW

Připojení

Snap-In

Typ

LC1D09AGD

Datasheety: (PDF)

Schneider Electric

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 974,38 Kč / kus)

1 974,38 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 4 kW, 9 a, 400 v AC3, CÍVKA 125 V DC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D09AGD

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 125 V/DC

Rozsah řídicího napětí: 125 V/DC (max)

Konstantní proud (max.): 9 A

: 4 kW

Připojení: Snap-In

Šířka: 45 mm

V: 107 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 95 mm

: NE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: Other

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412548 Schneider Electric LC1D09AGD stykač 3 spínací kontakty 4 kW 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412548 Schneider Electric LC1D09AGD stykač 3 spínací kontakty 4 kW 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 4 kW, jmenovitý provozní proud IE při AC-3, 400 v / 9 a, cívka 125 v DC. Rozměry (ŠxVxH) 45x107x95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 4 kW, jmenovitý provozní proud IE při AC-3, 400 v / 9 a, cívka 125 v DC. Rozměry (ŠxVxH) 45x107x95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
