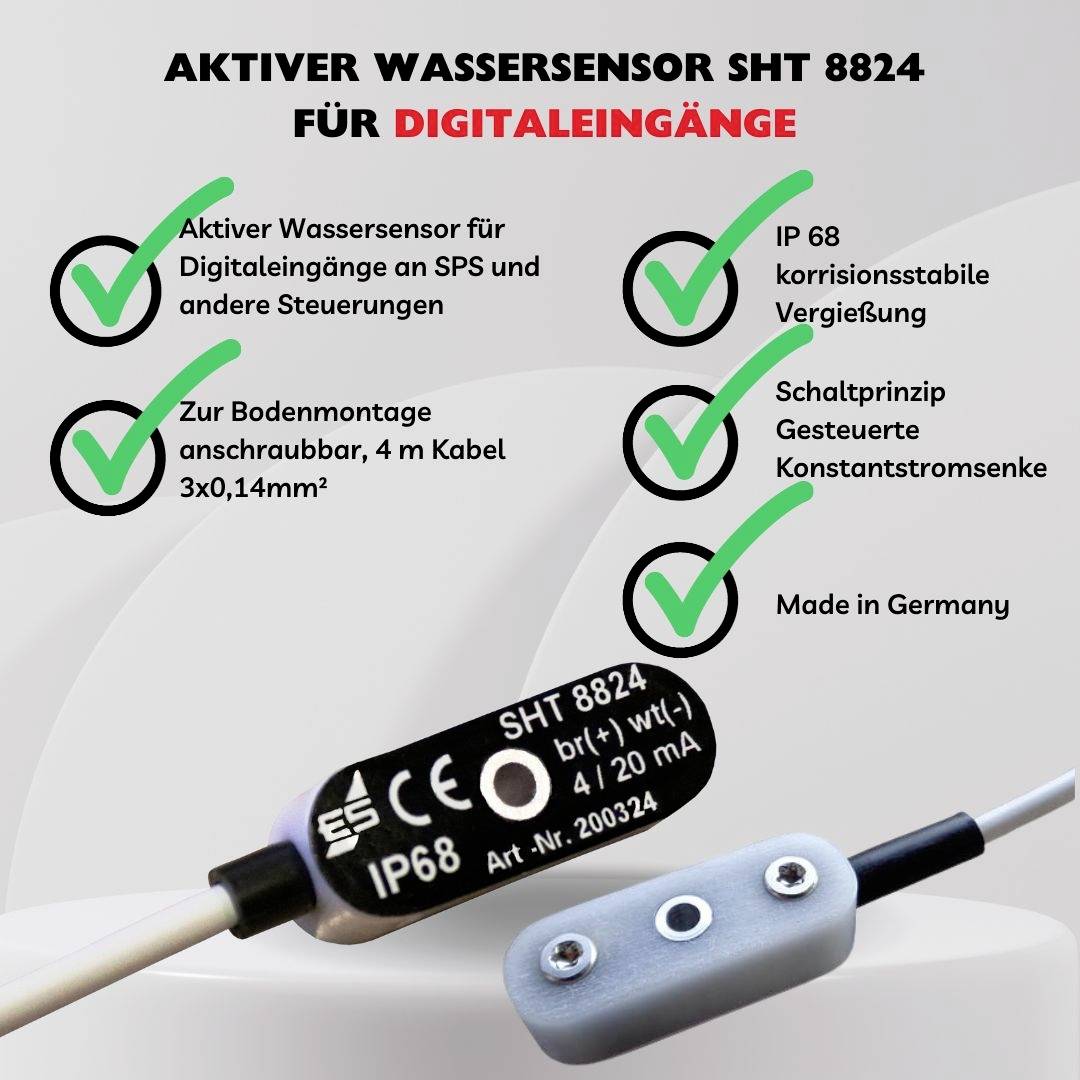

Schabus 200324 SHT 8824 Aktivní vodní senzor pro digitální vstupy
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 533,06 Kč / kus)
1 533,06 Kč
Bez DPH.
Už jen 1 Ks skladem!
Hlavní benefity
Aktivní vodní senzor SHT 8824 pro proudové smyčky 4-20 mA
- Pro průmyslový standard „proudová smyčka“ 4–20 mAPřipojení je definováno jako „pasivní senzor pro aktivní vstupy v 2vodičové technice“Odolná vůči korozi pro maximální bezpečnost a dlouhou životnost
Technické parametry

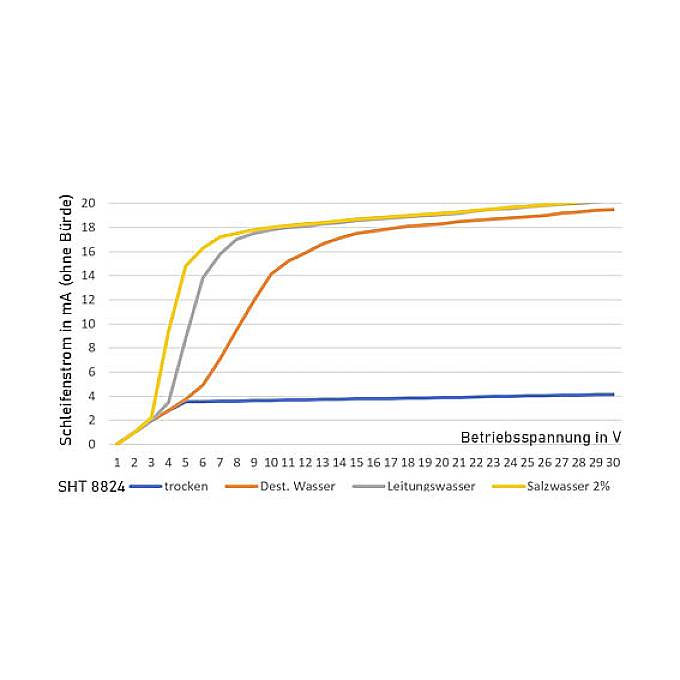

- Pro aktivní vstupy: Měřicí měnič / měřicí převodník pro 2vodičové senzoryZátěž: Až 500 Ω při Ub 24 VDC, až 700 Ω při Ub 24 VDCProvozní napětí Ub: 10…30 VDC, typ. 24 V/DC, SELV/PELVSuchý brusný proud: 4 mA při Ub = 24 v, real 3,6 - 4,2 mA při provozním napětíSmyčkový proud mokrý: 19 - 20 mA při Ub = 24 v, v abh. Od vodivosti média, real 14,1 - 20,3 mA, v závislosti na provozním napětí a vodivostiMaximální brusný proud: Max. 21 mA při Ub = 30 VDC a vodivost: 1,4 x 106 s/m.Nejnižší brusný proud: Min. 3,6 mA při Ub = 10 v/DC a senzor = suchéOchrana: IP68, ochrana proti stříkající vodě po dobu 30 minut, kabel krátkodobě vodotěsnýTeplotní rozsah: -15 °C max. +50 °CPřipojovací kabel: 2žilový, LIYY, 2x 0,14 mm², nestíněný, Ø 3,5 mm, bílá, délka 4 m.Rozmístění vodičů: Bílý negativní konektor / 0 v / mínus, hnědý pozitivní konektor / Ub / plusMontáž: Dno, hrany, drážky, rohyS hliníkovým zesíeným otvorem o Ø 3,2 mm, dlouhý 9 mmMateriál: ABS, hliník, kontakty z nerezové oceli, zalitý s Wepuran
- Kategorie produktu
Aktivní vodní senzor
- Vlastnosti hlásiče
pro digitální vstupy
- Způsob montáže
na zem
- Provozní napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2576082 Schabus 200324 SHT 8824 Aktivní vodní senzor pro digitální vstupy
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2576082 Schabus 200324 SHT 8824 Aktivní vodní senzor pro digitální vstupy
Popis

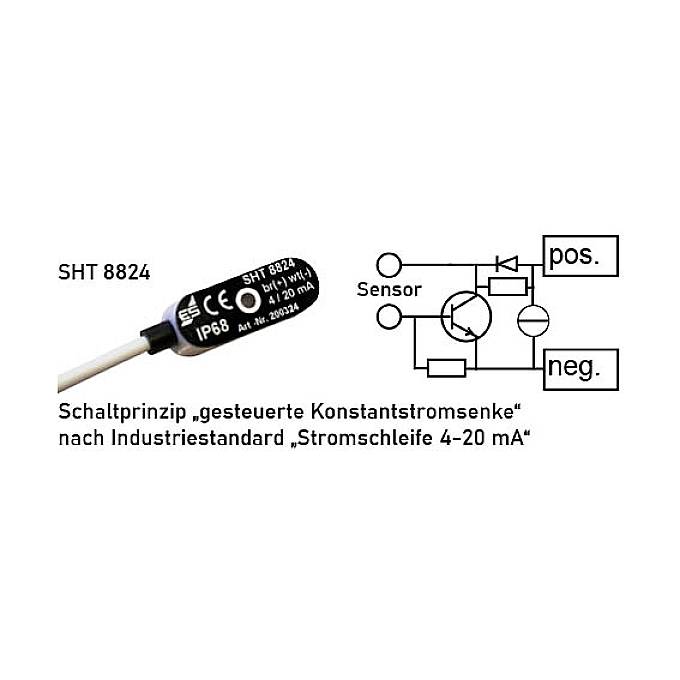

Aktivní vodní senzor SHT 8824Vodní senzor (pro 4 - 20 mA proudové smyčky) pro průmyslové použití s vysokými délkami vedeníVodní senzor SHT 8824 není vhodný pro připojení na vodní čidlo SchabusSenzor se dvěma nerezové kontakty, které jsou zalité v plastovém pouzdře. Jakmile se voda nebo jiná vodivá kapalina dotkne obou kontaktů, tranzistor zapne spotřebu proudu z 4 mA na 20 mA. Vedení senzoru lze v závislosti na použití snadno prodloužit.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Lze přišroubovat k montáži na podlahuKompaktní, těžké provedení, velmi odolné provedení, nárazuvzdorné provedení.
Obsah balení
- Senzor vody SHT 8824 s kabelem o délce 4 m.
- Montážní materiál (šroub, hmoždinka).
