Schabus 300949 Sklopný plovákový spínač

Černá zástrčka s nástavcem na kabel a závitem. Text: 'LAPP OLFLEX smart 108, 2,5 metru – 2x 0,5 mm²'.

Kabelový konektor LAPP ÖLFLEX smart 108, černý, 2,5 metru, průřez 2x0,5 mm², vhodný pro flexibilní aplikace v elektrotechnice.

'Spínač (n.o.)' a 'Rozpínač (n.c.)' ukazují elektrické spínací mechanismy. Nahoře: Kontakt je uzavřen; Dole: Kontakt je otevřen.

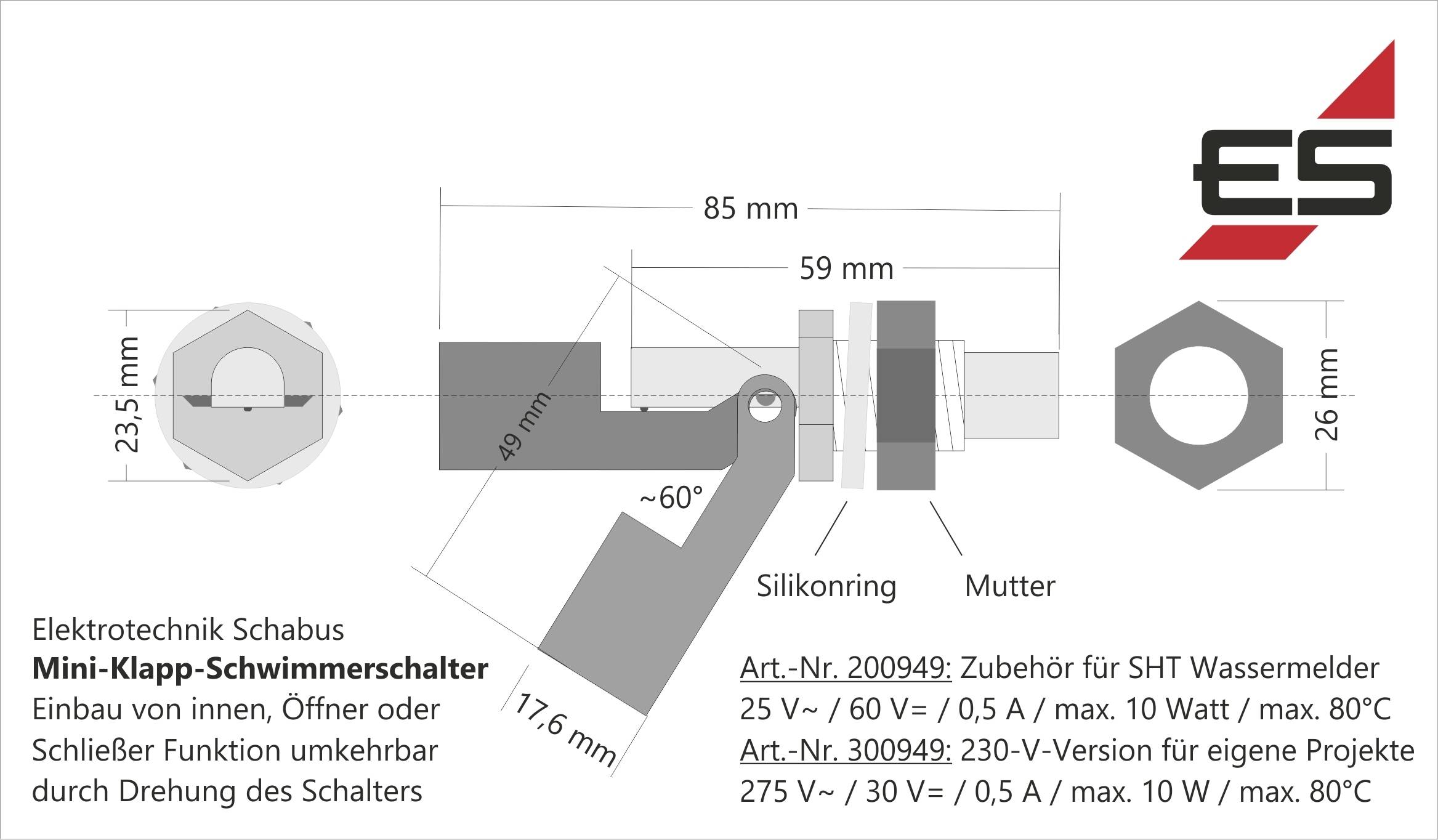

Technický výkres miniaturního sklopného plovákového spínače od společnosti Elektrotechnik Schabus. Rozměry, součásti jako silikonový kroužek, matice. Montážní pokyny a katalogová čísla.

1/4

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (640,50 Kč / kus)

640,50 Kč

Bez DPH.

Už jen 6 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Skládací plovákový spínač 230 V.

Materiál z plastu (PP a ABS)Délka kabelu 2,5 m (2 x 0,5 mm m²) Ölflex 108Rozpínací kontakt (NC) / uzavírací spínač (NO) - otočením plovákového spínače lze zapnout obrácenou kontaktní funkciVhodné pro všechny kapaliny o hustotě nejméně 0,7 g/cm3, např. vodu, topný olej, motorovou naftu, rostlinný olej, mazací oleje, a další

Technické parametry

Elektr. Připojení: 2,5 Lapp Ölflex Smart 108 (2x 0,5 m²)Rozměr závitu: M16 x 1,5Vnější Ø závitu 16 mmØ dříku: 12 mmTěsnicí kroužek - Ø 24 mmDélka zápustný kabel: Cca 85 - 86 mm, montážní hloubka 57 - 58 mmSpínací funkce: Rozpínací kontakt (NC) / spínací kontakt (NO)Spínací napětí: 230 V AC / 30 V DCSpínací proud / zatížení: Max. 0,5 a / max. 10 W.Teplotní rozsah -20° 2. Max. 80 °COchrana: IP67Hustota v Medium: Min 0,7 g/cm3Tlak: Bez tlakuMontážní poloha: Horizontální

Kategorie produktu: Sklopný plovákový spínač

Způsob montáže: horizontální

Provozní napětí: 230 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627042 Schabus 300949 Sklopný plovákový spínač

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627042 Schabus 300949 Sklopný plovákový spínač

Popis

Skládací plastový plovákový spínač (PP a ABS) je spolehlivý, odolný proti opotřebení a „zevnitř“ instalován v nádrži, kanystru, atd. Spínač je zkonstruován: Jazýčkový kontakt je připájen velmi kvalitním kabelem a je v dříku zalitý s Wepuran®. S 230 230 v verzí, která není primárně určena pro použití u čidel Schabus, lze např. přímo v pojistkové skříPlovákový spínač 230 v lze použít pouze v obvodech, které jsou chráněny pomocí FI spínače.
