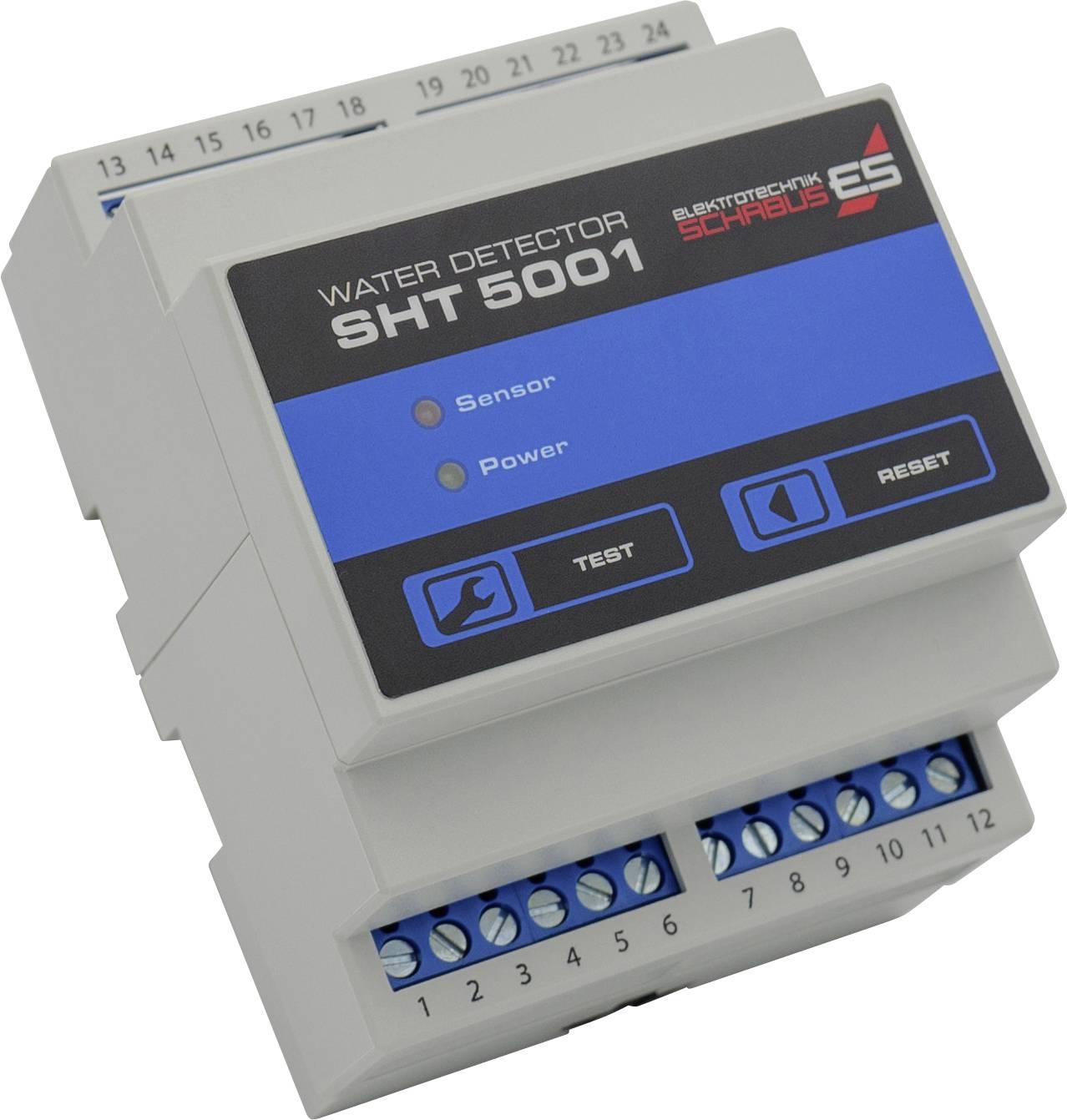

Schabus 400748 SHT 5001 detektor úniku vody 230 V
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 128,10 Kč / kus)
2 128,10 Kč
Bez DPH.
Doprava zdarma
Už jen 10 Ks skladem!
Hlavní benefity
DIN hlásič úniku vody SHT 5001
- Pouzdro pro standardní montáž na DIN lištu
- Připojení plovákového spínače na celkové délce 300 m.
- Připojení půdních senzorů v celkové délce 100 m.
- Se 2 vykazovací liniemi
Technické parametry
- Provozní napětí DC: 12/24 v = DC z baterií a akumulátorů podporované palubní sítí a UPS zařízení
- Provozní napětí AC: 100 - 240 v~/50 - 60 Hz z veřejné sítě
- 2 reléové kontakty: 2 napěťové střídavé relé
- Spínací výkon relé: Max. 250 v~/30 v=/5 A.
- Hlášení prostřednictvím: 2 senzory (AC) a/nebo 2 mini spínače (DC)
- Délka kabelu AC: Až 100 m/DC až 300 m (max. 10 nF)
- Práh sepnutí alarmu: < 80 kΩ/DC < 180 kΩ
- Přípojka bzučáku/výstup alarmu: 12 v / max. 30 mA
- Stupeň krytí podle DIN EN 60529: IP20 pro vždy suché vnitřní prostory
- Funkční rozsah: +5 °C... +45 °C / 5... 90 % RH (ne kondenzátor)
- 4 TE montážní lišta
- Kategorie produktu
detektor úniku vody
- Způsob montáže
montáž na lištu
- Provozní napětí
230 V/50 Hz
- Napájení
230 V
- Šířka
72 mm
- V
57 mm
- Hloubka
90 mm
- Rozm.
(š x v x h) 72 x 57 x 90 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2480914 Schabus 400748 SHT 5001 detektor úniku vody 230 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2480914 Schabus 400748 SHT 5001 detektor úniku vody 230 V
Informace
Informace 2480914 Schabus 400748 SHT 5001 detektor úniku vody 230 V
Prohlášení o shodě
Prohlášení o shodě 2480914 Schabus 400748 SHT 5001 detektor úniku vody 230 V
Popis
SHT 5001 je detektor úniku vody pro pevnou instalaci v malém rozdělovačem nebo pojistkové skříni. Má 2 signalizační řady, které jsou spínány na každém jednom vlastním poplašném relé, a 2 vstupy pro pasivní vodní senzory (AC) nebo miniaturní plovákový spínač (DC). Při poplachu (vstup 1) nebo bliká (vstup 2) červená LED dioda senzoru, zazní interní piezo bzučák (trvale deaktivovatelný), zapne přiřazené relé a spustí alarm (12 v / max.) 30 mA) pro připojení externího piezoelektrického ovladače nebo LED (např. pro dveře rozvaděče) se aktivuje. Poplachová paměť lze samostatně nastavit pomocí drátového můstku pro každou signalizační inii. Potvrzení poplachu se provádí interně stisknutím tlačítka RESET nebo externě uzavřením beznapěťového kontaktu (např. externí tlačítko, mini plovákový spínač, resetovací kontakt z GSM volicího přístroje, atd.). Pomocí testovacího tlačítka se zkontroluje nastavení alarmu, simuluje se „voda“ na obou vykazovacích liniích. Připojené senzory a mini plovákový spínač přitom nejsou připojené. Napájení SHT 5001 ze sítě ve veřejné elektrické síti a/nebo 24 / 12 v stejnosměrného napětí ext. Baterie/akumulátory.
Vodní senzor nebo mini plovákový spínač? was ich?
Na tuto otázku je her velmi snadná: Pokud je z účelu použití možné jen nějaký miniaturní plovákový spínač, musíte jej použít. Protože pak máte co do činění s hladinou vody, úrovní nebo hubem. Senzory přitom fungují i po určitou dobu, ale díky svým holých kontaktům jsou zcela nevhodné pro trvale vlhká prostředí. Znepokojuje vás, že vodní senzory jsou díly podléhající opotřebení. Čím častěji a déle jsou vystaveni vodě, tím rychleji jsou stárni a v nejlepším případě mají tendenci se znásobit falešné chudnutí. I když jste přesvědčeni, že je váš senzor dobře suchý, může dojít k proniknutí vody do vnitřku senzoru a že tam došlo ke značné korozi, korozi, korozi, zeleným spanu, atd.
Senzory jsou vhodné pouze pro pravidelně schnoucí prostředí, k detekci vody obecně na půdách a zvláště pod prači a mycími stroji, možná pod bojlerem nebo jinými vodními zařízeními, potrubím, topnými tělesy atd., zejména právě suché plochy, které se obvykle nebo snad nikdy nedostanou do vody.
Tento text byl přeložen strojově.
Vodní senzor nebo mini plovákový spínač? was ich?
Na tuto otázku je her velmi snadná: Pokud je z účelu použití možné jen nějaký miniaturní plovákový spínač, musíte jej použít. Protože pak máte co do činění s hladinou vody, úrovní nebo hubem. Senzory přitom fungují i po určitou dobu, ale díky svým holých kontaktům jsou zcela nevhodné pro trvale vlhká prostředí. Znepokojuje vás, že vodní senzory jsou díly podléhající opotřebení. Čím častěji a déle jsou vystaveni vodě, tím rychleji jsou stárni a v nejlepším případě mají tendenci se znásobit falešné chudnutí. I když jste přesvědčeni, že je váš senzor dobře suchý, může dojít k proniknutí vody do vnitřku senzoru a že tam došlo ke značné korozi, korozi, korozi, zeleným spanu, atd.
Senzory jsou vhodné pouze pro pravidelně schnoucí prostředí, k detekci vody obecně na půdách a zvláště pod prači a mycími stroji, možná pod bojlerem nebo jinými vodními zařízeními, potrubím, topnými tělesy atd., zejména právě suché plochy, které se obvykle nebo snad nikdy nedostanou do vody.
Tento text byl přeložen strojově.
Doplňující informace
Výstražné zařízení nesmí být provozováno na těchto místech:
• přímo nad sporákem nebo spalovacím zařízením nebo nad umyvadla/odtokem
• přímo vedle nebo v proudění vzduchu od větrání, ventilátorů, klimatizací
• v oblastech, kde prach, vlhkost nebo nečistoty mohou vodní čidlo vyřadit z provozu
• v výbušné místnosti
Udržujte SHT 5001 bezpodmínečně daleko od vlhkosti!
