Ilustrační obrázek

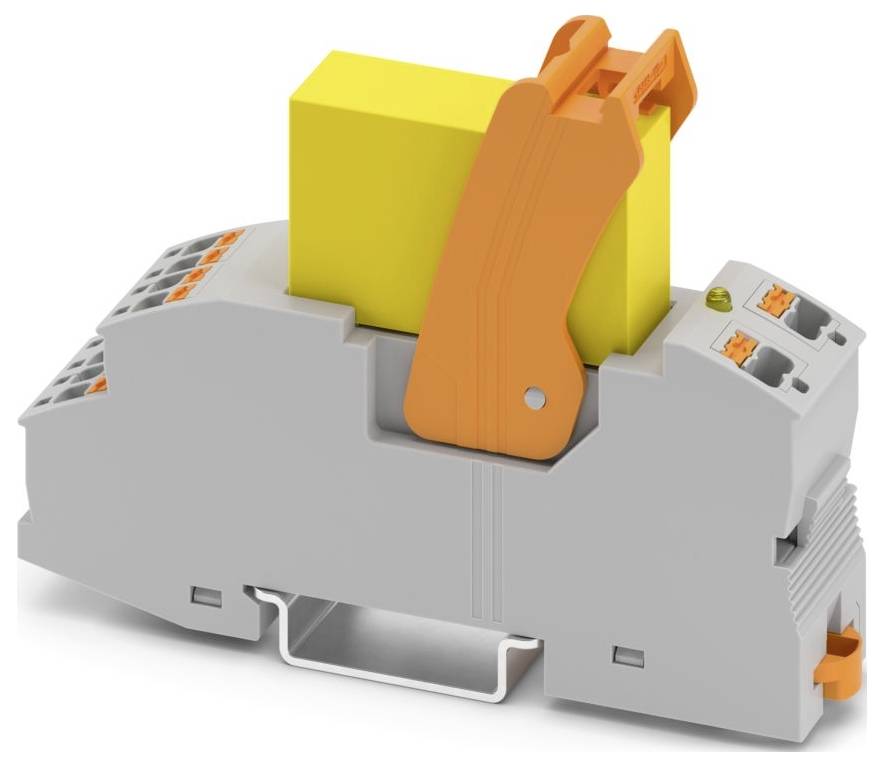

Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relé modul 2 spínací kontakty, 2 rozpínací kontakty Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
2 spínací kontakty
2 rozpínací kontakty
Spínací napětí (max.)
300 V/DC
Typ
RIF-RPT-LDP-24DC/2X2/2X1/AU/FG
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
8 627,27 Kč
3
2% = 631,50 Kč
8 416,77 Kč
5
3% = 1 470,95 Kč
8 333,08 Kč
10
4% = 3 502,60 Kč
8 277,01 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (8 627,27 Kč / kus)
8 627,27 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
- Šířka: 21 mm
- Výška: 96 mm
- Hloubka: 67 mm
- Třída hořlavosti podle UL 94: V2 (pouzdro)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: EN 61810-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,41 W.
- Provozní režim: 100 % ED
- Certifikát: V souladu se směrnicí UKCA
- Proud 10 a (RT28-32)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Napětí: 500 V/SCPD
- Ochranné zapojení: nulová dioda
- Spínací napětí maximálně: 250 v AC; 300 v DC
- Ukazatel stavu: Žlutá LED dioda
- Použití: Nuceně vedené kontakty
- Zkratový proud: 1 kA (podmíněné zkratové proudy)
- Spínací proud max. 35 a (20 ms)
- Izolace: Základní izolace; bezpečné oddělení, zesílená izolace a 6 kV mezi cívkou a kontaktním obvodem a mezi kontakty 11-12 nebo 13-14, 41-42 podle 23-24, 33-34
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 12.09.2025
- Rozsah vstupního napětí vztažený na un: Viz diagram snižování napětí
- Typický vstupní proud při un: 17 mA
- Provedení kontaktu: 2 spínací kontakty, 2 rozpínací kontakty
- Trvalý mezní proud: 6 A.
- UKCA: UKCA
- Jmenovité izolační napětí: 250 v AC (vstup / výstup)
- Jmenovité rázové napětí: 6 kV (vstup / výstup)
- Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh krytí (relé): RT II (relé)
- Stupeň krytí (umístění): IP54 (umístění)
- Spínání: Spínání
- Životnost - mechanické: Cca 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 10 ms
- Doba odpadu obvykle: 15 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO, tvrdé zlacení
- Spínací napětí minimální: 10 v (5 mA)
- Spínací proud minimální: 5 mA (10 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC) ; 50 W (220 V DC); 1500 VA (250 V AC)
- Zkušební napětí (otevřený kontakt): 1,5 kVeff (50 Hz , 1 min., otevřený kontakt)
- Napětí cívky: 24 v DC
- B10D: 810000 CYKLŮ (AC15, 250 V / 0,5 A, 1 NO); 170000 CYKLŮ (AC15 | 250 V / 2 A | 1 NO); 318000 CYKLŮ (DC13, 24 V / 1 A, 1 NO); 208000 CYKLŮ (DC13, 24 V / 2 A, 1 NO)
- Nuceně vedené kontakty podle EN 61810-3: Typ A.
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 2 a/240 v (spínací kontakt); DC13, 2 a/24 v (spínací kontakt)
- Zařízení pro ochranu proti zkratu: Zařízení pro ochranu proti zkratu
- JMENOVITÉ PROVOZNÍ NAPĚTÍ UN: 24 V DC
- Všechny informace podle normy: Všechny informace podle normy
- Výstupní ztrátový výkon při un: 0,4 W.
- Zkušební napětí (): 4 kVeff (50 Hz , 1 min., mezi kontakty: Všechny ostatní)
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
RIF-RPT-LDP-24DC/2X2/2X1/AU/FG
- Připojení
Push-in připojení pružinovou svorkou
- Reakční doba
10 ms
- Čas rozpadu
15 ms
- Typ kontaktu
2 spínací kontakty
2 rozpínací kontakty
- Materiál kontaktu
AgSnO + tvrdé zlacení
- Spínací napětí (max.)
300 V/DC
- Max. spínací výkon
1500 VA
- Výkon cívky
0.4 W
- Vlastnosti
s LED diodou
S nulovou diodou
S úchytným třmenem
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
67 mm
- Délka
67 mm
- Šířka
21 mm
- V
96 mm
- Rozm.
(d x š x v) 67 x 21 x 96 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relé modul 2 spínací kontakty, 2 rozpínací kontakty Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relé modul 2 spínací kontakty, 2 rozpínací kontakty Piece 10 ks
Popis
Reléový modul s push-in připojením se skládá z: Patice relé se stavovou LED, volně běžící diody a madel, bezpečnostního relé s nuceně vedenými kontakty podle DIN EN 61810-3, provedení kontaktu: 2 spínací kontakty a 2 rozpínací kontakty, vstupní napětí: 24 v DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
