tele OVL1 24 V/AC/DC 0 - 10 V vazební relé 24 V/DC, 24 V/AC 5 A 1 přepínací kontakt 1 ks

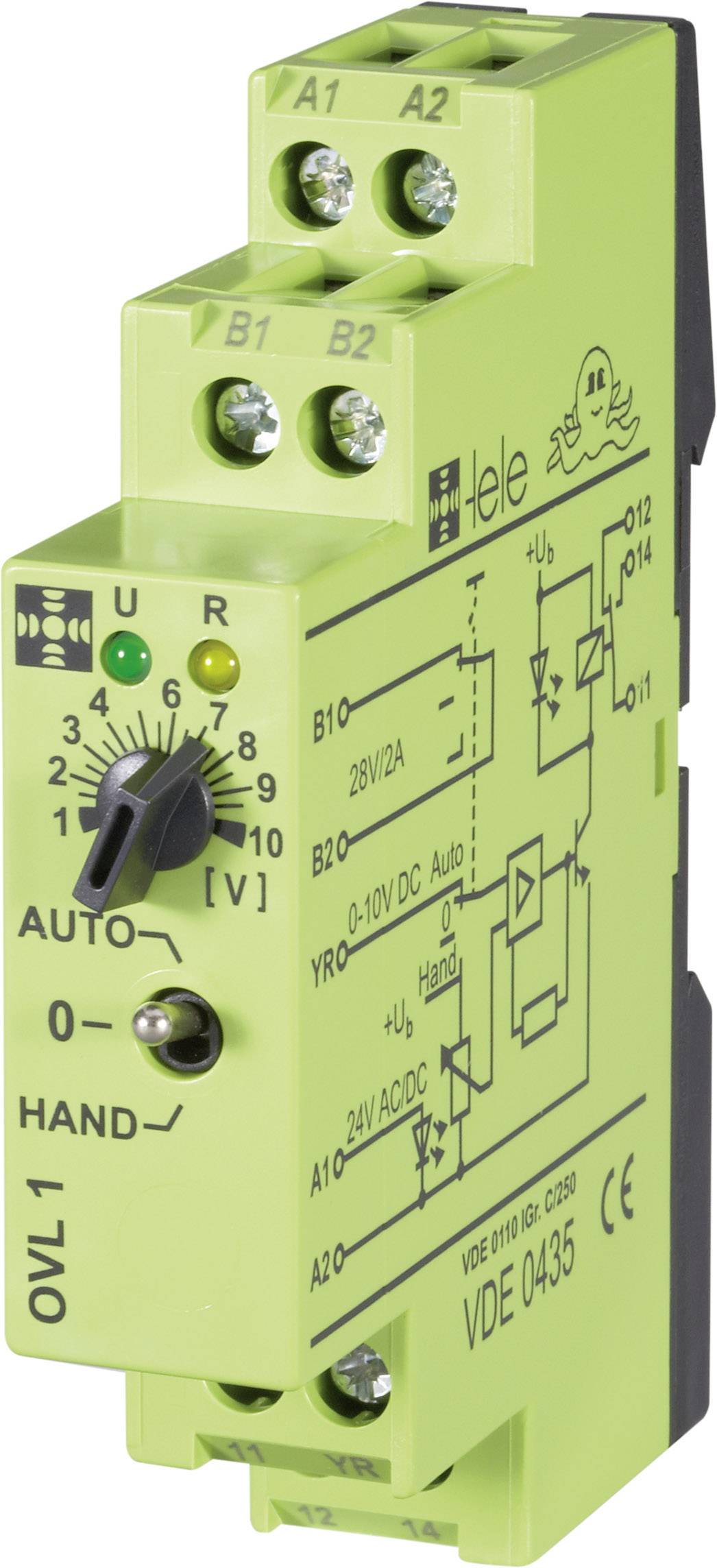

Zelené relé se šroubovými svorkami, stupnice od 0 do 10, přepínač 'AUTO/RUČNÍ', připojený schematický diagram a certifikace VDE 0435.

Kategorie produktu

vazební relé

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

24 V/DC

24 V/AC

Spínací napětí (max.)

250 V/AC

Spínací proud (max.)

5 A

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

45 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 194,21 Kč / kus)

1 194,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ovládací obvod: 0 - 10 v/DC
Impulzní rázové napětí: 4 kV
Ochrana při doteku: podle VBG4
Montáž: na profilovou lištu TS35
Měřicí kategorie III
Svorkové připojení: Do 4 m²

Kategorie produktu: vazební relé

Typ: OVL1 24 V/AC/DC 0 - 10 V

Typ kontaktu: 1 přepínací kontakt

Jmenovité napětí: 24 V/DC
24 V/AC

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 2000 VA

Max. teplota: +55 °C

Min. teplota: -25 °C

Hloubka: 65 mm

Šířka: 17.5 mm

V: 87 mm

Rozm.: (š x v x h) 17.5 x 87 x 65 mm

Obsah: 1 ks

Provedení: Spínač prahových hodnot

Jmenovité napětí: 24 V DC/AC

Spínací hodnoty: 8 A / 2000 VA VA

Spínací napětí: 250 V/AC

Spínací proud: 5 A

Typ: OVL1 24 V / AC/DC, 0 - 10 V

Provozní napětí: 24 V DC/AC

Ke stažení

List technických údajů

List technických údajů 505610 tele OVL1 24 V/AC/DC 0 - 10 V vazební relé 24 V/DC, 24 V/AC 5 A 1 přepínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505610 tele OVL1 24 V/AC/DC 0 - 10 V vazební relé 24 V/DC, 24 V/AC 5 A 1 přepínací kontakt 1 ks

Popis

Stručný popis OVL1 24 V / AC/DC, 0 - 10 V: provozní režimy lze zvolit pomocí 3stupňového spínače · Ručně (Hand) = trvale zapnuto, 0 = trvale vypnuto, · Auto = vyhodnocování prahových hodnot · Potvrzení polohy spínače Auto · Optická indikace napájecího napětí a polohy relé.
