Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks

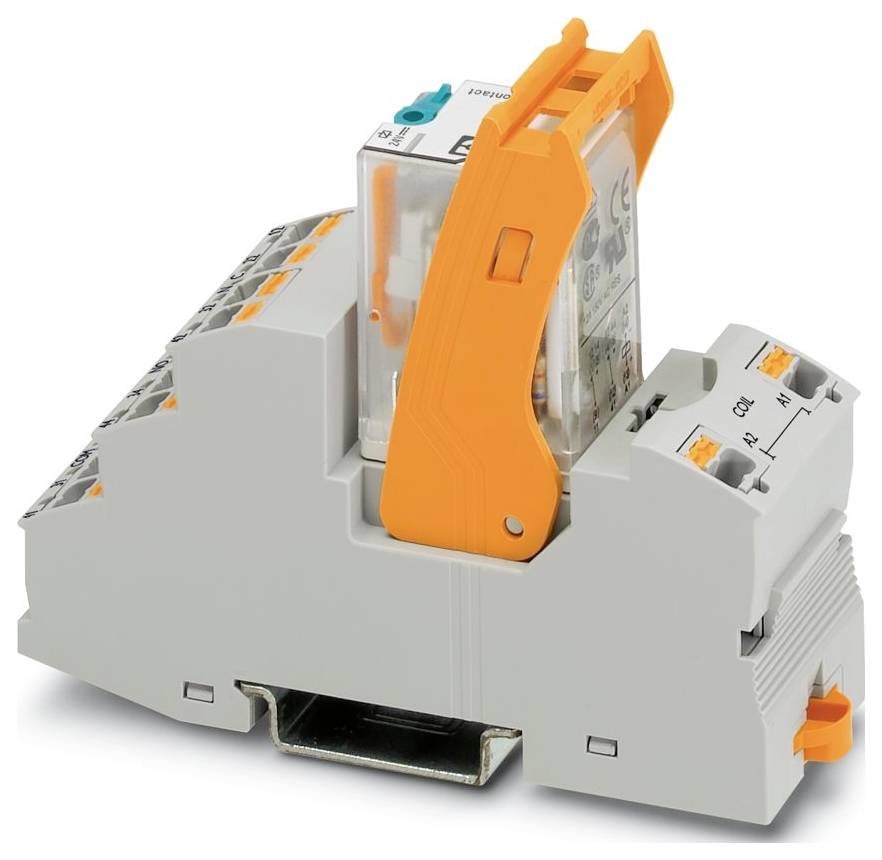

Svorkový blok s oranžovou pákou a připojeným relé modulem, používaný pro elektrické připojení a řízení obvodů.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Relé modul

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

250 V DC/AC

Typ

RIF-2-RPT-LDP-24DC/2X21

Datasheety: (PDF)

Doručení: Čt 8. 10.

3608 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (234,30 Kč / kus)

2 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Počítače RIFLINE
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
Šířka: 31 mm
Výška: 96 mm
Hloubka: 75 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: IEC 60947-5-1
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2 (jmenovité napětí 230/400 v)
Délka odizolování: 8 mm
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 1,01 W.
Průměr: 3,2 mm
Provozní režim: 100 % ED
Rozsah vstupního napětí: 19,2 v DC... 30 V DC (20 °C)
Rozměry výrobku: Rozměry výrobku
Montážní pokyny: Stohovatelné bez vzdáleností
Ochranné zapojení: nulová dioda
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v AC/DC
Použití: Univerzální
Vyvrtaný otvor
Spínací proud maximálně: 30 a (20 ms, spínací kontakt)
Izolace: Základní izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 20.01.2026
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
Rozsah vstupního napětí vztažený na un: Viz diagram
Typický vstupní proud při un: 42 mA
Zobrazení provozního napětí: žlutá LED
Provedení kontaktu: 2 přepínací kontakty
Trvalý mezní proud: 10 a (viz diagram)
Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
Jmenovité izolační napětí: 250 v AC
Impulzní rázové napětí: 4 kV
Stupeň krytí (patice pro relé): IP20 (patice pro relé)
Druh ochrany (relé): RT I (relé)
Spínání: Spínání
Životnost - mechanické měření: Cca 2x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 2,5 kVeff (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 13 ms
Doba odpadu obvykle: 14 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Spínací napětí minimální: 5 v (24 mA)
Spínací proud minimální: 5 mA (24 v)
Vypínací výkon (ohmická zátěž) maximálně: 240 W (při 24 v DC); 124 W (při 48 v DC); 108 W (při 60 v DC) ; 52 W (při 110 v DC); 48 W (při 220 v DC); 2500 VA (při 250 v AC)
Spínací schopnost: 2 a (při 24 v, DC13); 0,22 a (při 120 v, DC13); 0,11 a (při 250 v, DC13); 3 a (při 120 v, AC15); 1,5 a (při 240 v, AC15)
Zkušební napětí (kontakt/kontakt): 2,5 kVeff (50 Hz , 1 min., kontakt/kontakt)
Napětí cívky: 24 v DC

Druh obalu: Piece

Kategorie produktu: Relé modul

Typ: RIF-2-RPT-LDP-24DC/2X21

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 30 V/DC

Reakční doba: 13 ms

Čas rozpadu: 14 ms

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 2500 VA

Vlastnosti: S úchytným třmenem

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hloubka: 75 mm

Šířka: 31 mm

V: 96 mm

Rozm.: (š x v x h) 31 x 96 x 75 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks

Popis

Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, výkonového kontaktní relé a závěsného třmenu. Provedení kontaktu: 2 přepínací kontakty. Vstupní napětí: 24 V/DC
