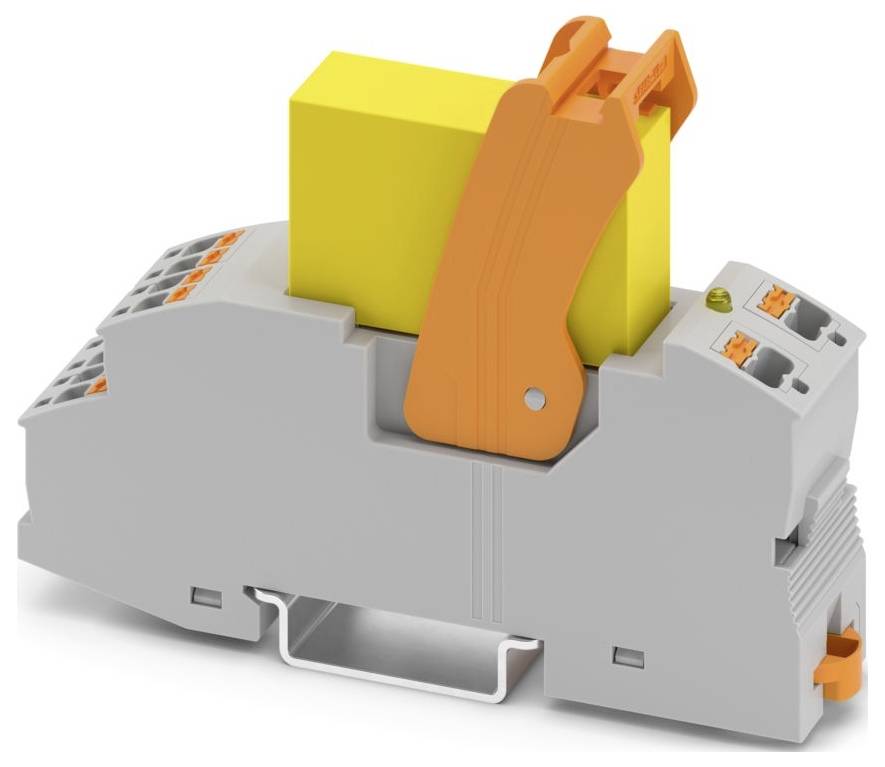

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínací kontakty, 1 rozpínací kontakt Piece 10 ks

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Relé modul

Typ kontaktu

3 spínací kontakty

1 rozpínací kontakt

Spínací napětí (max.)

300 V/DC

Typ

RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Datasheety: (PDF)

Doručení: Čt 8. 10.

351 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (862,73 Kč / kus)

8 627,27 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Počítače RIFLINE
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
Šířka: 21 mm
Výška: 96 mm
Hloubka: 67 mm
Třída hořlavosti podle UL 94: V2 (pouzdro)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: EN 61810-1
Způsob montáže: Montáž na DIN lištu
Kategorie přepětí: III
Stupeň znečištění: 2
Délka odizolování: 8 mm
Montážní poloha: libovolná
Maximální ztrátový výkon při jmenovitých podmínkách: 0,41 W.
Provozní režim: 100 % ED
Certifikát: V souladu se směrnicí UKCA
Proud 10 a (RT28-32)
Rozměry výrobku: Rozměry výrobku
Montážní pokyny: Stohovatelné bez vzdáleností
Napětí: 500 V/SCPD
Ochranné zapojení: nulová dioda
Spínací napětí maximálně: 250 v AC; 300 v DC
Ukazatel stavu: Žlutá LED dioda
Použití: Nuceně vedené kontakty
Zkratový proud: 1 kA (podmíněné zkratové proudy)
Spínací proud max. 35 a (20 ms)
Izolace: Základní izolace; bezpečné oddělení, zesílená izolace a 6 kV mezi cívkou a kontaktním obvodem a mezi kontakty 11-12 nebo 13-14, 41-42 podle 23-24, 33-34
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 12.09.2025
Rozsah vstupního napětí vztažený na un: Viz diagram snižování napětí
Typický vstupní proud při un: 17 mA
Typ kontaktu: 3 spínací kontakty, 1 rozpínací kontakt
Trvalý mezní proud: 6 A.
UKCA: UKCA
Jmenovité izolační napětí: 250 v AC (vstup / výstup)
Jmenovité rázové napětí: 6 kV (vstup / výstup)
Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Stupeň krytí (patice pro relé): IP20 (patice pro relé)
Druh krytí (relé): RT II (relé)
Stupeň krytí (umístění): IP54 (umístění)
Spínání: Spínání
Životnost - mechanické: Cca 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 10 ms
Doba odpadu obvykle: 15 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO, tvrdé zlacení
Spínací napětí minimální: 10 v (5 mA)
Spínací proud minimální: 5 mA (10 v)
VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC) ; 50 W (220 V DC); 1500 VA (250 V AC)
Zkušební napětí (otevřený kontakt): 1,5 kVeff (50 Hz , 1 min., otevřený kontakt)
Napětí cívky: 24 v DC
B10D: 810000 CYKLŮ (AC15, 250 V / 0,5 A, 1 NO); 170000 CYKLŮ (AC15 | 250 V / 2 A | 1 NO); 318000 CYKLŮ (DC13, 24 V / 1 A, 1 NO); 208000 CYKLŮ (DC13, 24 V / 2 A, 1 NO)
Nuceně vedené kontakty podle EN 61810-3: Typ A.
Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 2 a/240 v (spínací kontakt); DC13, 2 a/24 v (spínací kontakt)
Zařízení pro ochranu proti zkratu: Zařízení pro ochranu proti zkratu
JMENOVITÉ PROVOZNÍ NAPĚTÍ UN: 24 V DC
Všechny informace podle normy: Všechny informace podle normy
Výstupní ztrátový výkon při un: 0,4 W.
Zkušební napětí (): 4 kVeff (50 Hz , 1 min., mezi kontakty: Všechny ostatní)

Druh obalu: Piece

Kategorie produktu: Relé modul

Typ: RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (max.): 24 V/DC

Reakční doba: 10 ms

Čas rozpadu: 15 ms

Typ kontaktu: 3 spínací kontakty
1 rozpínací kontakt

Materiál kontaktu: AgSnO + tvrdé zlacení

Spínací napětí (max.): 300 V/DC

Max. spínací výkon: 1500 VA

Výkon cívky: 0.4 W

Vlastnosti: s LED diodou
S nulovou diodou
S úchytným třmenem

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hloubka: 67 mm

Šířka: 21 mm

V: 96 mm

Rozm.: (š x v x h) 21 x 96 x 67 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínací kontakty, 1 rozpínací kontakt Piece 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínací kontakty, 1 rozpínací kontakt Piece 10 ks

Popis

Reléový modul s připojením Push-In, se skládá z: Patice relé se stavovou LED, volně visící diody a držáku, bezpečnostního relé s nuceně vedenými kontakty podle DIN EN 61810-3, provedení kontaktu: 3 spínací kontakty a 1 rozpínací kontakt: 24 v DC

Tento text byl přeložen strojově.
