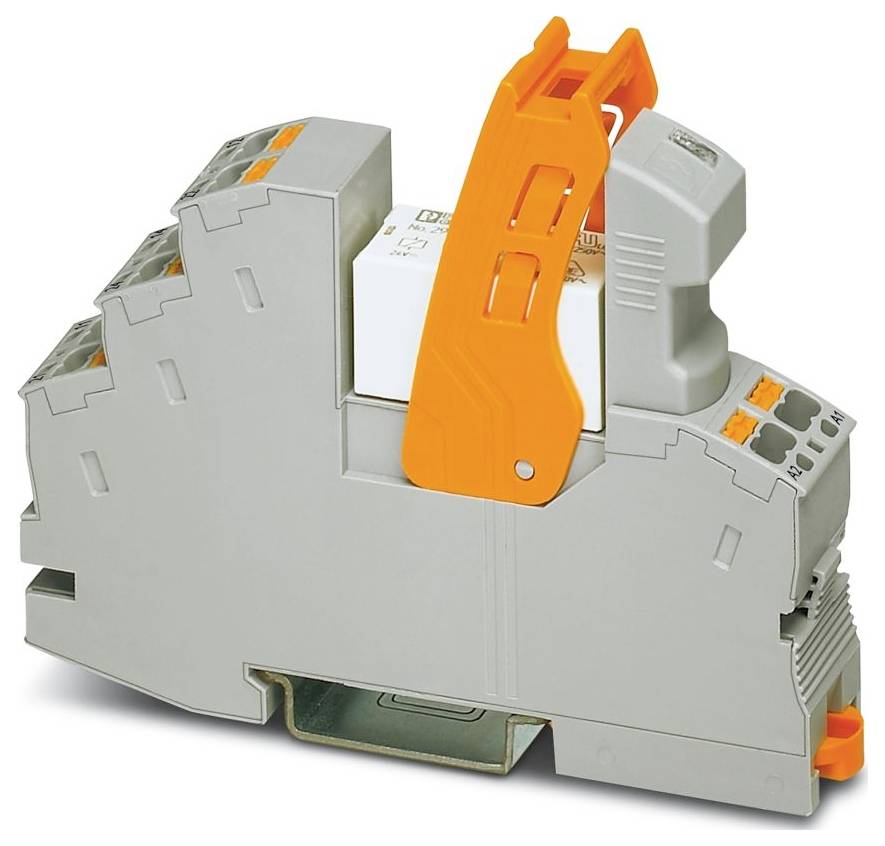

Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-24AC/2X21
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
2 131,40 Kč
3
3% = 59,04 Kč
2 072,36 Kč
5
4% = 82,70 Kč
2 048,70 Kč
10
5% = 98,47 Kč
2 032,93 Kč
25
5% = 116,16 Kč
2 015,24 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (213,14 Kč / kus)
2 131,40 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
- Šířka: 16 mm
- Výška: 96 mm
- Hloubka: 75 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 50 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Upozornění k provozu: Zásuvný můstek FBS 2-6 Pro vstupní stranu (A2) a zásuvný můstek FBS-2-8... Pro výstupní stranu (11/ 21)
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,79 W.
- Průměr: 3,2 mm
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 19,2 v AC... 27,6 V AC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: varistor
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Použití: Univerzální
- Vyvrtaný otvor
- Spínací proud maximálně: 12 a (20 ms, spínací kontakt)
- Izolace: Bezpečné oddělení vstupu od výstupu; základní izolace mezi měniči
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 20.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V AC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 33 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 2 přepínací kontakty
- Trvalý mezní proud: 8 a (viz diagram)
- Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
- Jmenovité rázové napětí: 6 kV (vstup / výstup); 4 kV (mezi měniči)
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT III (relé)
- Spínání: Spínání
- Životnost - mechanické: Cca 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy typická: 3 ms... 12 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 5 v (10 mA)
- Spínací proud minimální: 10 mA (5 v)
- Vypínací výkon (ohmická zátěž) maximálně: 192 W (při 24 v DC); 96 W (při 48 v DC); 60 W (při 60 v DC) ; 44 W (při 110 v DC); 57 W (při 220 v DC); 2000 VA (při 250 v AC)
- Životnost elektrických: Viz diagram
- Síťová frekvence 50/60 Hz
- Obvyklé vypínací rozsah: 3 ms... 20 ms
- Zkušební napětí (přepínací kontakt/přepínací kontakt): 2,5 kVeff (50 Hz , 1 min., přepínací kontakt/přepínací kontakt)
- Napětí cívky: 24 v AC
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 1,5 a / 240 v (spínací kontakt); AC15, 2 a / 250 v (rozpínací kontakt); DC13, 2 a / 24 v (rozpínací kontakt); DC13, 0,2 a / 250 v (spínací kontakt)
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
RIF-1-RPT-LV-24AC/2X21
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
19.2 V/AC
- Řídicí napětí (max.)
27.6 V/AC
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2000 VA
- Vlastnosti
S úchytným třmenem
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
75 mm
- Šířka
16 mm
- V
96 mm
- Rozm.
(š x v x h) 16 x 96 x 75 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579677 Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579677 Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relé modul 2 přepínací kontakty Piece 10 ks
Popis
Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, výkonového kontaktní relé, zásuvného zobrazovacího a odrušovacího modulu a závěsného držáku. Provedení kontaktu: 2 přepínací kontakty. Vstupní napětí: 24 V/AC
