Name: Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks
Brand: Phoenix Contact
SKU: 2225507
Availability: BackOrder

Relé s průhledným plastovým krytem, zobrazující vnitřní zapojení a technické symboly. Značení: '6A 250V/AC'.

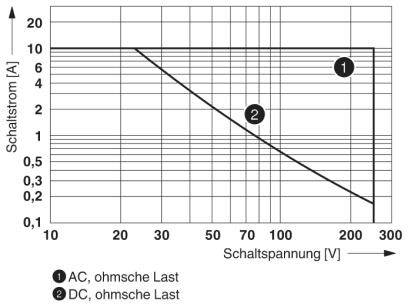

Graf ukazuje vztah mezi spínacím proudem [A] a spínacím napětím [V] pro zátěže AC a DC. Body 1 a 2 označují specifické hodnoty.

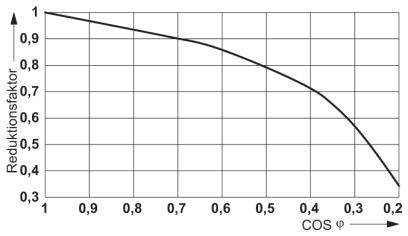

Graf ukazuje vztah mezi redukčním faktorem a cos φ. Faktor klesá, když se cos φ zvyšuje z 0,2 na 1.

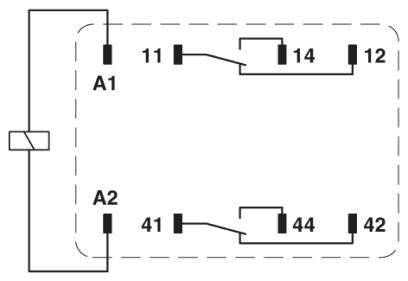

Schéma zapojení relé s připojovacími body A1, A2, 11, 12, 14, 41, 42, 44. Elektrické obvody a spínací kontakty jsou znázorněny.

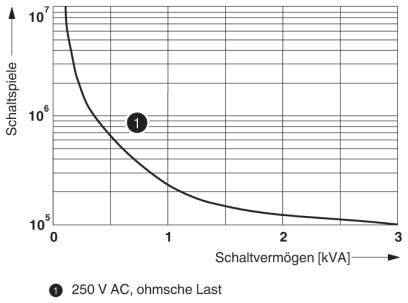

Graf znázorňuje vztah mezi spínacími cykly a spínací schopností v kVA při 250 V AC odporové zátěži.

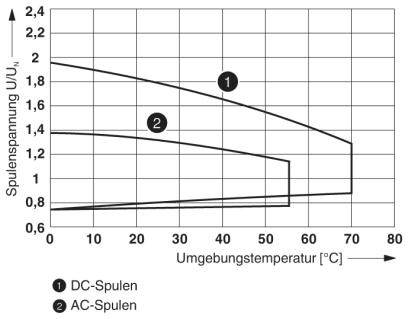

Graf ukazuje napětí cívky ve vztahu k okolní teplotě. Dvě křivky: 1) stejnosměrné cívky a 2) střídavé cívky s klesajícím trendem.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

24 V/AC

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

250 V DC/AC

Datasheety: (PDF)

Doručení: St 27. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (1 706,61 Kč / kus)

1 706,61 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT I
Typické vstupní proud při UN: 66 mA
Spínací napětí minimální: 5 V (při 24 mA)
Spínací proud minimální: 5 mA (při 24 V)
Zapínací proud maximálně: 30 A (20 ms. Spínací kontakt)
Abschaltleistung (ohmická zátěž) maximálně:
288 W (při 24 V/DC)
108 W (při 60 V DC)
52 W (při 110 V/DC)
48 W (při 220 V/DC)
Spínací výkon minimální: 0,12 W
Impulzní rázové napětí: 4 kV
Izolace: základní izolace
Stupeň znečištění: 3 (jmenovité napětí 230 V)
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-IR2/L- 24AC/2X21

Jmenovité napětí cívky: 24 V/AC

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 12 A

Max. spínací výkon: 288 W

Připojení: konektor

Izolační napětí: 250 V/AC

Reakční doba: 5 ms

Mechanická životnost: 2x 10⁷ spínacích cyklů

Vlastnosti: Se zkušebním tlačítkem

Min. teplota: -40 °C

Max. teplota: +55 °C

Šířka: 21.2 mm

V: 27.5 mm

Hloubka: 35.6 mm

Rozm.: (š x v x h) 21.2 x 27.5 x 35.6 mm

Obsah: 10 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Druh obalu

Typ kontaktu

Jmenovité napětí cívky

Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225507

Doručení: St 27. 1. 2027

Conrad Electronic

Tento produkt

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

24 V/AC

Min.: 1

Násobky: 1

1 706,61 Kč^*

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Po 19. 10.

110 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

120 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Po 19. 10.

50 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

230 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Po 19. 10.

1 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

60 V/DC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Po 19. 10.

146 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

125 V/DC

Min.: 1

Násobky: 1

1 789,26 Kč^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU, 2903683 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225522

Doručení: St 27. 1. 2027

Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

24 V/AC

Min.: 1

Násobky: 1

2 004,13 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: St 27. 1. 2027

Conrad Electronic

konektor

250 V DC/AC

6 A

Piece

4 přepínací kontakty

120 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Po 19. 10.

1 Set(y)Conrad Electronic

konektor

250 V DC/AC

6 A

Piece

4 přepínací kontakty

12 V/DC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Po 19. 10.

10 Set(y)Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

12 V/DC

Min.: 1

Násobky: 1

2 238,84 Kč^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Čt 14. 1. 2027

Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

48 V/DC

Min.: 1

Násobky: 1

2 238,84 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

Popis

Zásuvné průmyslové relé s kontakty, 2 měniči, zkušební tlačítko, stavová LED, mechanická indikace polohy spínače, vstupní napětí: 24 V AC

Tento text byl přeložen strojově.

Popis

Zásuvné průmyslové relé s kontakty, 2 měniči, zkušební tlačítko, stavová LED, mechanická indikace polohy spínače, vstupní napětí: 24 V AC
