Idec RF1V-2A2BL-D24 relé do DPS 24 V/DC 6 A 2 spínací kontakty, 2 rozpínací kontakty 1 ks

Obdélníkové průhledné relé s měděnou cívkou a několika kovovými kontakty. Je viditelné značení a čísla.

Technický výkres obdélníkové elektronické součástky s rozměry v milimetrech: maximálně 40 x 24 x 13.

Technický výkres obdélníkové součástky s několika otvory a přesnými rozměry v milimetrech.

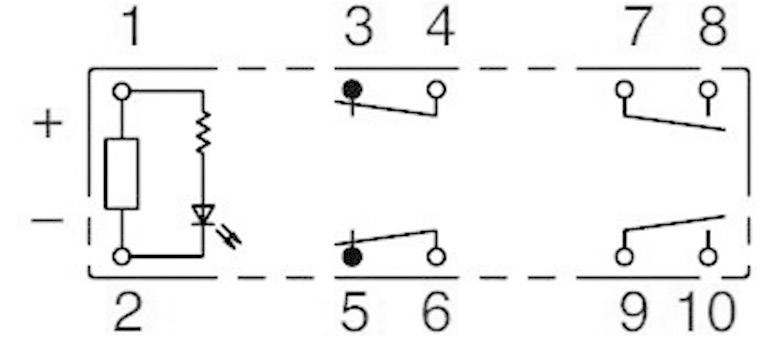

Elektrický schéma relé s připojením cívky, odporem, diodou vlevo a dvěma přepínači vpravo.

1/4

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Spínací napětí (max.)

30 V/DC

250 V/AC

Okamžité doručení: Pá 2. 10.

138 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: RF1V-2A2BL-D24

Jmenovité napětí cívky: 24 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1600 Ω

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Materiál kontaktu: AgSnO2

Spínací napětí (max.): 30 V/DC
250 V/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 180 W
1500 VA

Připojení: pájecí piny

Reakční doba: 8 ms

Čas rozpadu: 20 ms

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 40 mm

Šířka: 13 mm

V: 24 mm

Rozm.: (d x š x v) 40 x 13 x 24 mm

Obsah: 1 ks

Proudový odběr: 0,36 W

Doba odezvy: 8 ms

Izolační odpor: 1000 MΩ

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 1500 VA / 180 W W

Spínací napětí: 30 V/DC / 250 V/AC V/AC

Spínací proud: (ohmický výkon) 6 A

Typ: RF1V-2A2BL-D24

Provozní teplota: -40 - +85 °C

Provozní napětí: 24 V/DC

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504690 Idec RF1V-2A2BL-D24 relé do DPS 24 V/DC 6 A 2 spínací kontakty, 2 rozpínací kontakty 1 ks

Popis

Relé s nuceně vedenými kontakty se využívá v bezpečnostních obvodech, pro kontrolu výstupů z bezpečnostních spínačů (např. B.IDEC HS5B, HS5D, HS6B), světelných závor a tlačítek nouzového zastavení (např. B.IDEC XA1E, XW1E, YW1B) Kromě toho můžete k rozšíření výstupů použít bezpečnostní relé a bezpečnostní regulační zařízení (např. B.IDEC FS1A) Standardy a schválení: TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
