Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilní, 1 cívka, 28 V/DC, 277 V/AC, 20 A,
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
12 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
28 V/DC
277 V/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
80,98 Kč
10
7% = 6,05 Kč
74,93 Kč
25
10% = 8,48 Kč
72,50 Kč
50
12% = 10,10 Kč
70,88 Kč
100
15% = 11,91 Kč
69,07 Kč
250
17% = 13,93 Kč
67,05 Kč
500
21% = 16,62 Kč
64,36 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (80,98 Kč / kus)
80,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Miniaturní výkonové relé HF105F-1
Dodatečné informace:
Technické parametry
- Kategorie produktu
relé do DPS
- Typ
HF105F-1/012DT-1ZST (136)
- Jmenovité napětí cívky
12 V/DC
- Řídicí napětí (min.)
9 V/DC
- Řídicí napětí (max.)
15.6 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
155 Ω
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO2
- Spínací napětí (max.)
28 V/DC
277 V/AC
- Spínací proud (max.)
20 A
- Max. spínací výkon
560 W
4800 VA
- Připojení
pájecí piny
- Elektrická životnost
1x 105 spínacích cyklů
- Mechanická životnost
1x 107 spínacích cyklů
- Min. teplota
-55 °C
- Max. teplota
+85 °C

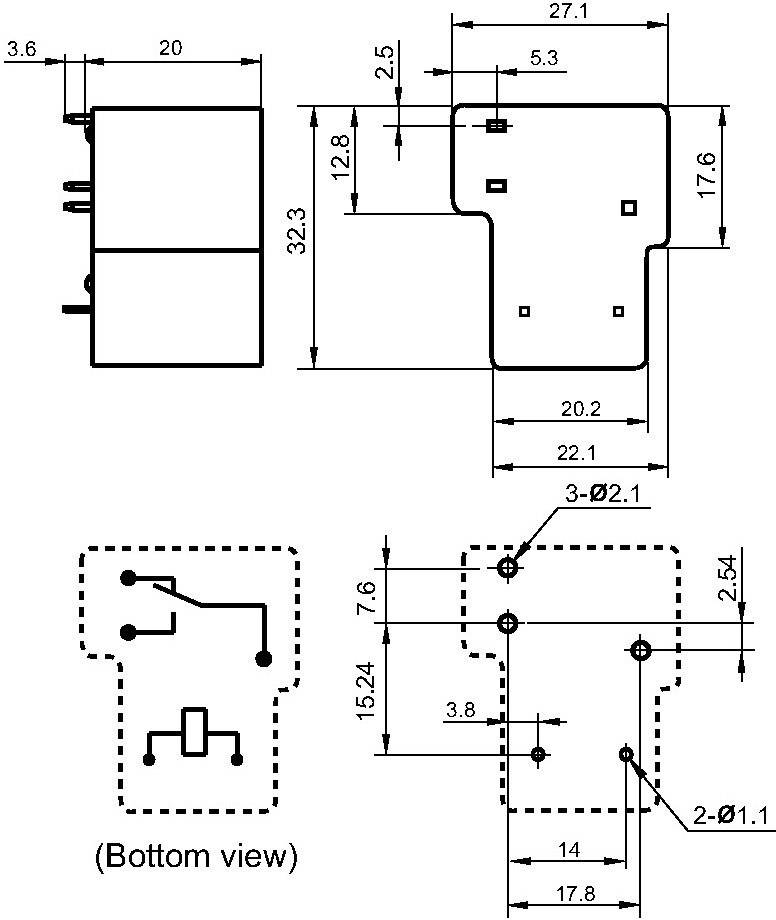

- Délka
32.3 mm
- Šířka
27.1 mm
- V
20 mm
- Rozm.
(d x š x v) 32.3 x 27.1 x 20 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Provedení
Monostabilní
- Jmenovité napětí
12 V/DC
- Spínací hodnoty
(otevřený kontakt) 4800 VA / 560 W / (rozpínací kontakt) 2400 VA / 280 W
- Spínací napětí
28 V/DC / 277 V/AC
- Spínací proud
(otevřený kontakt) 20 A / 240 V/AC (rozpínací kontakt) 10 A / 240 V/AC
- Dielektrická pevnost
(cívka-kontakt) 4000 V/AC / (rozpínací kontakt) 1500 V/AC V/AC
- Typ
RF105F-1/012DT-1ZST (136)
- Teplota prostředí
-55 - +85 °C
Ke stažení
List technických údajů
List technických údajů 507573 Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilní, 1 cívka, 28 V/DC, 277 V/AC, 20 A,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 507573 Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilní, 1 cívka, 28 V/DC, 277 V/AC, 20 A,
Popis
Výkonové relé na DPS se spínacím výkonem 4800 VA popř. 560 W ve velmi kompaktním provedení. Všestranně použitelné v DC a AC aplikacích.
Oblasti použití: pohony pro kompresory, čerpadla a topná zatížení.
Oblasti použití: pohony pro kompresory, čerpadla a topná zatížení.
Doplňující informace
Schváleno: VDE, UL.
